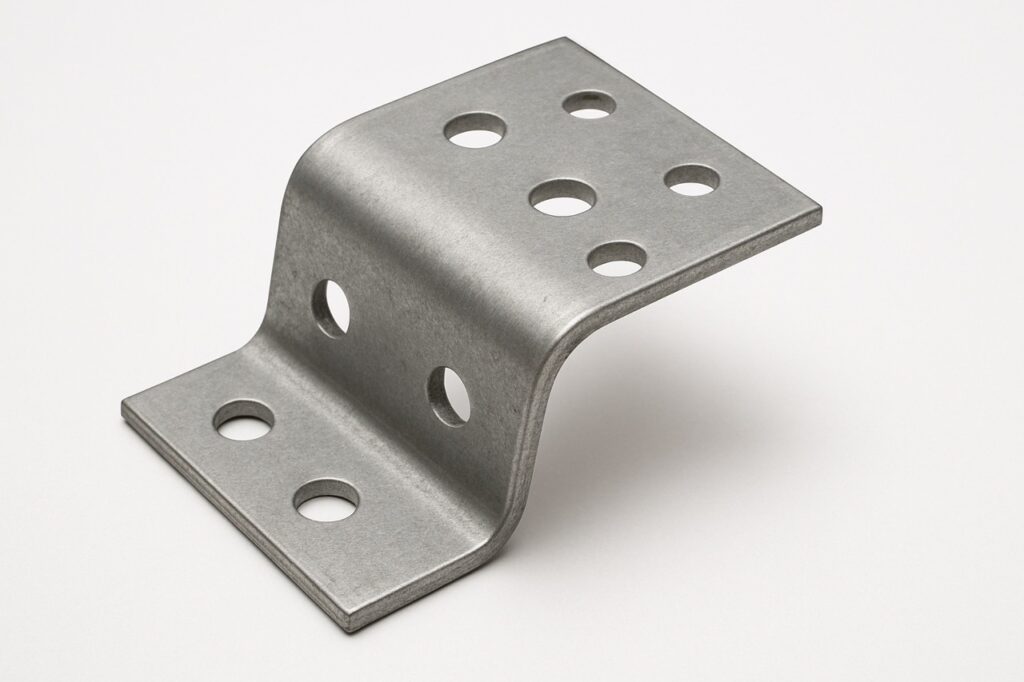

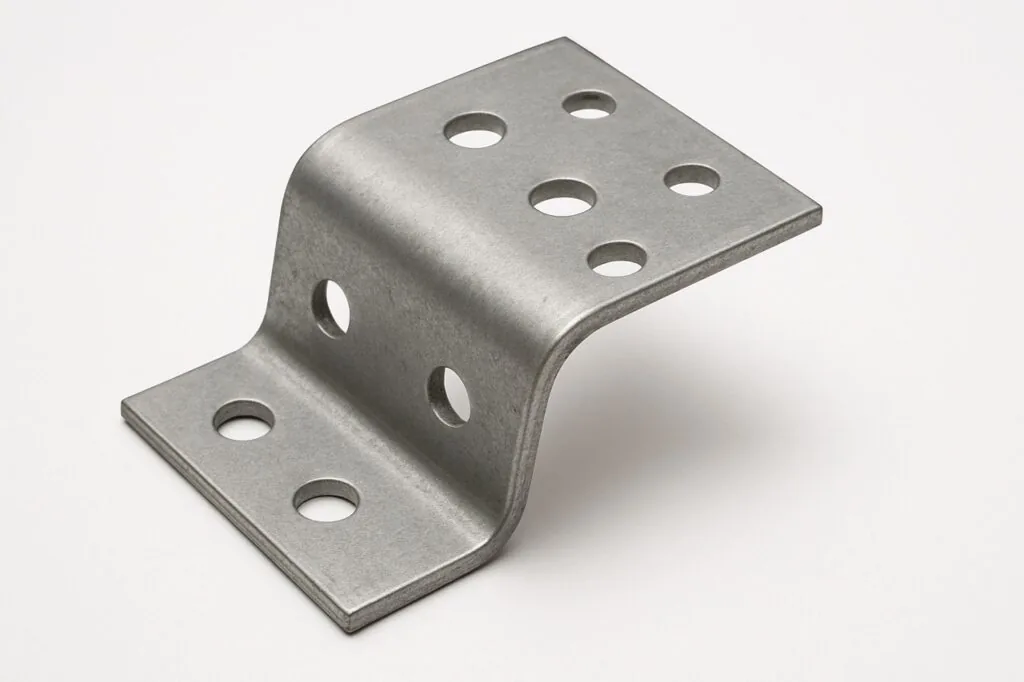

Otwory i wycięcia w strefie gięcia. Wyzwania i rozwiązania we współczesnej obróbce blach

We współczesnej obróbce blach co dzień staje się przed wieloma technicznymi wyzwaniami. Jednym z bardziej wymagających zagadnień jest obróbka blach z otworami w strefie gięcia.

To z pozoru proste wymaganie konstrukcyjne może prowadzić do poważnych problemów podczas procesu gięcia i wymaga specjalistycznej wiedzy oraz przemyślanych rozwiązań technicznych.

Jako eksperci w dziedzinie cięcia laserowego i gięcia blach posiadamy bogate doświadczenie w pracy z tego rodzaju trudnościami.

W naszej codziennej pracy regularnie spotykamy się z projektami, w których otwory lub wycięcia znajdują się w pobliżu krawędzi gięcia.

Dlaczego otwory w pobliżu krawędzi gięcia powodują problemy?

Wyzwania związane z gięciem blach z otworami w strefie gięcia są zróżnicowane i mogą znacząco wpłynąć na jakość końcowego produktu. Gdy otwór lub wycięcie znajduje się blisko krawędzi gięcia, w trakcie tego procesu dochodzi do nierównomiernego rozkładu naprężeń w materiale.

Deformacja materiału i odkształcenia — mechanizm działania

W typowym procesie gięcia materiał po wewnętrznej stronie gięcia jest ściskany, natomiast po zewnętrznej — rozciągany. Te kontrolowane siły ściskające i rozciągające umożliwiają równomierną deformację wzdłuż linii gięcia.

Obecność otworu w tej strefie zakłóca jednak równomierny rozkład sił. Materiał wokół wycięcia nie jest w stanie wytrzymać naprężeń powstających podczas gięcia i zaczyna się odkształcać.

W praktyce często obserwujemy nierównomierne deformacje w obszarze wokół otworów, co nierzadko prowadzi do pęknięć lub niepożądanych odkształceń. Efekt ten jest szczególnie widoczny w przypadku cienkich blach o grubości poniżej 3 mm.

Wyzwania związane z różnymi materiałami

Podczas pracy z aluminium zauważamy, że ze względu na jego właściwości materiałowe, jest ono szczególnie podatne na deformacje w pobliżu krawędzi gięcia.

Stal z kolei wykazuje większą stabilność przy grubościach powyżej 5 mm, jednak niekorzystne rozmieszczenie otworów może również w tym przypadku prowadzić do problemów.

Grubość materiału odgrywa kluczową rolę. Im cieńsza blacha, tym większe ryzyko deformacji elementów giętych. Dlatego zawsze dbamy o to, aby otwory miały odpowiedni minimalny odstęp od krawędzi gięcia.

Jakie rozwiązania konstrukcyjne stosuje się w przypadku otworów w strefie gięcia?

Rozwiązywanie tego typu problemów należy rozpocząć już na etapie projektowania. Dzięki przemyślanemu planowaniu oraz zastosowaniu specjalnych technik jesteśmy w stanie realizować nawet najbardziej wymagające geometrie z otworami w pobliżu krawędzi gięcia.

Minimalne odstępy i wytyczne konstrukcyjne

Jednym ze sprawdzonych rozwiązań jest zachowanie minimalnego odstępu pomiędzy otworem a linią gięcia. Dobrą zasadą jest, że odstęp ten powinien wynosić co najmniej 2,5-krotność grubości materiału. Dla blachy o grubości 4 mm oznacza to minimalny odstęp 10 mm od linii gięcia.

Jeżeli jednak wymagany odstęp nie może zostać zachowany, stosujemy alternatywne rozwiązania, takie jak wspomagające elementy gięcia lub specjalnie dopasowane narzędzia.

Elementy wspomagające gięcie to tymczasowe wzmocnienia, które stabilizują materiał w newralgicznych obszarach podczas procesu gięcia. Mogą mieć formę przyspawanych blach wzmacniających lub oddzielnych elementów formujących. Są one usuwane po zakończeniu procesu gięcia.

Cięcie wodne jako rozwiązanie końcowe

Innowacyjnym podejściem jest wykonanie otworów dopiero po procesie gięcia. Wykorzystując cięcie strumieniem wody jesteśmy w stanie uzyskać precyzyjne wycięcia nawet w już uformowanych elementach. Umożliwia to najpierw wykonanie gięcia na blachach bez otworów, a następnie precyzyjne umieszczenie wymaganych wycięć.

Jak ustalić optymalną kolejność produkcji blach z otworami?

Kolejność procesów produkcyjnych ma kluczowe znaczenie dla jakości końcowego produktu. W firmie BudExpert opracowaliśmy ustandaryzowane procedury, które są dostosowywane w zależności od geometrii elementu oraz wymagań projektu.

Cięcie laserowe przed gięciem — zalety i wady

Tradycyjna metoda cięcia laserowego zakłada najpierw wykonanie wszystkich konturów i otworów, a dopiero potem przeprowadzenie gięcia. Metoda ta sprawdza się dobrze, o ile wycięcia nie znajdują się w krytycznych obszarach.

Jeśli jednak gwinty lub otwory znajdują się blisko linii gięcia, opracowujemy alternatywne strategie produkcyjne. Czasem bardziej zasadne jest wykonanie jedynie konturu zewnętrznego przed gięciem, a wykonanie problematycznych otworów dopiero po zakończeniu tego procesu.

Podsumowanie

Otwory w strefie gięcia stanowią poważne wyzwanie w obróbce blach, które jednak przy odpowiednim podejściu można skutecznie rozwiązać.

Połączenie przemyślanego projektowania, dostosowanych metod produkcji oraz wieloletniego doświadczenia pozwala nam sprostać nawet najbardziej skomplikowanym wymaganiom. Dzięki szerokiemu zakresowi naszych możliwości produkcyjnych jesteśmy w stanie dobrać optymalne rozwiązanie do każdego projektu.

Najczęściej zadawane pytania (FAQ)

Czy można wykonać gwint w strefie gięcia po zakończeniu tego procesu?
Tak, często najlepszym rozwiązaniem jest wykonanie gwintu dopiero po gięciu. Dzięki temu gwint nie ulega uszkodzeniu w wyniku deformacji i zachowuje swoją funkcjonalność. Zalecamy, aby przed gięciem wykonywać jedynie otwory pod gwint, a samo gwintowanie przeprowadzać po uformowaniu elementu.

Czy po gięciu elementów z otworami wymagane są specjalne zabiegi wykończeniowe?
W obszarach o podwyższonych naprężeniach wskazana może być obróbka końcowa. Często konieczne jest gratowanie, ponieważ na styku otworu i gięcia mogą powstawać zadziory lub zgrubienia materiału.

Jak zachowuje się blacha perforowana podczas gięcia?
Blacha perforowana z licznymi małymi otworami zachowuje się inaczej niż blacha z pojedynczymi dużymi wycięciami. Liczne małe perforacje mogą osłabiać materiał, ale często pozwalają na bardziej równomierne odkształcenia niż w przypadku pojedynczych dużych otworów.
