Cięcie laserem aluminium: jak uzyskać czystą krawędź? Parametry, gazy, porady

Jak uzyskać czystą krawędź podczas cięcia laserowego aluminium? Kluczem jest zastosowanie nowoczesnych wycinarek światłowodowych oraz precyzyjne dopasowanie mocy maszyny, prędkości posuwu i ciśnienia azotu.

Odpowiednia konfiguracja procesu pozwala na wycinanie skomplikowanych kształtów bez ryzyka deformacji cieplnych, eliminując konieczność kosztownej obróbki końcowej.

Czym jest cięcie laserem aluminium i jakie ma zastosowania?

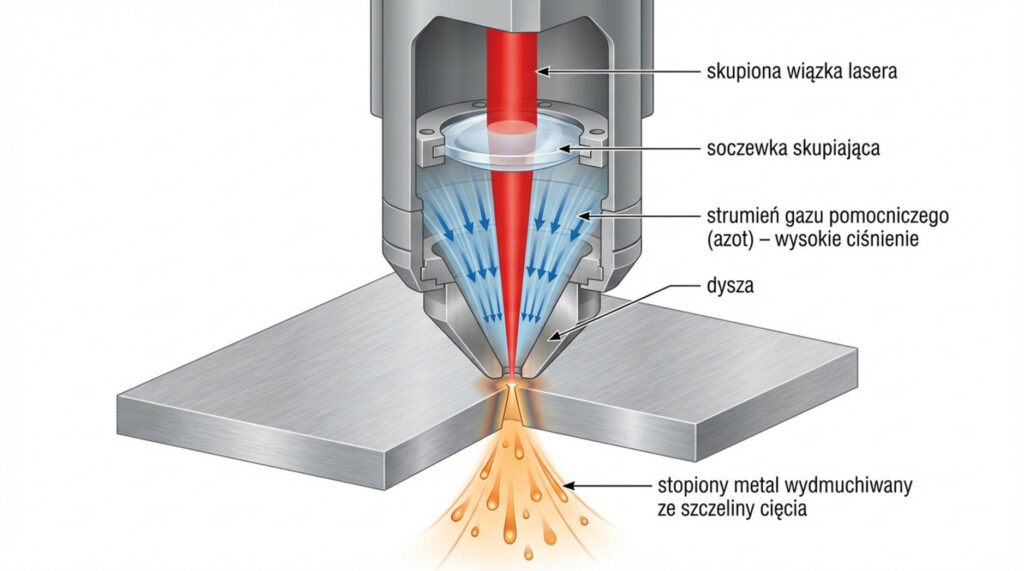

Laserowe cięcie metali to zaawansowany i bezdotykowy proces obróbki, w którym precyzyjnie skupiona wiązka światła wycina docelowe kształty w materiale. W przypadku obróbki aluminium, wiązka generowana w źródle światłowodowym (fiber) prowadzona jest do głowicy tnącej. Znajdująca się tam soczewka skupia energię w punkcie o minimalnej średnicy, co prowadzi do błyskawicznego nagrzania materiału powyżej jego temperatury topnienia (ok. 660,3°C), powodując jego stopienie i częściowe odparowanie.

Równolegle przez dyszę głowicy, pod odpowiednio dobranym ciśnieniem, podawany jest gaz pomocniczy. Przy cięciu aluminium stosujemy wysokiej czystości azot, który spełnia dwie zasadnicze funkcje:

• wydmuchuje stopiony metal ze szczeliny cięcia, zapobiegając jego zastygnięciu i tworzeniu się żużlu na dolnej krawędzi,
• chłodzi strefę cięcia, co minimalizuje odkształcenia cieplne i chroni krawędź przed utlenianiem.

Proces kontrolowany jest przez zaawansowane systemy CNC, co gwarantuje precyzję wykonania i powtarzalność.

Aluminium, z uwagi na swoją lekkość, wytrzymałość oraz odporność na korozję, znajduje szerokie zastosowanie w przemyśle motoryzacyjnym, lotniczym, budowlanym oraz maszynowym. Prawidłowo przeprowadzona laserowa obróbka tego surowca stanowi fundament dla sprawnych procesów produkcyjnych.

Jakie właściwości aluminium wpływają na proces cięcia laserowego?

Aluminium charakteryzuje się specyficznymi właściwościami fizykochemicznymi, które wymagają odmiennego podejścia technologicznego niż w przypadku obróbki stali węglowej.

Po pierwsze, stop ten wyróżnia się wysoką refleksyjnością. Tradycyjne lasery CO2 emitowały wiązkę o długości fali słabo absorbowanej przez aluminium, co stwarzało ryzyko odbicia światła i uszkodzenia układu optycznego. Nowoczesny park maszynowy oparty na laserach typu fiber generuje falę o długości ok. 1,06 µm, która jest znacznie lepiej pochłaniana przez aluminium, zapewniając stabilność i bezpieczeństwo procesu.

Po drugie, aluminium posiada znakomitą przewodność cieplną. Energia dostarczana przez wiązkę ulega szybkiemu rozproszeniu w strukturze blachy. Wymaga to zastosowania wysokiej gęstości mocy oraz idealnego skupienia lasera. Zbyt niska moc prowadzi do powstawania niedocięć oraz deformacji termicznych, szczególnie przy obróbce cienkich arkuszy.

Należy również uwzględnić obecność powłoki tlenku glinu (Al2O3) na powierzchni materiału. Warstwa ta topi się w temperaturze około 2072°C, znacznie przewyższającej temperaturę topnienia samego stopu. Precyzyjne spenetrowanie tej twardej warstwy na początku procesu jest kluczowe dla zachowania płynności i odpowiedniej jakości krawędzi.

Cięcie aluminium laserem CO2 czy fiber – co wybrać?

Wybór źródła wiązki to pierwsza decyzja technologiczna przy obróbce aluminium. Różnica nie polega na drobnych niuansach wydajności — wynika z fizyki absorpcji światła w tym stopie.

Długość fali i absorpcja. Laser CO2 emituje wiązkę o długości fali 10,6 µm. Aluminium odbija ją niemal całkowicie, absorbując tylko kilka procent dostarczanej energii. Laser światłowodowy pracuje przy ok. 1,06 µm, czyli dziesięciokrotnie krótszej fali, którą aluminium pochłania znacznie skuteczniej. Efekt praktyczny: przy tej samej mocy nominalnej fiber wprowadza w materiał wielokrotnie więcej użytecznej energii.

Bezpieczeństwo procesu. Wiązka odbita od powierzchni aluminium wraca do układu optycznego. W laserach CO2 prowadzonych przez system zwierciadeł groziło to uszkodzeniem rezonatora, dlatego cięcie aluminium wymagało ograniczeń lub specjalnych procedur. Nowoczesne źródła fiber wyposażamy w czujniki odbicia wstecznego i izolatory optyczne — proces jest stabilny i przewidywalny.

Koszty i eksploatacja. Sprawność elektryczna źródeł światłowodowych sięga ok. 30%, podczas gdy w technologii CO2 wynosiła zaledwie kilka do dziesięciu procent. Do tego dochodzi brak zużycia gazu rezonatorowego, brak układu zwierciadeł do justowania i zdecydowanie prostszy serwis.

Kryterium	Laser CO2	Laser fiber
Długość fali	10,6 µm	ok. 1,06 µm
Absorpcja w aluminium	bardzo niska	kilkukrotnie wyższa
Ryzyko odbicia wstecznego	wysokie	ograniczone (zabezpieczenia w źródle)
Prowadzenie wiązki	zwierciadła, justowanie	światłowód, bez regulacji
Sprawność elektryczna	kilka–10%	ok. 30%
Blachy cienkie (do 3 mm)	ograniczona wydajność	bardzo wysokie prędkości posuwu
Blachy grube (powyżej 8 mm)	technologia trudna w aluminium	możliwa przy wysokich mocach
Koszty eksploatacji	wysokie	niższe
Materiały refleksyjne (Al, Cu, mosiądz)	technologia problematyczna	technologia właściwa

Wniosek dla Twojego projektu: dla aluminium technologia światłowodowa jest dziś standardem, a nie alternatywą. W naszym parku maszynowym pracują wycinarki Trumpf TruLaser oraz Trumpf TruLaser Tube 7000 do rur i profili — właśnie ze względu na powtarzalność cięcia stopów refleksyjnych.

Największe wyzwania podczas cięcia laserowego aluminium

Osiągnięcie idealnej krawędzi cięcia aluminium wymaga technologicznej wiedzy oraz rygorystycznej kontroli procesu. Pominięcie specyfikacji materiałowej skutkuje powstawaniem zadziorów (gratu), stratami surowca i generowaniem dodatkowych kosztów.

Kluczowe trudności koncentrują się wokół zarządzania ciepłem, zapobiegania utlenianiu oraz adaptacji parametrów maszyny do grubości i konkretnego gatunku stopu.

Jak refleksyjność i przewodność cieplna aluminium wpływają na rezultat?

Zarządzanie parametrami fizycznymi materiału decyduje o końcowym efekcie:

• Absorpcja wiązki: Zastosowanie technologii światłowodowej niemal całkowicie eliminuje problem szkodliwych odbić wstecznych. Proces staje się stabilny, jednak optymalizacja ustawień ogniska pozostaje konieczna dla zachowania równomiernego kerfu (szerokości szczeliny).
• Rozpraszanie ciepła: Szybkie uchodzenie ciepła w głąb materiału wymusza stosowanie adekwatnie wysokiej mocy. Odpowiednio skonfigurowany system fiber ogranicza strefę wpływu ciepła (HAZ), co przekłada się na wysoką precyzję elementów na wymiar.

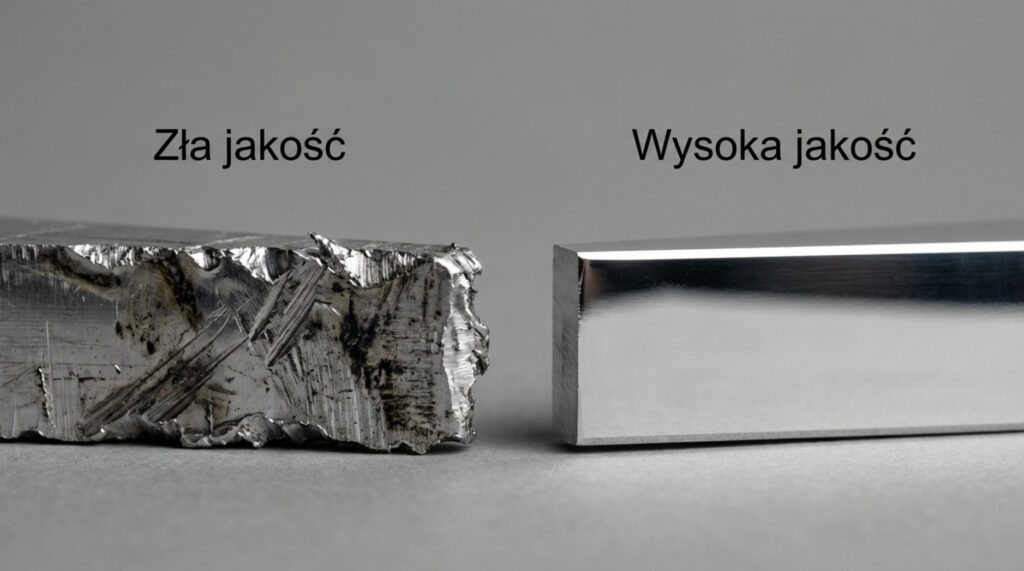

Z czego wynikają zadziory, przebarwienia i tlenki na krawędziach?

Występowanie gratu, przebarwień oraz szorstkości jest najczęściej wynikiem niewłaściwej konfiguracji maszyny lub zastosowania nieodpowiedniego gazu osłonowego.

Błędy kalibracyjne generujące defekty to zazwyczaj: niedostateczna moc wiązki, błędnie dobrana prędkość posuwu, zbyt niskie ciśnienie azotu oraz nieprawidłowe pozycjonowanie ogniska. W takich przypadkach stopiony metal nie zostaje w pełni usunięty ze szczeliny i krystalizuje na dolnej krawędzi detalu. Zbyt niska prędkość powoduje z kolei przegrzanie materiału, co objawia się falistą strukturą krawędzi oraz nadtopieniami.

Istotnym czynnikiem jest zachowanie sterylności atmosfery cięcia. Jak wspomniano wcześniej, obecność tlenu sprzyja powstawaniu szarej, chropowatej warstwy tlenkowej, która wymaga usunięcia przed dalszą obróbką mechaniczną czy chemiczną.

Wpływ grubości i rodzaju stopu na trudność obróbki

Zarówno grubość blachy, jak i specyfikacja stopu determinują parametry produkcyjne.

Obróbka grubszych arkuszy wymaga: wyższej mocy zasilania, precyzyjniejszego określenia głębokości ogniska oraz redukcji prędkości głowicy. Wykorzystując zaawansowane urządzenia, takie jak Trumpf TruLaser, realizujemy precyzyjne cięcie blach aluminiowych o grubości do 20 mm, zachowując jakość zgodną z rygorystycznymi standardami.

Poszczególne stopy zróżnicowanie reagują na wiązkę. Popularne aluminium serii 5xxx (np. 5754 z dodatkiem magnezu) wykazuje odmienną termikę obróbki niż czyste aluminium techniczne.

Partnerstwo w projekcie polega na doborze indywidualnych rozwiązań dla każdego materiału, co pozwala na osiągnięcie dokładności na poziomie dziesiątych części milimetra i redukcję powstawania stożka cięcia.

Parametry cięcia laserowego aluminium: jak ustawić najlepsze wartości?

Właściwa kalibracja maszyny to podstawa precyzyjnej obróbki metali. Odpowiedni balans pomiędzy mocą, prędkości posuwu oraz pozycją ogniska decyduje o braku konieczności dodatkowego gratowania.

Jaki wpływ na jakość ma pozycjonowanie fokusu?

Prawidłowe ogniskowanie wiązki zarządza rozkładem energii. Zależności te rzutują bezpośrednio na prostopadłość krawędzi oraz skuteczność pneumatycznego usuwania materiału. W cienkich blachach ognisko sytuuje się tuż przy powierzchni, podczas gdy przy obróbce blach grubszych przenosi się je głębiej, aby zrównoważyć profil przetopu.

Niedopasowanie parametru fokusu prowadzi do rozszerzenia kerfu, zwiększenia strat materiałowych, nawarstwiania się żużla oraz trudności z przebiciem materiału (piercingiem). Dla aluminium zalecana jest często wartość lekko ujemna, co optymalizuje początkowe przebicie powłoki tlenkowej.

Znaczenie testów próbnych dla nowych gatunków aluminium

Zachowanie zgodności z normami ISO 9001:2015 wymaga weryfikacji każdego nowego zlecenia. Zmienność właściwości między stopami czy różnymi partiami hutniczymi nakazuje wykonanie kalibracji technicznej przed uruchomieniem produkcji seryjnej.

Wdrożenie testów obróbczych na próbnym materiale zabezpiecza projekt przed wadami technologicznymi i stratami materiałowymi, gwarantując terminowość i niezawodność realizowanego zlecenia.

Jakie gazy techniczne wybrać przy cięciu laserem aluminium?

Dobór gazu asystującego jest równie ważny co dobór mocy maszyny. Przy cięciu materiałów wysoce reaktywnych, takich jak aluminium, determinuje on stan fizyczny i chemiczny uzyskanej powierzchni.

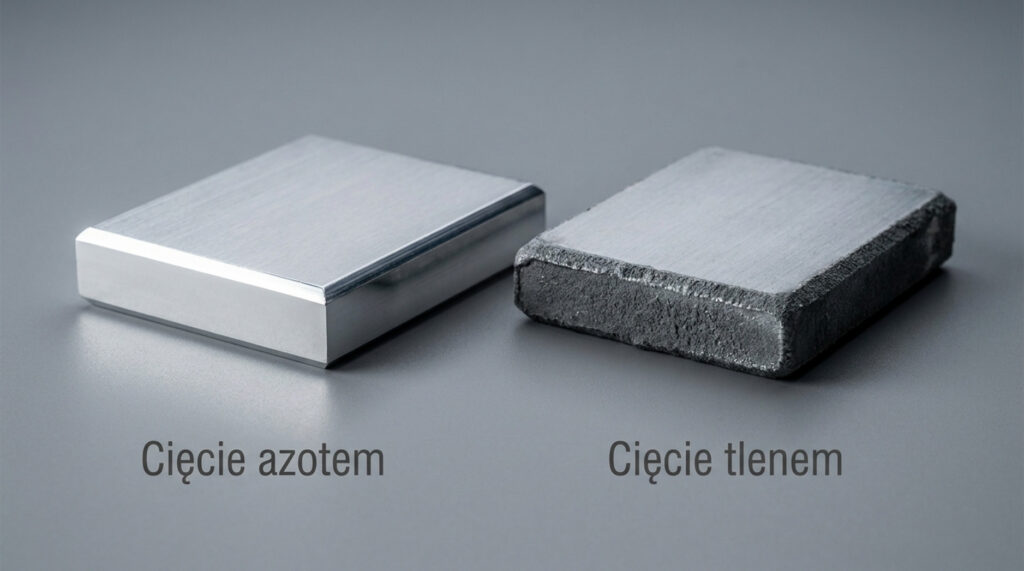

Jak azot i tlen różnią się pod względem efektu cięcia?

Azot (N₂) pełni rolę gazu obojętnego w procesie. Zabezpiecza roztopione aluminium przed kontaktem z tlenem atmosferycznym oraz mechanicznie usuwa płynny metal ze szczeliny cięcia. Krawędź obrobiona w osłonie azotu jest metalicznie jasna, czysta i nie wymaga czyszczenia przed ewentualnym spawaniem czy anodowaniem.

Tlen (O₂) wchodzi w egzotermiczną reakcję z materiałem. Choć podnosi to dynamikę cięcia stali węglowej, dla aluminium jest to zjawisko niepożądane. Zastosowanie tlenu lub powietrza sprężonego skutkuje powstawaniem ciemnej, matowej warstwy tlenków na przekroju, którą należy usunąć mechanicznie w procesach szlifowania lub piaskowania.

Kiedy wybrać azot, a kiedy tlen jako gaz osłonowy?

Aby spełnić wysokie wymagania jakościowe w obróbce aluminium, wybór jest jednoznaczny. Zastosowanie azotu o wysokiej czystości to jedyny sposób na uzyskanie krawędzi przygotowanej bezpośrednio do dalszych etapów produkcyjnych. Stosowanie osłony tlenowej dyskwalifikuje detal z bezpośredniego nakładania powłok ochronnych czy tworzenia szczelnych spoin.

Azot przy cięciu aluminium – czystość, ciśnienie, źródło zasilania

Azot decyduje o tym, czy detal zejdzie ze stołu gotowy do montażu, czy trafi do gratowania. Warto rozumieć trzy parametry, które nim rządzą.

Czystość gazu. Minimum dla aluminium to klasa 4.5, czyli 99,995% azotu. Dla elementów przeznaczonych do anodowania lub spawania szczelnego rekomendujemy klasę 5.0 (99,999%), gdzie zawartość tlenu spada poniżej 10 ppm. Każde kilkadziesiąt ppm tlenu powyżej tej wartości objawia się przyciemnieniem przekroju i chropowatością krawędzi.

Ciśnienie robocze. Azot nie tylko chroni krawędź — musi mechanicznie wyrzucić ciekły stop ze szczeliny. Aluminium ma niską lepkość w stanie ciekłym i wysoką przewodność cieplną, więc metal zastyga szybko. To dlatego cięcie aluminium prowadzimy pod wyraźnie wyższym ciśnieniem niż stali węglowej. Zakres roboczy to 8–25 barów, rosnąco wraz z grubością arkusza.

Średnica dyszy. Wyższe ciśnienie wymaga większego przelotu dyszy, a to zwiększa zużycie gazu. Dysza zbyt mała ogranicza przepływ i zostawia grat u dołu przekroju; zbyt duża rozprasza strumień i podnosi koszt cięcia bez zysku jakościowego.

Źródło azotu. Wysokociśnieniowe cięcie aluminium pochłania kilkadziesiąt metrów sześciennych gazu na godzinę pracy, dlatego sposób zasilania instalacji ma realny wpływ na wycenę:

• zbiornik azotu ciekłego z parownicą – najwyższa i najbardziej stabilna czystość, rozwiązanie do produkcji seryjnej,
• generator PSA – niższy koszt jednostkowy, ale czystość zależy od nastaw i wydajności układu; wymaga kontroli przed zleceniami o zaostrzonych wymaganiach powierzchniowych,
• butle i wiązki butlowe – uzasadnione przy krótkich seriach i prototypach.

Szczelność instalacji. Nawet gaz klasy 5.0 nie pomoże, jeśli powietrze zasysa się przez nieszczelne złącze za punktem pomiaru. Kontrolę szczelności układu pneumatycznego traktujemy jako element procedury jakościowej zgodnej z ISO 9001:2015, a nie jako czynność serwisową do wykonania „przy okazji”.

Kiedy azot nie jest konieczny. Przy detalach roboczych, które i tak przechodzą pełną obróbkę mechaniczną, śrutowanie lub malowanie proszkowe, można rozważyć tańszą osłonę powietrzem sprężonym. Warunek: dokumentacja projektowa nie stawia wymagań wobec stanu przekroju. Tę decyzję zawsze podejmujemy razem z Tobą, po sprawdzeniu przeznaczenia elementu.

Jak uzyskać czystą i gładką krawędź cięcia laserowego aluminium?

Uzyskanie komponentów wycinanych na wymiar z krawędzią niewymagającą obróbki wykańczającej pozwala optymalizować koszty całego cyklu produkcyjnego. To wynik odpowiedniej konfiguracji parku maszynowego i fachowego podejścia.

Jak zminimalizować powstawanie zadziorów i przypaleń?

Wyeliminowanie defektów wymaga zintegrowanego nadzoru nad kilkoma zmiennymi:

• poprawnej konfiguracji mocy, prędkości, fokusu i ciśnienia,
• zastosowania azotu bez domieszek,
• utrzymania doskonałej czystości elementów optycznych głowicy,
• prawidłowego stanu powierzchni samego surowca,
• regularnego serwisowania układów mechanicznych i gazowych maszyny.

Czy po cięciu detale wymagają dodatkowej obróbki?

Inwestycja w technologię fiber pozwala produkować detale gotowe do dalszych procesów technologicznych. Zoptymalizowany proces, podparty wykorzystaniem azotu, minimalizuje wpływ ciepła (HAZ) i gwarantuje krawędzie wolne od zadziorów. Zastępuje to czasochłonne metody tradycyjne, redukując potrzebę gratowania, a po wstępnym odtłuszczeniu – umożliwia bezpośredni montaż.

Jak przygotować krawędź pod spawanie TIG/MIG oraz anodowanie?

Elementy poddawane procesom łączenia (spawanie MIG/MAG/TIG) muszą charakteryzować się krawędziami wolnymi od zanieczyszczeń tlenkowych. Azot zapobiega ich powstawaniu, minimalizując tym samym ryzyko tworzenia się porów w strukturze spoiny.

Podobnie wygląda sytuacja w przypadku procesów zabezpieczeń galwanicznych. Czysta krawędź po cięciu laserowym fiber to idealne podłoże pod równomierne anodowanie, niwelujące problem mikrorys znany z obróbki frezarskiej. Dla zachowania pewności jakościowej, specyfikacja projektowa powinna uwzględniać jasne kryteria dla powierzchni krawędzi docelowych.

Najczęstsze błędy przy cięciu laserowym aluminium i jak ich unikać

Niedoszacowanie technologicznych wymogów stopów aluminium szybko weryfikuje kompetencje wykonawcy. Świadome unikanie błędów operatorskich podnosi jakość wykonania detali konstrukcyjnych.

Jakie są skutki niewłaściwego doboru parametrów pracy lasera?

Odchylenia w kalibracji skutkują natychmiastowym pogorszeniem parametrów cięcia:

• Nadtopienia obrysu: Zjawisko spowodowane zbyt wolnym ruchem głowicy lub nieproporcjonalnie wysoką mocą. Przekrój staje się falisty.
• Deformacje blach: Problem dotyczący arkuszy cienkich narażonych na zjawiska kumulacji ciepła.
• Zjawisko gratu: Pozostałości żużlu na krawędzi wynikające z braku odprowadzenia fazy ciekłej przez strumień azotu.

Czy zaniedbania w konserwacji optyki i gazów obniżają jakość?

Stan maszyn jest wprost proporcjonalny do jakości dostarczanych rozwiązań. Zabrudzenia soczewek i szkieł ochronnych załamują wiązkę tnącą, obniżając gęstość mocy oraz zaburzając proces cięcia. Ponadto nieszczelności układów pneumatycznych skutkują fluktuacjami ciśnienia gazu obojętnego, prowadząc do punktowego utleniania materiału.

Dlaczego brak testów próbnych zwiększa ryzyko wad cięcia?

Prowadzenie produkcji opartej na szacunkach, bez prób na rzeczywistej partii, naraża projekt na niepowodzenie. Różnice stopowe i tolerancje hutnicze wymagają empirycznej weryfikacji nastaw przed zleceniem seryjnym, co stanowi element kompleksowej realizacji zleceń oparty o zarządzanie jakością.

Najważniejsze wskazówki i praktyczne porady dla precyzyjnego cięcia laserem aluminium

Współczesna technologia pozwala na realizację zaawansowanych projektów. Gwarancją uzyskania idealnych, metalowych komponentów na wymiar jest przygotowanie techniczne poprzedzające obróbkę na CNC.

Jak ciąć aluminium laserem – procedura w siedmiu krokach

1. Zidentyfikuj gatunek stopu. Seria 5xxx z dodatkiem magnezu, seria 6xxx po obróbce cieplnej i aluminium techniczne reagują na wiązkę odmiennie. Bez oznaczenia materiału każde nastawy są szacunkiem.
2. Oceń stan powierzchni. Usuń smary, folię ochronną w miejscach cięcia i zanieczyszczenia. Zabrudzony arkusz destabilizuje przebicie i zapyla optykę.
3. Sprawdź optykę i dyszę. Szkło ochronne bez nalotu, dysza bez odprysków, prawidłowe centrowanie wiązki w otworze dyszy. Ten krok rozstrzyga o połowie defektów krawędzi.
4. Ustaw parametry startowe według tabeli powyżej, dobierając moc do grubości, a nie do możliwości maszyny.
5. Wykonaj próbę na odpadzie z tej samej partii. Wytnij fragment konturu z narożnikiem i małym otworem — dwa najbardziej wymagające elementy geometrii.
6. Oceń przekrój. Sprawdź prostopadłość, obecność gratu na dolnej krawędzi, barwę powierzchni i stożek cięcia. Jasna, metaliczna krawędź bez nalotu oznacza prawidłową osłonę azotową.
7. Skoryguj jeden parametr naraz. Grat u dołu — podnieś ciśnienie lub zwolnij posuw. Falisty przekrój i nadtopienia — przyspiesz lub obniż moc. Przyciemnienie krawędzi — sprawdź czystość i szczelność instalacji azotowej.

Dopiero po zamknięciu tej pętli uruchamiamy produkcję seryjną. Taka kolejność zabezpiecza materiał, termin i budżet Twojego zlecenia.

Jak prawidłowo przygotować materiał do cięcia laserowego?

Zanim materiał trafi na stół roboczy, należy uwzględnić następujące aspekty:

• Oczyszczenie powierzchni: Arkusze zanieczyszczone smarami, kurzem czy resztkami farb destabilizują przebieg cięcia i stwarzają ryzyko zapylenia głowicy.
• Przygotowanie dokumentacji (CAD): Zdefiniowanie szerokości wiązki i odpowiednia kompensacja szczeliny cięcia gwarantuje dokładność wymiarową detalu.
• Rozkład elementów (nesting): Projektowanie odstępów zapobiegające nakładaniu się stref wpływu ciepła pomiędzy detalami zapobiega paczeniu się materiału. Zastosowanie odpowiednich promieni na narożnikach obniża ryzyko przypaleń.

Jak dopasować parametry do grubości i gatunku aluminium?

Proces obróbki musi zakładać indywidualne podejście do zastosowanego materiału roboczego. Zmiana geometrii wejściowej – grubości, wymusza modyfikację stosunku prędkości do mocy lasera oraz ponowne ustawienie punktu ogniskowej i ciśnienia gazu.

Bieżąca weryfikacja prostopadłości oraz ocena organoleptyczna struktury krawędzi pozwala reagować na zmiany podczas procesu produkcyjnego. Opieranie procedur produkcyjnych o wskaźniki tolerancji opisane w dokumentacji gwarantuje uzyskanie wymaganego efektu.

Zakończenie

Cięcie laserowe aluminium należy do wymagających procesów obróbczych, jednak wykorzystanie technologii światłowodowej w połączeniu z wiedzą na temat specyfiki materiału pozwala na osiągnięcie bezkompromisowej precyzji wykonania. Optymalne zarządzanie parametrami, wykorzystanie azotu o wysokiej czystości oraz rygorystyczny serwis parku maszynowego dają pewność powtarzalnej produkcji wysokiej jakości komponentów.

Rozbudowana infrastruktura technologiczna umożliwia wykonanie detali posiadających czystą krawędź, gotowych do późniejszych procesów, takich jak gięcie prasami krawędziowymi czy spawanie, bez konieczności ponoszenia kosztów obróbki wykończeniowej.
