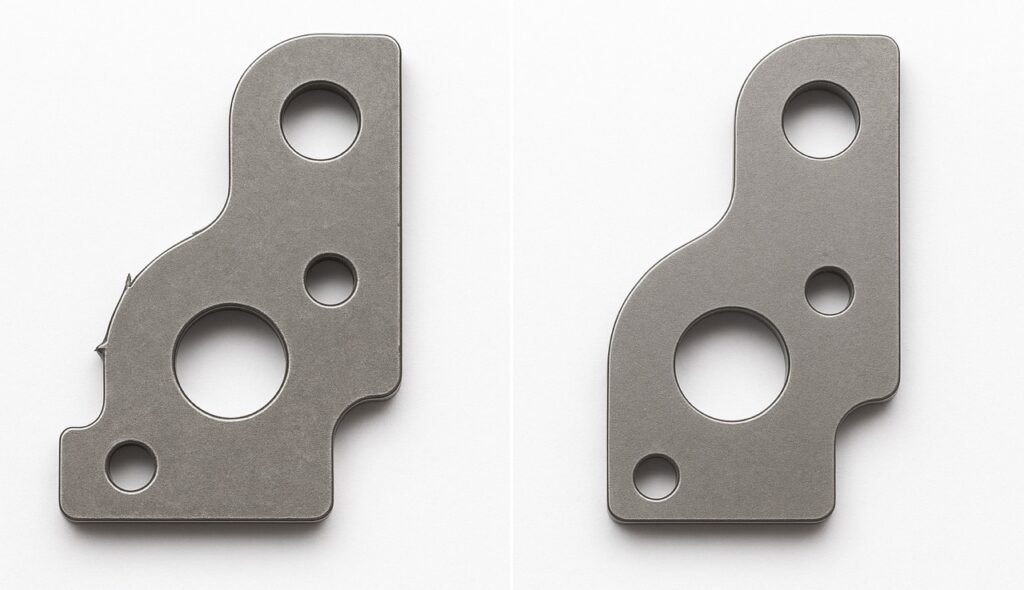

Gratowanie metalu: dostępne procesy i ich znaczenie
Gratowanie metalu to nieodzowny etap nowoczesnej obróbki metali. Ma on kluczowe znaczenie dla jakości, funkcjonalności oraz bezpieczeństwa elementów metalowych.
Graty powstają niemal we wszystkich procesach obróbki ubytkowej oraz cięcia jako niepożądany efekt uboczny. Te ostre krawędzie i naddatki materiałowe nie tylko pogarszają estetykę detalu, ale mogą również znacząco obniżyć jego funkcjonalność oraz stwarzać ryzyko urazów.
Z tego względu gratowanie elementów metalowych stanowi istotny etap kontroli jakości, który wymaga szczególnej uwagi.
Dlaczego podczas cięcia metalu powstają graty i jak wpływają one na jakość detalu?
Powstawanie gratów to zjawisko fizyczne występujące podczas obróbki materiałów. Tępe narzędzia tnące lub zużyte wykrojniki są często przyczyną ich powstawania, ponieważ nie są w stanie czysto przeciąć materiału, a jedynie go plastycznie deformują.
Jak powstają graty?
Podczas procesów takich jak wykrawanie, frezowanie czy inne metody obróbki mechanicznej, materiał jest formowany lub dzielony poprzez oddziaływanie sił mechanicznych.
W rezultacie, w miejscu wyjścia narzędzia z materiału dochodzi do lokalnych koncentracji naprężeń, które powodują wypływki przekraczające zaplanowany kontur elementu.
Takie wypływki klasyfikowane są w normach DIN jako odchyłki kształtu i muszą zostać usunięte, aby spełnić wymagania dotyczące jakości powierzchni.
Wpływ na jakość elementu
Graty mają ostre krawędzie i mogą prowadzić do szeregu negatywnych skutków. Zaburzają one równomierne nakładanie powłok, utrudniają przenoszenie sił w połączeniach mechanicznych, a także stanowią potencjalne zagrożenie dla bezpieczeństwa podczas obsługi ręcznej.
Powierzchnia niepoddana gratowaniu staje się również podatna na gromadzenie się zanieczyszczeń i czynników korozyjnych, co negatywnie wpływa na trwałość elementu.
Obecność gratów jest szczególnie problematyczna w przypadku spawania blach, gdzie wymagana jest wysoka precyzja.
Jakie istnieją metody gratowania i kiedy są one stosowane?
Istnieje wiele metod gratowania. Wybór odpowiedniej metody zależy od rodzaju materiału, geometrii elementu oraz wymagań jakościowych.
Gratowanie mechaniczne
Gratowanie mechaniczne jest najczęściej stosowaną metodą i obejmuje różne techniki:
- Gratowanie ręczne z użyciem pilników, papieru ściernego lub specjalistycznych narzędzi. Metoda ta idealnie sprawdza się przy pojedynczych projektach lub prototypach, oferując wysoką precyzję.
- Gratowanie automatyczne. W produkcji seryjnej stosuje się techniki takie jak szczotkowanie. Szczotki obrotowe prowadzone są po krawędziach, skutecznie usuwając graty, także w trudno dostępnych miejscach. To idealne rozwiązanie przy konstrukcjach rurowych i profilowych.
- Obróbka wibracyjna (trowalizacja). W tej metodzie detale wraz z kształtkami ściernymi umieszczane są w obracającym się bębnie. Dodatek środków chemicznych poprawia efektywność procesu i jakość powierzchni. Metoda ta świetnie sprawdza się w przypadku obróbki mniejszych elementów w dużych ilościach.
Gratowanie termiczne
W procesie gratowania termicznego mieszanka gazowa zostaje eksplodująco zapalona, a powstała energia cieplna usuwa cienkie graty.
Metoda ta doskonale nadaje się do złożonych geometrii i trudno dostępnych miejsc, ponieważ energia cieplna oddziałuje równomiernie na całą powierzchnię elementu.
Gratowanie elektrochemiczne
Gratowanie elektrochemiczne bazuje na procesie elektrolizy, w którym materiał jest precyzyjnie usuwany z krawędzi gratów. Jest to metoda szczególnie odpowiednia dla stali oraz innych materiałów przewodzących prąd.
Główną zaletą tej techniki jest precyzyjne sterowanie ubytkiem materiału, dzięki czemu usuwane są tylko minimalne ilości bez naruszania właściwego konturu elementu.
Jak profesjonalne gratowanie wpływa na funkcjonalność i bezpieczeństwo elementów metalowych?
Odpowiednie usunięcie gratów ma bezpośredni wpływ na użytkowość oraz bezpieczeństwo gotowych elementów. W BudExpert wiemy, że gratowanie to coś więcej niż kosmetyczny zabieg — to kluczowy etap obróbki.
Funkcjonalność i montaż
Elementy z gratami mogą sprawiać trudności przy montażu, ponieważ ostre krawędzie uniemożliwiają precyzyjne dopasowanie.
Systematyczne gratowanie zapewnia prawidłowe łączenie komponentów i osiągnięcie ich pełnej funkcjonalności.
Również przy procesach gięcia lub zwijania profili graty mogą prowadzić do nierównomiernych naprężeń, przyspieszonego zużycia, a nawet awarii konstrukcji.
Ochrona powierzchni i odporność na korozję
Powierzchnie pozbawione gratów można równomiernie pokrywać powłokami ochronnymi, co zmniejsza podatność na działanie czynników korozyjnych. Ma to szczególne znaczenie w przypadku przemysłowych wanien blaszanych, które mają często kontakt z agresywnymi substancjami.
Gratowanie realnie wpływa na trwałość i długotrwałość gotowych komponentów.
Bezpieczeństwo pracy i łatwość obsługi
Ostre krawędzie to poważne zagrożenie dla pracowników i użytkowników, szczególnie podczas ręcznego przenoszenia elementów metalowych.
Profesjonalne gratowanie znacznie zmniejsza ryzyko urazów, a także ułatwia dalsze etapy obróbki i montażu.
Podsumowanie
Gratowanie metalu to kluczowy etap w nowoczesnej obróbce metali, mający bezpośredni wpływ na jakość, bezpieczeństwo i funkcjonalność elementów.
Dobór odpowiedniego procesu gratowania zależy od wielu czynników: rodzaju materiału, geometrii detalu, dostępności stref obróbki oraz wymagań jakościowych.
Usuwanie gratów to nie tylko kwestia estetyki. To istotny czynnik zwiększający trwałość, niezawodność i bezpieczeństwo elementów metalowych.
Najczęściej zadawane pytania (FAQ)
Jak można ograniczyć powstawanie gratów już na etapie projektowania?
Poprzez odpowiednie rozwiązania konstrukcyjne, jak np. stosowanie zaokrągleń na wewnętrznych krawędziach, unikanie podcięć, czy uwzględnienie kierunku walcowania blach. Określenie tolerancji dopuszczalnych dla wielkości gratów już na etapie projektowania ułatwia późniejszą kontrolę jakości.
Jaką rolę odgrywa konserwacja narzędzi w zapobieganiu gratom?
Regularna konserwacja i ostrzenie narzędzi tnących jest kluczowe dla ograniczenia powstawania gratów. Zużyte narzędzia zwiększają ryzyko ich powstawania i pogarszają jakość powierzchni. Systematyczne zarządzanie narzędziami oraz określone interwały wymiany są więc nieodzowne.
Jak grubość materiału wpływa na dobór metody gratowania?
W przypadku cienkich blach zaleca się delikatniejsze metody, jak obróbka wibracyjna czy gratowanie elektrochemiczne, aby uniknąć deformacji. Grubsze elementy mogą być poddawane bardziej intensywnej obróbce mechanicznej. Grubość materiału wpływa również na wielkość powstających gratów — im grubszy materiał, tym większe prawdopodobieństwo powstawania masywniejszych wypływek.
