Najczęstsze błędy projektowe pod cięcie laserowe blach

Jak uniknąć kosztownych błędów i strat materiałowych przy zlecaniu detali na maszyny CNC? Kluczem jest poprawnie przygotowany plik CAD, uwzględniający zachowanie materiału pod wpływem temperatury oraz specyfikę technologii cięcia.

W tym artykule technologicznym wskazujemy, jak przygotować dokumentację, aby laserowe cięcie blach przebiegło sprawnie, a gotowe elementy na wymiar spełniały najwyższe standardy jakościowe i były gotowe do dalszych procesów produkcyjnych.

Czym jest projektowanie pod cięcie laserowe blach?

Projektowanie pod cięcie laserowe to proces tworzenia precyzyjnego modelu cyfrowego w środowisku CAD/CAM, który następnie zostaje przetłumaczony na język maszynowy sterujący urządzeniem CNC.

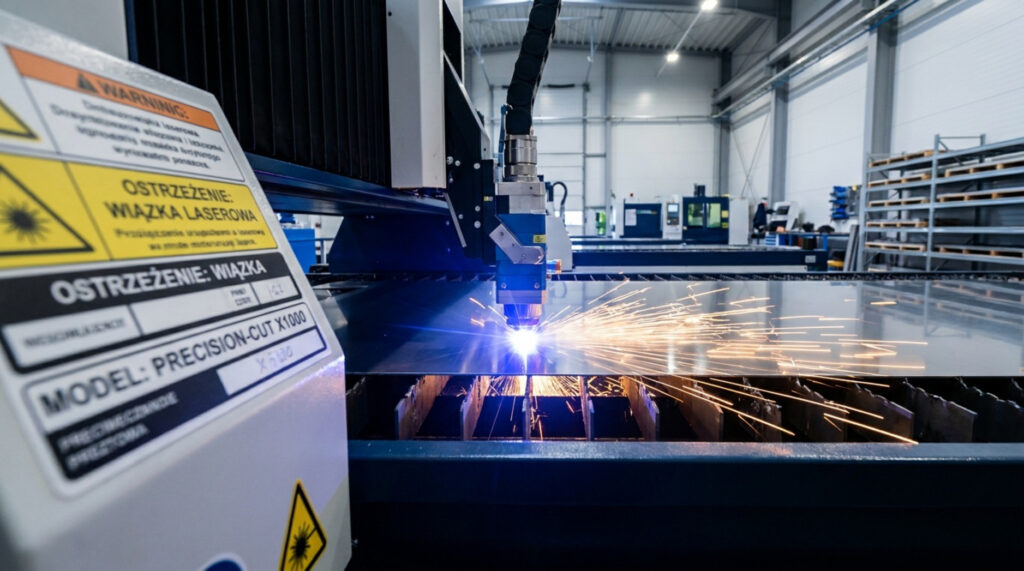

Na tym etapie definiujesz dokładną ścieżkę, po której poprowadzona zostanie wiązka lasera w celu stopienia i wydmuchania materiału. Odpowiadasz tu za geometrię docelową detalu, która musi uwzględniać specyfikę technologii termicznej.

Jakie znaczenie mają pliki projektowe w procesie cięcia laserowego?

Pliki wektorowe w formatach .dxf lub .dwg stanowią fundament komunikacji między Twoim biurem konstrukcyjnym a naszym działem produkcji. Zawierają one układ współrzędnych, geometrię zewnętrzną oraz wewnętrzne wycięcia. Głowica tnąca odwzorowuje dokładnie to, co zostało zapisane w pliku wejściowym, włączając w to ewentualne wady rysunku.

Zdublowane linie, nieciągłości krzywych czy błędna skala bezpośrednio wpływają na trajektorię cięcia. Maszyna CNC zinterpretuje nałożone na siebie linie jako polecenie dwukrotnego przejścia wiązki w jednym miejscu, co skutkuje degradacją krawędzi i uszkodzeniem materiału. Dlatego dostarczana dokumentacja musi cechować się absolutną czystością wektorową.

Dlaczego poprawność projektu wpływa na jakość i koszty realizacji?

Zgodność z normami ISO 9001:2015 oraz wysoka jakość końcowa produktu zaczynają się od poprawnego pliku CAD. Błędy konstrukcyjne wymuszają przestoje maszyn, konieczność wprowadzania korekt technologicznych oraz generują braki materiałowe. Każde niepotrzebne nagromadzenie ciepła, wynikające ze złej geometrii, prowadzi do odkształceń termicznych obrabianego arkusza.

Świadome planowanie detali z uwzględnieniem tolerancji maszyn i zachowania stopów metali znacząco redukuje koszty wytwarzania. Czas zainwestowany w optymalizację pliku projektowego przekłada się bezpośrednio na mniejsze zużycie surowca, brak konieczności obróbki wykańczającej oraz skrócenie terminu realizacji całego zlecenia.

Jakie są najczęstsze błędy projektowe pod cięcie laserowe blach?

Proces przełożenia wirtualnego modelu na fizyczny element stalowy obarczony jest ryzykiem wystąpienia błędów technologicznych. Większość trudności napotykanych na hali produkcyjnej ma swoje źródło w nieprawidłowo skonstruowanych plikach płaskich.

Poniżej analizujemy zjawiska, które negatywnie wpływają na proces cięcia.

1. Nieprawidłowe formatowanie i przygotowanie plików (DXF, DWG, PDF)

Podstawowym problemem jest eksportowanie plików zawierających uszkodzoną lub otwartą geometrię. Oprogramowanie maszynowe wymaga zamkniętych konturów do wygenerowania ścieżki cięcia. Przerwy w liniach lub niezamierzone punkty węzłowe uniemożliwiają poprawne przetworzenie pliku, co wstrzymuje przygotowanie produkcji.

Równie istotnym uchybieniem jest stosowanie nieprawidłowych jednostek miar (np. cali zamiast milimetrów) lub eksport rysunku w skali innej niż 1:1. Dokumentacja przekazywana do obróbki powinna być również oczyszczona z linii wymiarowych, ramek rysunkowych, tekstów oraz innych elementów graficznych, które nie wyznaczają bezpośrednio fizycznej krawędzi detalu.

2. Brak czytelności warstw, zduplikowane linie i niejasna geometria

Umieszczanie wszystkich operacji technologicznych na jednej warstwie w programie CAD utrudnia interpretację pliku. Kontury zewnętrzne, otwory wewnętrzne oraz linie grawerowania muszą być jednoznacznie rozdzielone. Zła struktura warstw zwiększa prawdopodobieństwo zastosowania niewłaściwych parametrów cięcia do danego fragmentu rysunku.

Kolejność obróbki ma znaczenie krytyczne. Operacje grawerowania należy wykonywać przed cięciem głównym, aby zapobiec odkształceniom detalu wskutek utraty sztywności i wpływu temperatury. Porządkowanie warstw z odpowiednim nazewnictwem gwarantuje kompleksową realizację zgodnie z intencją projektanta.

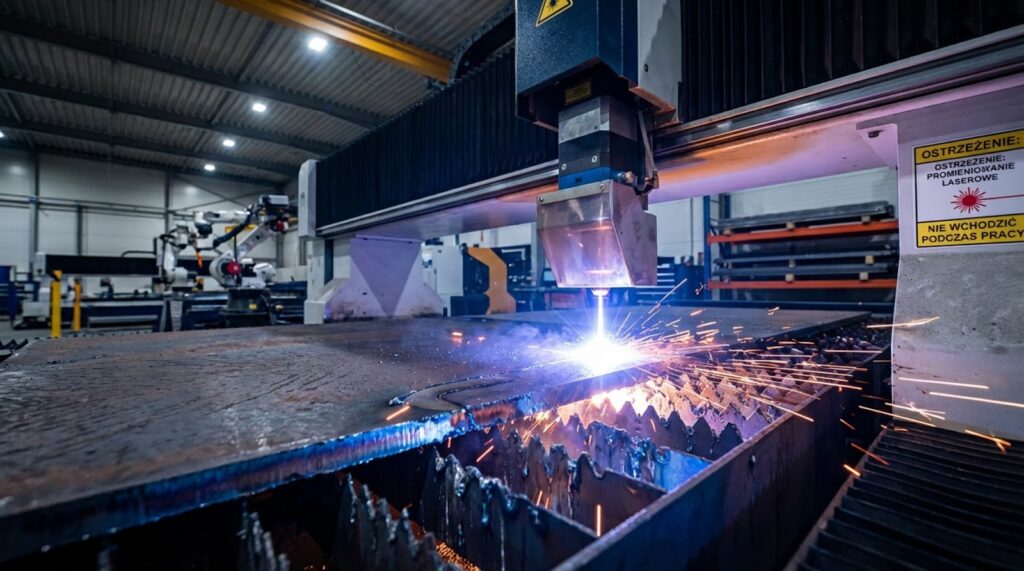

3. Pomijanie marginesów technologicznych wokół detali

Marginesy technologiczne to strefy buforowe oddzielające poszczególne elementy na arkuszu blachy. Ignorowanie minimalnych odległości prowadzi do kumulacji ciepła (HAZ – Heat Affected Zone). Zbyt gęsty układ skutkuje przetapianiem krawędzi oraz znacznymi naprężeniami materiału.

Prawidłowe planowanie odstępów zapobiega również zjawisku podnoszenia się detali na ruszcie maszyny. Stabilność arkusza podczas procesu wycinania jest kluczowa dla zachowania ostrości wiązki i płynności ruchu głowicy. Optymalny margines to gwarancja precyzji wykonania oraz bezkolizyjnego zdejmowania elementów po cięciu.

4. Za małe odległości między elementami ciętymi

Zbytnie zbliżenie do siebie sąsiadujących linii cięcia w obrębie jednego detalu powoduje lokalne przegrzanie. Efektem są odbarwienia, nadtopienia, a w przypadku detali o małym przekroju całkowita degradacja struktury. Zjawisko to potęguje się przy obróbce blach cienkich (poniżej 2 mm grubości), które wykazują wysoką tendencję do falowania pod wpływem stresu termicznego.

Laser musi posiadać odpowiednią ilość masy materiałowej do odprowadzenia ciepła generowanego w szczelinie cięcia. Złe projektowanie obniża wytrzymałość mechaniczną detalu i niemal zawsze wymaga późniejszych poprawek ślusarskich.

5. Brak lub niewłaściwy dobór promieni wewnętrznych i mikromostków

Konstruowanie idealnie ostrych kątów wewnętrznych tworzy karby, w których koncentrują się naprężenia. Stanowi to krytyczny problem, jeśli detal będzie poddawany obciążeniom dynamicznym lub dalszemu formowaniu. Zastosowanie promienia wewnętrznego równego co najmniej średnicy szczeliny cięcia (zazwyczaj 0,5-1 mm) redukuje ryzyko pęknięć.

Mikromostki to z kolei niewielkie połączenia materiałowe zapobiegające przedwczesnemu oddzieleniu się detalu od arkusza bazowego. Brak mostkowania w drobnych elementach grozi ich wpadnięciem pod ruszt roboczy lub uniesieniem i kolizją z głowicą tnącą. Szerokość mikromostka dobierana jest proporcjonalnie do grubości blachy, najczęściej w przedziale 0,5-1,0 mm.

6. Zbyt ciasne tolerancje wymiarowe nieadekwatne do procesu

Aplikowanie rygorystycznych tolerancji geometrycznych na cały obszar detalu, niezależnie od jego funkcji, niepotrzebnie komplikuje proces. Elementy wycinane termicznie posiadają naturalne ograniczenia fizyczne. Projektowanie średnic otworów mniejszych niż grubość przecinanego materiału skutkuje uzyskaniem geometrii stożkowej lub brakiem pełnego przetopu.

Technologia laserowa umożliwia osiągnięcie powtarzalności rzędu ±0,1 mm, jednak wymusza to zastosowanie optymalnych prędkości oraz ścisłą kontrolę procesu. Racjonalne podejście do pasowań i luzów, uwzględniające specyfikę obróbki blach, zapewnia sprawne i opłacalne wytwarzanie komponentów.

7. Nieuwzględnienie grubości i rodzaju materiału blachy

Charakterystyka pochłaniania wiązki laserowej różni się w zależności od struktury krystalicznej metalu. Stal nierdzewna, stal węglowa czy stopy aluminium wymagają zastosowania innych gazów asystujących oraz parametrów optycznych. Błędem jest projektowanie detalu bez wcześniejszej weryfikacji właściwości wybranego gatunku materiału.

Konstrukcje z blachy grubszej (np. powyżej 15 mm) wiążą się ze zwiększonym ukosowaniem krawędzi w procesie laserowym. Dla materiałów specyficznych lub wrażliwych termicznie doskonałą alternatywą może być oferowane przez nas cięcie strumieniem wody, które całkowicie eliminuje wpływ ciepła na krawędź.

8. Niebranie pod uwagę dalszej obróbki, gięcia lub spawania

Wycinka z arkusza rzadko stanowi końcowy etap produkcji. Pomijanie aspektów takich jak późniejsze gięcie prasami krawędziowymi, walcowanie czy spawanie prowadzi do wad konstrukcyjnych widocznych dopiero przy montażu. Detale z ostrymi krawędziami lub źle zaplanowanymi naddatkami uniemożliwiają poprawne pozycjonowanie w matrycach.

Dopasowane rozwiązania uwzględniają pełen cykl życia produktu. Współpracując z naszymi technologami, możesz zaprojektować odpowiednie podcięcia ułatwiające formowanie lub zamki pozycjonujące, które usprawnią spawanie MIG/MAG/TIG. Projektowanie z myślą o całej ścieżce technologicznej to domena profesjonalnej produkcji.

9. Za małe lub źle rozmieszczone otwory w pobliżu linii gięcia

Lokalizacja perforacji w bliskim sąsiedztwie strefy odkształcenia plastycznego stanowi poważny błąd projektowy. Podczas gięcia blach materiał ulega rozciąganiu na zewnątrz i ściskaniu wewnątrz osi neutralnej. Otwory umieszczone zbyt blisko linii gięcia ulegną trwałej deformacji, tracąc swoją współosiowość i utrudniając montaż kołków czy śrub.

Zasada inżynierska mówi, aby krawędź otworu znajdowała się w odległości odpowiadającej minimum dwuipółkrotności grubości materiału plus promień gięcia. Zastosowanie otworów fasolkowych zamiast kołowych w miejscach wymagających regulacji to standardowa praktyka przy produkcji obudów oraz konstrukcji nośnych.

Jak błędy projektowe wpływają na jakość i dokładność cięcia laserowego?

Niedostosowanie plików roboczych do specyfikacji technologii obróbki blach bezpośrednio determinuje fizyczne wady na produkcie końcowym. Jakość wykończenia powierzchni i dokładność konturu to parametry, na które pracujemy wspólnie już od etapu tworzenia wektorów.

Powstawanie gratu, zendry i deformacji detalu

Grat to krzepnący materiał osadzający się na dolnej krawędzi cięcia, wynikający m.in. ze złego odprowadzania ciepła wywołanego zbyt ciasnym ułożeniem geometrii w projekcie. Zendra pojawia się głównie przy obróbce stali węglowych tlenem. Tworzy ona kruchą warstwę tlenków, która dyskwalifikuje detal z bezpośredniego malowania proszkowego.

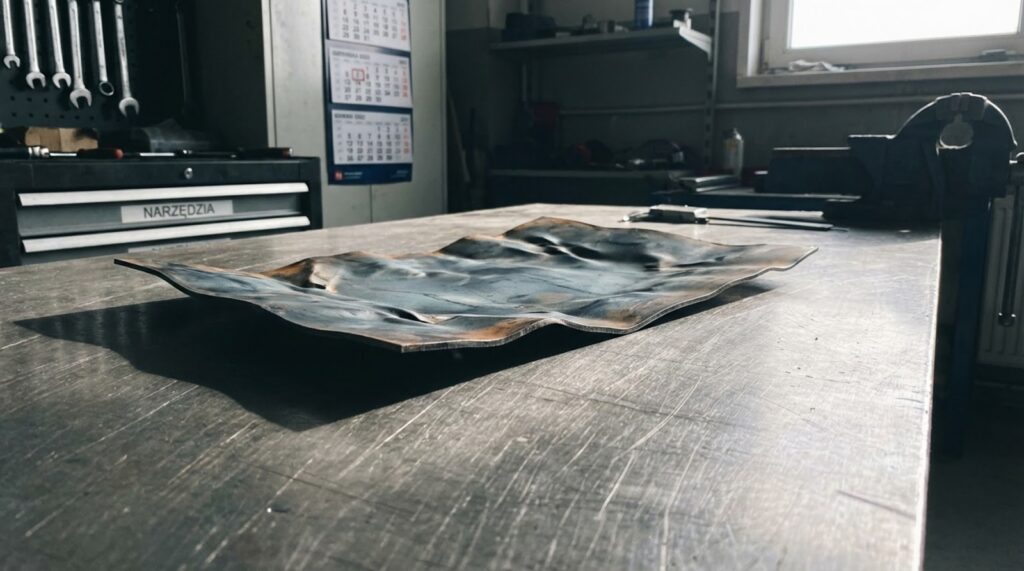

Odkształcenia geometryczne powstają w wyniku skurczu termicznego. Wąskie pasma materiału rozgrzewają się i kurczą nieliniowo, co pozbawia element płaskości. Precyzyjne rozmieszczenie mikromostków oraz odpowiednie dystansowanie linii cięcia skutecznie ograniczają to niepożądane zjawisko.

Zwiększenie ryzyka nadpaleń i mikrozadziorów

Jak wspomniano w sekcji o przygotowywaniu plików, zduplikowane wektory zmuszają maszynę CNC do dwukrotnego przejazdu wiązką przez tę samą szczelinę. Nadmiar dostarczonej energii skutkuje głębokimi nadpaleniami, erozją wymiarową oraz psuciem ostrości cięcia. W narożnikach wewnętrznych pozbawionych promieni zaokrąglenia, kinematyka maszyny zmusza głowicę do wyhamowania, co przy stałej mocy lasera powoduje kraterowanie struktury.

Wyeliminowanie otwartych konturów, zastosowanie odpowiednich promieni i czystość pliku CAD zapobiegają powstawaniu mikrozadziorów, gwarantując krawędzie, które nie wymagają agresywnej obróbki wibrościernej czy ręcznego szlifowania.

Problemy z precyzją wymiarów i zgodnością z projektem

Zachowanie tolerancji liniowych i kątowych jest uwarunkowane rygorystycznym przestrzeganiem zasad projektowych. Bardzo małe otwory, wykraczające poza technologiczne zdolności penetracji wiązki dla danej grubości materiału, przybierają kształt stożka lub owalu. Skutkuje to brakiem pasowania przy montażu gwintowanym.

Spójność wymiarowa opiera się na poprawnym zdefiniowaniu skali 1:1. Zapewniając poprawność rysunku, umożliwiasz wykonanie powtarzalnej partii produkcyjnej zgodnie z założeniami technicznymi, co jest kluczowe w seryjnej produkcji części maszyn czy konstrukcji profilowych.

Wpływ na koszty, czas realizacji oraz ryzyko odrzutów

Błędy wygenerowane w fazie projektowej replikują się na etapie produkcji, obniżając współczynnik OEE (Overall Equipment Effectiveness) parku maszynowego. Konieczność zatrzymania maszyny w celu korekty ścieżek, manualnego usuwania gratu czy powtórnego cięcia złomowanych detali drastycznie podnosi jednostkowy koszt wykonania.

Dostarczenie prawidłowej, przemyślanej dokumentacji skraca proces ofertowania, optymalizuje czas pracy programistów CAM i zabezpiecza budżet Twojego projektu przed ukrytymi kosztami obróbki poprawkowej.

Osiem typowych sytuacji z hali produkcyjnej

Poniższe scenariusze powtarzają się niezależnie od branży i wielkości zlecenia. Każdy z nich da się wyeliminować na etapie projektu — bez zmiany funkcji detalu i bez podnoszenia kosztu.

1. Otwór pod gwint M5 w blasze 8 mm

Co znajduje się w pliku: otwór o średnicy 4,2 mm w arkuszu 8 mm, opisany jako otwór pod gwint M5.

Co dzieje się na maszynie: średnica otworu jest o połowę mniejsza niż grubość materiału. Wiązka nie zdąży przeciąć całego przekroju przy zachowaniu prostopadłości — otwór wychodzi stożkowy, u dołu o średnicy 3,5 mm, a na dolnej krawędzi zbiera się grat. Gwintownik nie wejdzie prosto.

Skutek: cała partia wymaga rozwiercania i gratowania. Przy 200 sztukach po cztery otwory to 800 operacji ręcznych, których nikt nie wycenił.

Jak uniknąć: średnica otworu minimum 1,2 × grubość blachy, przy grubszych arkuszach bezpieczniej 1,5 ×. Otwory pod gwint projektuj z naddatkiem na obróbkę wiórową i oznacz je na osobnej warstwie z adnotacją „do rozwiercania i gwintowania” — wtedy wycena obejmie ten etap od początku.

2. Otwór 4 mm od linii gięcia w blasze 3 mm

Co znajduje się w pliku: rząd otworów fi 5 mm, których krawędź leży 4 mm od osi gięcia.

Co dzieje się na prasie: materiał w strefie gięcia rozciąga się po zewnętrznej stronie promienia. Otwór leżący w tej strefie owalizuje się — z okręgu 5 mm powstaje elipsa około 5 × 5,6 mm, przesunięta względem nominalnej pozycji.

Skutek: detale przechodzą kontrolę po cięciu, a wadę wykrywa się dopiero przy montażu, po gięciu całej serii.

Jak uniknąć: krawędź otworu w odległości minimum 2,5 × grubość materiału plus promień gięcia. Dla blachy 3 mm z promieniem 3 mm daje to 10,5 mm od osi. Jeśli funkcja detalu nie pozwala na takie odsunięcie, zastosuj otwór fasolkowy lub zaprojektuj wycięcie odciążające przechodzące przez linię gięcia.

3. Splajny wyeksportowane z modelu 3D

Co znajduje się w pliku: kontur zewnętrzny detalu zapisany jako krzywa splajnowa, po eksporcie rozłożona na kilka tysięcy odcinków o długości 0,05 mm.

Co dzieje się na maszynie: sterowanie CNC traktuje każdy odcinek jako osobny segment trajektorii. Głowica zwalnia przed każdym punktem węzłowym. Kontur, który przy prawidłowej geometrii łukowej wycina się w 40 sekund, zajmuje ponad dwie minuty. Przy każdym wyhamowaniu moc lasera pozostaje stała — na krawędzi pojawiają się nadtopienia i kraterowanie.

Skutek: czas cięcia rośnie trzykrotnie, a krawędź wymaga szlifowania. Koszt jednostkowy detalu wzrasta bez żadnej korzyści dla projektu.

Jak uniknąć: przed eksportem zamień splajny na łuki i linie. Większość środowisk CAD ma tę funkcję pod nazwą uproszczenia lub konwersji geometrii. Docelowa tolerancja przybliżenia 0,01–0,05 mm jest w pełni wystarczająca dla cięcia laserowego.

4. Podwójny kontur po eksporcie z systemu 3D

Co znajduje się w pliku: dwa identyczne, nałożone na siebie kontury zewnętrzne, powstałe przy rzutowaniu modelu bryłowego na płaszczyznę. Wizualnie plik wygląda poprawnie.

Co dzieje się na maszynie: jeśli błąd nie zostanie wychwycony w przygotowaniu produkcji, wiązka przejeżdża tę samą szczelinę dwukrotnie. Drugie przejście, prowadzone już przez powietrze w gotowym rzazie, wypala krawędź i rozszerza szczelinę o kilka dziesiątych milimetra.

Skutek: detal wychodzi poniżej wymiaru nominalnego, z krawędzią o obniżonej jakości. Przy naszej kontroli plików taki błąd zwykle wychwytujemy, ale każda korekta wydłuża wdrożenie i opóźnia wycenę.

Jak uniknąć: uruchom w programie CAD funkcję usuwania duplikatów przed zapisaniem pliku. Kontrolnie sprawdź łączną długość konturu — dwukrotnie większa od oczekiwanej wartość jednoznacznie wskazuje na duplikat.

5. Cale zamiast milimetrów

Co znajduje się w pliku: rysunek eksportowany z domyślnymi ustawieniami jednostek imperialnych, bez informacji o jednostce w metadanych.

Co dzieje się przy wdrożeniu: detal o nominalnych wymiarach 200 × 150 mm interpretowany jest jako 200 × 150 cali, czyli 5080 × 3810 mm. Geometria nie mieści się w polu roboczym maszyny i błąd zostaje wykryty od razu. Groźniejszy jest przypadek odwrotny — mały detal, którego skala 25,4-krotnie odbiega od zamierzonej, ale nadal mieści się na arkuszu.

Skutek: w najlepszym razie zapytanie o wyjaśnienie i opóźnienie oferty. W najgorszym — wycięta partia w błędnej skali.

Jak uniknąć: zawsze dołączaj rysunek poglądowy w PDF z dwoma lub trzema wymiarami kontrolnymi, w tym wymiarem gabarytowym. To trzydzieści sekund pracy, które eliminuje całą klasę błędów skali.

6. Żebro o szerokości 1,5 mm w blasze 5 mm

Co znajduje się w pliku: detal z wąskim pasem materiału między dwoma wycięciami — 1,5 mm szerokości przy grubości arkusza 5 mm.

Co dzieje się na maszynie: dwie równoległe szczeliny cięcia w takiej odległości nagrzewają ten sam wąski pas materiału. Nie ma dokąd odprowadzić ciepła. Żebro nadtapia się, odbarwia, a przy cieńszych blachach potrafi się odkształcić lub oderwać.

Skutek: detal do złomowania lub, przy detalach niekrytycznych, element o obniżonej wytrzymałości w miejscu, które miało przenosić obciążenie.

Jak uniknąć: minimalna szerokość pasa materiału to grubość blachy, a przy elementach nośnych 1,5 × grubość. Dla arkusza 5 mm oznacza to żebro minimum 5 mm, bezpiecznie 7,5 mm. Jeśli funkcja wymaga węższego przekroju, rozważ cięcie strumieniem wody — proces bez strefy wpływu ciepła nie stawia takiego ograniczenia.

7. Drobne detale bez mikromostków

Co znajduje się w pliku: 400 podkładek o średnicy 12 mm w blasze 2 mm, każda jako zamknięty kontur bez mostkowania.

Co dzieje się na maszynie: odcięte podkładki nie mają się na czym oprzeć. Część wpada między listwy rusztu, część unosi się na strumieniu gazu i wchodzi w kolizję z dyszą.

Skutek: braki w partii, przerwa na wyczyszczenie stołu, w najgorszym przypadku uszkodzenie dyszy i szkła ochronnego głowicy.

Jak uniknąć: dla detali o wymiarze mniejszym niż 30 × 30 mm zaprojektuj mikromostki o szerokości 0,5–1,0 mm, po jednym na każde 20–30 mm obwodu. Zaznacz w dokumentacji, czy dopuszczasz pozostawienie śladu po mostku, czy detal ma zostać wygratowany.

8. Zamek montażowy bez kompensacji szczeliny cięcia

Co znajduje się w pliku: dwie płyty do połączenia na zamek: występ 10,0 mm i gniazdo 10,0 mm, wymiary nominalne bez naddatków.

Co dzieje się po cięciu: wiązka usuwa materiał o szerokości szczeliny — dla blachy 4 mm to około 0,25 mm, po połowie z każdej strony konturu. Występ wychodzi 9,75 mm, gniazdo 10,25 mm. Powstaje luz 0,5 mm.

Skutek: połączenie z widocznym prześwitem, wymagające podkładek lub przespoinowania. Przy konstrukcji spawanej niedokładne pasowanie przekłada się na odkształcenia po spawaniu.

Jak uniknąć: projektuj pasowania z naddatkiem uwzględniającym szczelinę cięcia, albo — prościej — oznacz w dokumentacji, które wymiary są krytyczne dla pasowania. Kompensację wprowadzamy wtedy na etapie przygotowania programu CAM, bez zmian w Twoim modelu.

Jak poprawnie przygotować projekt pod cięcie laserowe blach?

Wdrożenie standardów projektowych pozwala wykorzystać pełen potencjał technologiczny naszych systemów CNC. Proces przygotowania produkcji staje się transparentny, a efekty wycinania gwarantują wysoką jakość elementów na wymiar.

Rekomendowane formaty plików i struktura warstw

Pliki płaskie powinny być dostarczane w formacie wektorowym .dxf lub .dwg w skali 1:1, ze zdefiniowaną jednostką metryczną (milimetry). Należy usunąć z przestrzeni modelu wszelkie bloki, splajny (zamieniając je na łuki i linie), wymiary, napisy oraz ukryte punkty konstrukcyjne.

Operacje technologiczne należy bezwzględnie podzielić na odrębne warstwy. Zalecana systematyka to przypisanie osobnych warstw dla konturów zewnętrznych, wycięć wewnętrznych, grawerowania oraz linii pomocniczych (wskazujących np. oś gięcia prasami krawędziowymi).

Minimalne odstępy, promienie i mikromostki – zalecenia praktyczne

Podczas konstruowania geometrii utrzymuj zasadę, według której średnica minimalnego otworu wynosi 1,2 x grubość blachy. Odległość krawędzi otworu od brzegu detalu nie powinna być mniejsza niż 1,5 x grubość materiału. Zapewnia to integralność strukturalną i stabilność wymiaru.

Zaokrąglaj kąty wewnętrzne minimalnym promieniem równym 0,5 mm. W przypadku długich, smukłych wycięć lub detali o skomplikowanym kształcie zewnętrznym, umiejscawiaj w projekcie mikromostki (szczeliny w konturze) o szerokości 0,5-1,0 mm, co zabezpieczy element podczas obróbki na stole rusztowym.

Wskazówki dotyczące tolerancji i uwzględniania materiału

Definiuj tolerancje geometryczne w sposób rynkowy, adekwatny do obróbki blach. Ścisłe tolerancje (np. w klasie IT) stosuj wyłącznie w punktach kluczowych z perspektywy kinematyki lub montażu. W dokumentacji bezwzględnie określ docelowy gatunek materiału oraz jego grubość nominalną.

Planuj otwory pod gwintowanie lub operacje rozwiercania z odpowiednim naddatkiem na obróbkę wiórową. Uwzględnij także naddatki procesowe na ewentualne powłoki galwaniczne lub malarskie, które powiększą wymiar zewnętrzny i zmniejszą średnice otworów.

Lista kontrolna przed wysłaniem projektu do cięcia laserowego

Zanim przekażesz nam dokumentację techniczną, zweryfikuj plik według poniższych punktów. Systematyczna kontrola zapewnia płynne rozpoczęcie współpracy i kompleksową realizację zadania:

• Skala i wymiary: Zapis rysunku w formacie 1:1 [mm]. Rysunek poglądowy (PDF) zawiera kluczowe wymiary kontrolne.
• Czystość wektorowa: Geometria oparta na ciągłych poliliniach. Brak otwartych konturów, zduplikowanych linii i elementów tła.
• Parametry minimalne: Średnice otworów równe lub większe niż 1,2x grubość materiału; narożniki wewnętrzne zdefiniowane promieniem (min. 0,5 mm).
• Organizacja warstw: Odseparowane linie cięcia zewnętrznego, otworów, linii graweru oraz osi gięcia.
• Dane materiałowe: Jednoznacznie zdefiniowany gatunek stopu oraz grubość arkusza.
• Procesy sekwencyjne: Zdefiniowane wymagania dla obróbki następczej (gięcie, walcowanie, obróbka mechaniczna, spawanie).
• Zarządzanie rewizjami: Czytelne nazewnictwo plików (np. NumerRysunkuNazwaDetaluRewizja.dxf).

Rzetelne przygotowanie zapytania pozwala na natychmiastowe opracowanie technologii i przygotowanie szczegółowej wyceny. Skontaktuj się z nami i poproś o wycenę Twojego projektu.

Podsumowanie zasad projektowania pod cięcie laserowe blach

Precyzyjna obróbka metali przy użyciu systemów laserowych rozpoczyna się przy stacji roboczej projektanta. Umiejętność przełożenia koncepcji inżynierskiej na język czytelny dla środowiska CNC determinuje jakość końcową produktu. Błędy rysunkowe rzutują na stabilność procesu produkcyjnego, podnoszą koszt wyrobu i wydłużają czas dostawy.

Zastosowanie optymalnych formatów, zachowanie odstępów technologicznych oraz uwzględnienie procesu obróbki plastycznej na zimno (gięcie, walcowanie) i łączenia metali, przekłada się na produkcję powtarzalnych elementów najwyższej jakości. Partnerstwo w projekcie opiera się na wiedzy i wymianie informacji technicznych.

BudExpert dostarcza profesjonalne rozwiązania dopasowane do indywidualnych wymagań przemysłu. Zleć nam precyzyjną obróbkę metalu – skontaktuj się z naszym zespołem, aby dobrać odpowiednią technologię i uzyskać indywidualną wycenę dla Twojej konstrukcji.

Checklista: 24 błędy i jak ich uniknąć

Przejdź przez listę przed przekazaniem dokumentacji. Każdy punkt to błąd, jego konsekwencja i konkretne działanie zapobiegawcze.

Plik i geometria

1. Otwarte kontury → maszyna nie wygeneruje ścieżki cięcia. Zamknij wszystkie obrysy; sprawdź funkcją weryfikacji geometrii w CAD.
2. Zduplikowane linie → dwukrotne przejście wiązki, wypalona krawędź, zaniżony wymiar. Usuń duplikaty przed eksportem; kontrolnie porównaj łączną długość konturu.
3. Splajny w geometrii → wielokrotne wydłużenie czasu cięcia i kraterowanie krawędzi. Konwertuj na łuki i linie z tolerancją 0,01–0,05 mm.
4. Błędne jednostki lub skala → detal w skali 25,4 × lub odrzucenie pliku. Zapisz w milimetrach, w skali 1:1; dołącz PDF z wymiarami kontrolnymi.
5. Bloki, wymiary, ramki i teksty w przestrzeni modelu → linie niebędące krawędziami detalu trafiają do ścieżki cięcia. Wyczyść plik do samych konturów; napisy przekonwertuj na krzywe.
6. Wszystko na jednej warstwie → ryzyko zastosowania parametrów cięcia do linii graweru lub odwrotnie. Rozdziel warstwy: kontur zewnętrzny, otwory, grawer, osie gięcia, linie pomocnicze.
7. Brak zarządzania rewizjami → produkcja z nieaktualnej wersji rysunku. Stosuj nazewnictwo z numerem rysunku i rewizją, np. RYS-1042_wspornik_R3.dxf.

Geometria detalu

8. Otwory mniejsze niż 1,2 × grubość → stożek, grat, brak pasowania gwintu. Sprawdź tabelę wartości minimalnych; przy mniejszych średnicach rozważ erozję drutową.
9. Ostre narożniki wewnętrzne → karb, koncentracja naprężeń, kraterowanie przy wyhamowaniu głowicy. Zaokrąglaj promieniem minimum 0,5 mm, przy blachach powyżej 10 mm — 1,5 mm.
10. Wąskie pasy i żebra → nadtopienie, odkształcenie, obniżona nośność. Utrzymaj szerokość minimum równą grubości blachy, przy elementach nośnych 1,5 ×.
11. Otwory zbyt blisko krawędzi detalu → wyrwanie materiału lub deformacja obrysu. Odległość minimum 1,5 × grubość arkusza.
12. Drobne detale bez mikromostków → wpadnięcie pod ruszt, kolizja z głowicą. Mostki 0,5–1,0 mm dla detali poniżej 30 × 30 mm.
13. Ostre wierzchołki na obrysie zewnętrznym → ryzyko urazu przy montażu, problem z powłoką malarską. Fazuj lub zaokrąglaj krawędzie zewnętrzne.

Materiał i tolerancje

14. Brak gatunku materiału w dokumentacji → wycena na materiale zastępczym, błędny dobór gazu i parametrów. Podaj oznaczenie (np. S355J2, 1.4301, EN AW-5754) oraz grubość nominalną.
15. Ciasne tolerancje na całym detalu → wzrost kosztu bez korzyści funkcjonalnej. Oznacz wyłącznie wymiary krytyczne; pozostałym pozostaw tolerancję ogólną.
16. Brak kompensacji szczeliny cięcia w pasowaniach → luz rzędu 0,3–0,5 mm w zamkach montażowych. Oznacz wymiary pasowania — kompensację wprowadzimy w CAM.
17. Brak naddatku na powłoki → po malowaniu proszkowym otwory tracą 0,1–0,2 mm średnicy. Uwzględnij grubość powłoki w średnicach otworów i pasowaniach.
18. Brak naddatku na obróbkę wiórową → otwór cięty laserowo nie zastąpi otworu rozwiercanego. Zaznacz otwory do rozwiercania i gwintowania na osobnej warstwie.

Procesy następcze

19. Otwory zbyt blisko linii gięcia → owalizacja, utrata współosiowości, problem z montażem. Minimum 2,5 × grubość plus promień gięcia; alternatywnie otwór fasolkowy.
20. Brak osi gięcia w pliku → ryzyko zagięcia w niewłaściwym miejscu lub kierunku. Nanieś osie na osobnej warstwie i podaj kierunek gięcia w rysunku poglądowym.
21. Brak podcięć w narożnikach gięcia → pęknięcie lub sfałdowanie materiału w narożniku. Zaprojektuj podcięcie o szerokości minimum równej grubości blachy.
22. Brak zamków pozycjonujących w konstrukcjach spawanych → długie ustawianie w przyrządach, odkształcenia po spawaniu. Zaprojektuj wycięcia i występy pozycjonujące — samopozycjonujący się zestaw skraca montaż.
23. Grawer zaplanowany po cięciu → detal traci sztywność i przesuwa się w trakcie znakowania. Umieść grawer na osobnej warstwie z adnotacją o wykonaniu przed cięciem konturu.
24. Brak informacji o dalszych operacjach → wycena obejmie samo cięcie, a nie pełny cykl. Wypisz w zapytaniu wszystkie kolejne etapy: gięcie, walcowanie, spawanie, obróbka mechaniczna, malowanie.
