Cięcie laserowe – kompendium: blachy, rury, stal, aluminium

Cięcie laserowe to rozdzielanie metalu za pomocą światła. Wiązka lasera skupiona jest w punkcie o średnicy porównywalnej z grubością ludzkiego włosa. W tym punkcie metal nagrzewa się tak szybko, że topi się i częściowo odparowuje. Strumień gazu wydmuchuje ciekły materiał ze szczeliny, a głowica przesuwa się dalej wzdłuż zaprogramowanego konturu.

Cały proces można rozłożyć na cztery etapy:

1. Powstanie wiązki. Źródło laserowe wytwarza światło o jednej długości fali i wysokiej energii.
2. Skupienie. Soczewka w głowicy zbiera wiązkę w punkt o średnicy zwykle 0,1–0,3 mm. Ta koncentracja energii, nie sama moc, decyduje o zdolności cięcia.
3. Stopienie materiału. Temperatura w punkcie skupienia wielokrotnie przekracza temperaturę topnienia metalu.
4. Usunięcie stopu. Gaz podawany przez dyszę pod ciśnieniem 1–25 barów wyrzuca ciekły metal w dół szczeliny.

Warto znać cztery pojęcia, które pojawiają się w dalszej części tekstu i w każdej wycenie:

Pojęcie	Co oznacza
Kerf (rzaz)	szerokość szczeliny wyciętej przez wiązkę, zwykle 0,1–0,5 mm; jest kompensowana w programie, aby detal miał wymiar z rysunku
Ognisko (fokus)	punkt najsilniejszego skupienia wiązki; jego położenie względem powierzchni blachy ustawia się dla każdej grubości osobno
Piercing (przebicie)	wejście wiązki w materiał przed rozpoczęciem konturu; każdy otwór w detalu to jedno przebicie, a każde przebicie zajmuje czas
HAZ (strefa wpływu ciepła)	wąski pas przy krawędzi, w którym struktura metalu zmieniła się pod wpływem temperatury

Czym cięcie laserowe różni się od pozostałych metod? Narzędzie nie dotyka materiału. Nie ma nacisku, nie ma zużywających się ostrzy, nie trzeba przygotowywać matryc. Zmiana kształtu detalu to zmiana pliku, nie przezbrojenie maszyny. Dzięki temu ta sama technologia obsługuje pojedynczy prototyp i serię kilku tysięcy sztuk.

Czego laser nie zrobi. Nie przetnie ekonomicznie stali grubszej niż ok. 25–30 mm, nie poradzi sobie z materiałami odbijającymi wiązkę bez odpowiedniego źródła i nie zastąpi cięcia strumieniem wody tam, gdzie materiał nie może się nagrzać. Te granice opisujemy szczegółowo w dalszej części kompendium.

Czym jest cięcie laserowe i gdzie znajduje zastosowanie?

W nowoczesnym przemyśle od technologii wymaga się maksymalnej precyzji oraz optymalizacji czasu pracy. Cięcie laserowe odpowiada na te potrzeby, zmieniając standardy obróbki metali. Pozwala na wytwarzanie zarówno mikroskopijnych detali, jak i masywnych elementów konstrukcyjnych. Zrozumienie parametrów tego procesu ułatwia dopasowanie technologii do Twojego indywidualnego projektu.

Technologia cięcia laserowego – definicja i zasada działania

Cięcie laserowe to zaawansowany proces termiczny. Silnie skupiona wiązka lasera kierowana jest na powierzchnię materiału, powodując jego błyskawiczne nagrzanie, stopienie lub odparowanie.

Równolegle do szczeliny cięcia podawany jest pod ciśnieniem gaz techniczny (tlen lub azot), który usuwa płynny metal, zapewniając czystość strefy cięcia. W efekcie uzyskujemy wąską, wolną od zanieczyszczeń linię podziału.

Kluczowe dla precyzji wykonania jest sterowanie wiązką. Odpowiada za to zaawansowany układ optyczny oraz systemy CNC. Dzięki nim możliwe jest wycinanie najbardziej złożonych kształtów z tolerancjami rzędu setnych części milimetra.

W zależności od zastosowanego źródła (lasery światłowodowe Fiber, CO2) obrabiamy materiały o zróżnicowanej grubości, co czyni tę technologię wysoce uniwersalną.

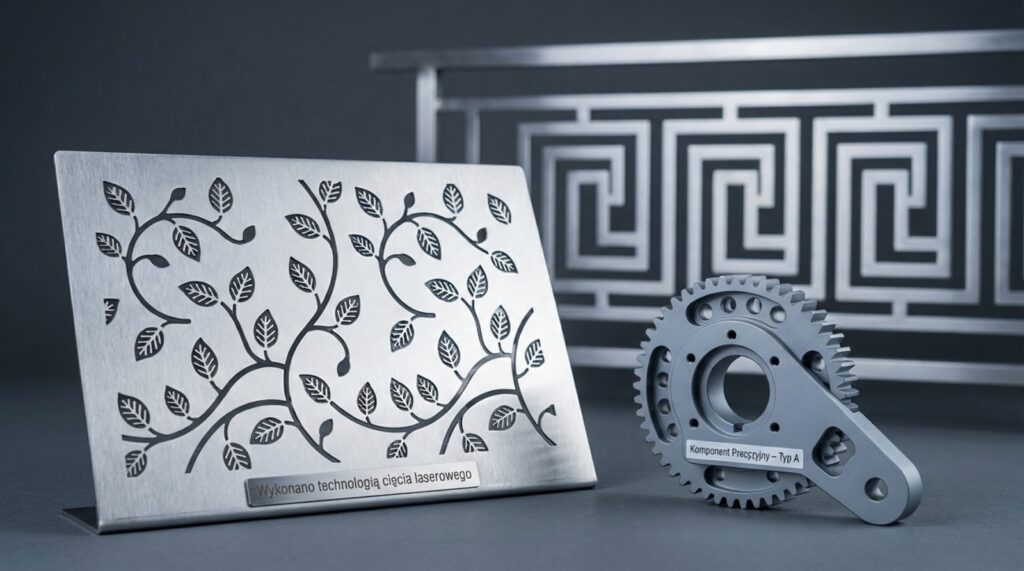

Najważniejsze branże korzystające z cięcia laserowego

Dopasowane rozwiązania laserowe znajdują zastosowanie w wielu rygorystycznych sektorach. Korzystają z nich m.in. branża motoryzacyjna, budowlana, inżynieria maszynowa, a także przemysł medyczny i elektroniczny.

Technologia ta jest niezastąpiona tam, gdzie kluczowe są:

• absolutna precyzja i powtarzalność procesu,
• optymalizacja i terminowość realizacji zleceń,
• idealna jakość krawędzi bez konieczności dodatkowej obróbki,
• zdolność do wycinania skomplikowanych konturów 2D i 3D.

Usługi te są fundamentem przy produkcji elementów maszyn rolniczych, konstrukcji nośnych, obudów, narzędzi oraz zaawansowanych detali architektonicznych.

Zalety technologii cięcia laserowego

Analizując dostępne metody obróbki, technologia laserowa dostarcza nie tylko doskonałych parametrów technicznych, ale przede wszystkim realnie obniża koszty i czas produkcji, co czyni ją niezawodnym wyborem dla przemysłu.

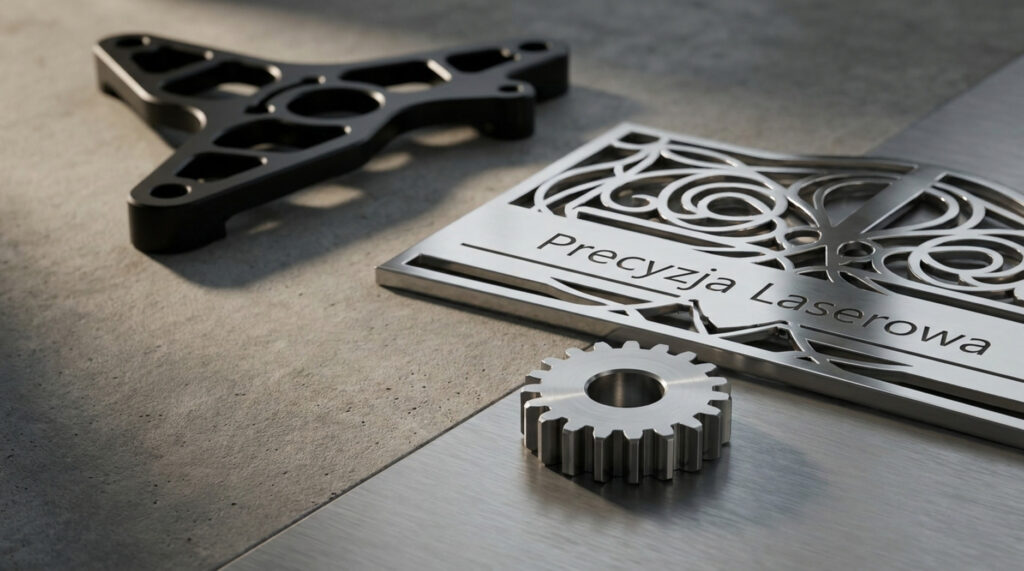

1. Precyzja i powtarzalność nawet dla skomplikowanych kształtów

Zasadniczą przewagą jest utrzymanie rygorystycznych tolerancji wymiarowych. Nowoczesny park maszynowy gwarantuje wycinanie elementów z dokładnością ułamków milimetra, niezależnie od liczby otworów czy ostrych kątów w projekcie.

Powtarzalność ta, zgodna z normami takimi jak ISO 9001:2015, eliminuje błędy w produkcji seryjnej i znacząco przyspiesza późniejsze etapy montażu czy spawania.

2. Wysoka jakość krawędzi oraz minimalizacja odkształceń

Obróbka mechaniczna często pozostawia zadziory i naprężenia. Wiązka lasera zapewnia gładką krawędź cięcia. Ponadto strefa wpływu ciepła (HAZ – Heat Affected Zone) jest zredukowana do minimum. Dzięki temu eliminujemy ryzyko deformacji termicznych, co jest szczególnie istotne przy pracy z cienkimi blachami oraz aluminium.

3. Wydajność procesu i elastyczność produkcji od pojedynczych sztuk po serie

Automatyzacja skraca czas realizacji zleceń. Laser zapewnia elastyczność: od wykonania pojedynczego prototypu, przez krótkie serie, aż po produkcję masową. Wdrożenie zmian w projekcie ogranicza się do aktualizacji pliku CAD/CAM, bez ponoszenia kosztów przezbrajania maszyn. To podejście gwarantuje pełne partnerstwo w projekcie i szybką reakcję na Twoje potrzeby.

Porównanie cięcia laserowego z innymi metodami obróbki

Wybór technologii zależy od specyfikacji materiału i wymagań projektu. Precyzyjna obróbka metali to także umiejętność doboru właściwej metody do konkretnego zadania.

Cięcie laserem a plazmą, tlenem i strumieniem wody (waterjet)

Każda z technologii posiada własną specyfikację techniczną:

• Cięcie plazmowe: szybkie rozwiązanie dla grubych blach stalowych. Ustępuje jednak laserowi pod względem jakości krawędzi oraz precyzji, generując szerszą strefę wpływu ciepła i większą chropowatość powierzchni.
• Cięcie tlenowe (gazowe): przeznaczone do bardzo grubej stali węglowej. Metoda opłacalna przy dużych przekrojach, ale wolniejsza i pozostawiająca zgorzelinę. Nie nadaje się do obróbki stali nierdzewnej i aluminium.
• Cięcie strumieniem wody (waterjet): technologia „na zimno”, idealna dla materiałów wrażliwych na temperaturę. Urządzenia takie jak WaterJet Sweden pozwalają na obróbkę bez odkształceń termicznych (nawet do 200 mm grubości), tnąc stal, aluminium, szkło czy ceramikę. Jest to proces wysoce precyzyjny, choć przy cieńszych blachach metalowych laser pozostaje szybszy.

Dla detali o grubości do 25 mm laser najczęściej deklasuje alternatywy precyzją, jakością i tempem pracy.

Korzyści lasera względem metod mechanicznych

Tradycyjne gilotyny i wykrawarki ustępują technologiom laserowym na kilku płaszczyznach:

• Obróbka bezdotykowa: brak fizycznego nacisku eliminuje zarysowania materiału oraz problem zużywających się narzędzi tnących.
• Złożona geometria: maszyny CNC precyzyjnie wycinają skomplikowane kontury bez konieczności przygotowywania matryc.
• Szybkie prototypowanie: aktualizacja kształtu wymaga jedynie korekty pliku wektorowego.
• Optymalizacja materiałowa: wąska szczelina cięcia oraz zaawansowany nesting (algorytmy układania detali) minimalizują straty surowca.

Jak przebiega proces cięcia laserowego blach, rur, stali i aluminium?

Kompleksowa realizacja projektu wymaga precyzyjnej kontroli na każdym etapie – od analizy rysunku technicznego po weryfikację jakości gotowego elementu.

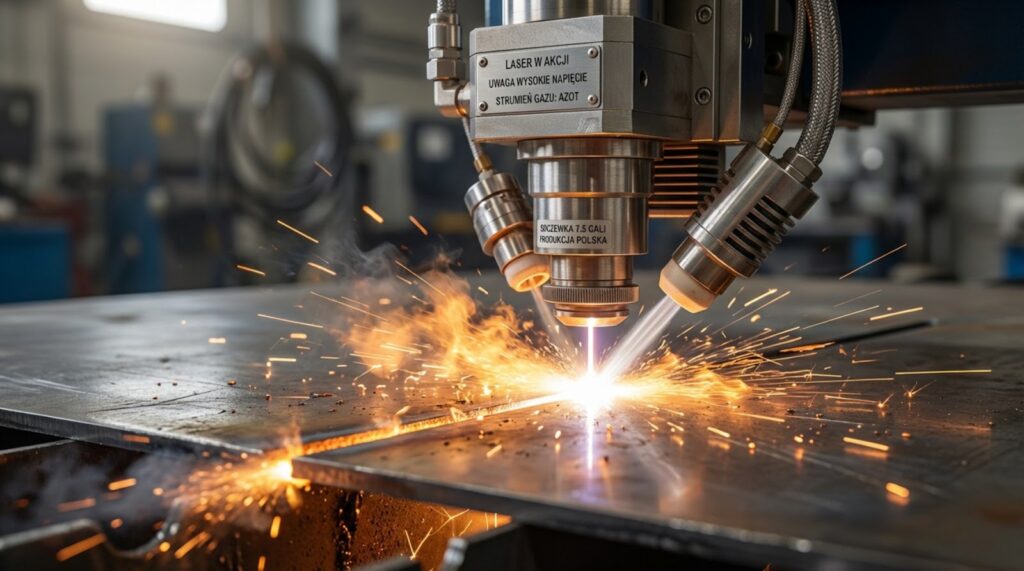

Budowa i typy wycinarek laserowych (CO₂, Fiber, Nd:YAG)

Rdzeniem każdej wycinarki jest źródło wiązki. W nowoczesnym parku maszynowym stosuje się przede wszystkim:

• Lasery światłowodowe (Fiber): obecnie najbardziej zaawansowana i pożądana technologia (np. urządzenia z serii Trumpf TruLaser). Cechuje się doskonałą wydajnością, stabilnością oraz idealnym radzeniem sobie z materiałami refleksyjnymi, takimi jak aluminium, mosiądz czy miedź.
• Lasery CO₂: opierają działanie na mieszaninie gazów. Sprawdzają się w obróbce grubszych elementów ze stali, a także tworzyw sztucznych i drewna, choć są bardziej energochłonne niż systemy Fiber.

Na precyzję wykonania wpływają również głowica tnąca, stabilny stół roboczy oraz zaawansowane sterowanie komputerowe.

Etapy procesu cięcia: od projektowania do realizacji

Prawidłowo zaplanowany proces obejmuje:

1. Projektowanie CAD: przygotowanie i optymalizacja modeli technicznych (formaty .dxf, .dwg).
2. Opracowanie CAM: ustalenie trajektorii narzędzia, parametrów technologicznych (moc, gaz), automatyczny nesting i generowanie kodu CNC.
3. Załadunek materiału: bezpieczne pozycjonowanie arkuszy blach lub profili w przestrzeni roboczej obrabiarki.
4. Obróbka właściwa: realizacja cięcia przy wsparciu gazu osłonowego usuwającego stopiony metal.
5. Kontrola jakości: rygorystyczna weryfikacja wymiarów i jakości krawędzi gotowego detalu.

Parametry wpływające na cięcie – moc lasera, prędkość, rodzaj gazu

Na ostateczny rezultat obróbki wpływa ścisła kalibracja maszyn:

• Moc lasera: determinuje maksymalną grubość obrabianego materiału. Niewłaściwy dobór mocy skutkuje przegrzaniem detalu.
• Prędkość cięcia: musi być skorelowana z mocą; zbyt wolny posuw powoduje degradację krawędzi, zbyt szybki – brak pełnego przecięcia.
• Gaz osłonowy:
  • Tlen (O₂): stosowany głównie do stali węglowej; proces egzotermiczny zwiększa prędkość, lecz pozostawia na krawędzi warstwę tlenków.
  • Azot (N₂): wymagany przy stali nierdzewnej, aluminium i metalach kolorowych; chłodzi krawędź i pozostawia ją czystą, pozbawioną przebarwień.
• Ciśnienie gazu: niezbędne do skutecznego wydmuchania stopionego materiału ze szczeliny.
• Ogniskowanie wiązki: precyzyjne ustawienie punktu skupienia względem powierzchni blachy.

Rola oprogramowania CAD/CAM i automatyzacji w cięciu laserowym

Oprogramowanie inżynieryjne pozwala na symulację i optymalizację rozkroju, co bezpośrednio redukuje koszty materiałowe. Integracja maszyn z systemami załadunkowymi i rozładunkowymi minimalizuje przestoje. To właśnie automatyzacja pozwala nam zachować terminowość i pełną kontrolę nad procesem produkcyjnym.

Jakie materiały można ciąć laserem? Charakterystyka blach, rur, stali i aluminium

Różnorodność stopów wymaga dostosowania technologii. Indywidualne rozwiązania pozwalają na bezpieczną i dokładną obróbkę wielu typów metali.

Cięcie blach stalowych – węglowa, nierdzewna, ocynkowana

Stal to podstawowy surowiec w obróbce CNC:

• Stal węglowa: obrabiana w grubościach nawet do 25 mm. Dla grubszych arkuszy często stosuje się tlen, natomiast do cięcia cienkich blach z zachowaniem najwyższej jakości krawędzi preferuje się azot.
• Stal nierdzewna: standardowo wycinana laserem światłowodowym w osłonie azotu (do ok. 20 mm). Gwarantuje to gładkie krawędzie odporne na korozję.
• Stal ocynkowana: wymaga wydajnych systemów odciągowych ze względu na parowanie cynku. Cięcie w osłonie azotu pozwala zachować dobrą strukturę elementu, choć krawędź przecięcia może wymagać wtórnego zabezpieczenia antykorozyjnego.

Możliwości laserowego cięcia aluminium – grubość i jakość krawędzi

Aluminium charakteryzuje się wysokim współczynnikiem odbicia światła, co czyni lasery Fiber idealnym narzędziem do jego obróbki. Z wykorzystaniem azotu możliwe jest uzyskanie krawędzi wolnych od utlenień i mikropęknięć.

Dysponując odpowiednią mocą, obrabiamy arkusze aluminiowe do grubości 16 mm, gwarantując detale gotowe do dalszego montażu lub spawania.

Cięcie rur, profili i elementów 3D

Obróbka laserowa wykracza poza płaskie arkusze. Wykorzystując zaawansowane maszyny z głowicami pięcioosiowymi – takie jak centrum tnące Trumpf Tube 7000 – realizujemy precyzyjne cięcie rur i profili w technologii 3D. Urządzenia te pozwalają na obróbkę materiałów o długości do 6500 mm i średnicy do 254 mm (dla rur) oraz 180×180 mm (dla profili). Precyzyjne wycinanie otworów, zamków montażowych i fazowanie krawędzi radykalnie przyspiesza proces późniejszego spawania konstrukcji.

Specyfika cięcia materiałów trudniejszych (miedź, mosiądz, metale kolorowe)

Stopy miedzi i mosiądzu szybko odprowadzają ciepło i odbijają wiązkę lasera. Ich skuteczna obróbka jest możliwa dzięki laserom światłowodowym w osłonie azotu. Parametry technologiczne pozwalają zazwyczaj na precyzyjne cięcie mosiądzu i miedzi, zachowując czystość i powtarzalność geometryczną krawędzi.

Cięcie laserowe stali nierdzewnej – gatunki, parametry, jakość krawędzi

Stal nierdzewna wymaga innego podejścia niż stal węglowa, i to nie z powodu twardości, lecz chemii. Materiał zawdzięcza odporność korozyjną warstwie tlenku chromu na powierzchni.

Każdy proces termiczny ingeruje w tę warstwę — dlatego przy nierdzewce liczy się nie tylko wymiar detalu, ale też stan jego krawędzi.

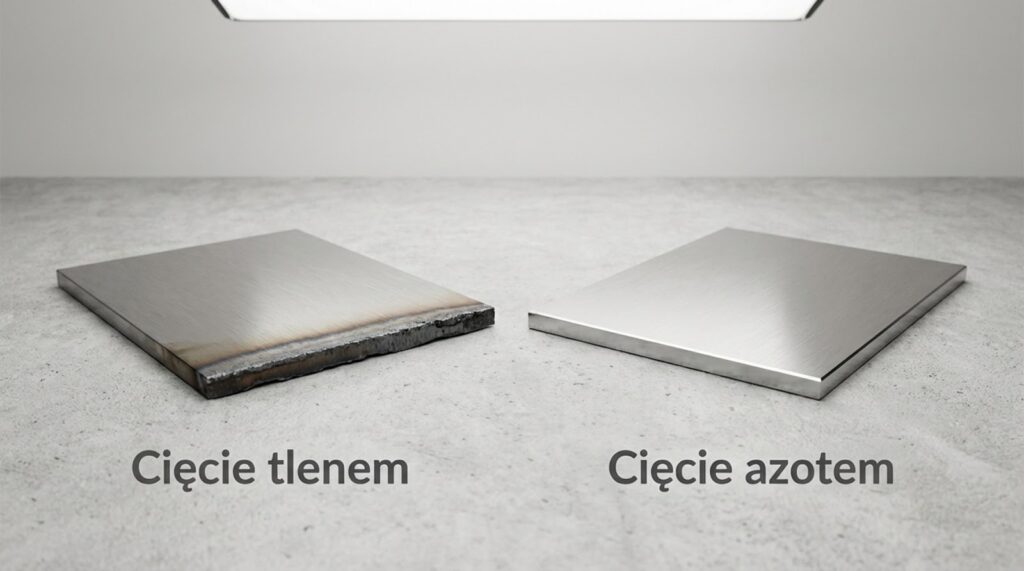

Dlaczego stal nierdzewną tniemy wyłącznie w azocie

Przy stali węglowej tlen jest sprzymierzeńcem: reakcja z żelazem wydziela dodatkowe ciepło i przyspiesza cięcie. Przy nierdzewce ten sam mechanizm działa przeciwnie. Tlen tworzy na przekroju warstwę tlenków chromu o temperaturze topnienia znacznie wyższej niż rdzeń materiału.

Skutki są trzy:

• ciemna, chropowata krawędź wymagająca usunięcia przed spawaniem i przed nałożeniem powłok,
• lokalny ubytek chromu, a więc obniżona odporność korozyjna właśnie w miejscu przyszłej spoiny,
• ryzyko wtrąceń tlenkowych i porowatości, jeśli detal trafi do spawania bez czyszczenia.

Azot o wysokiej czystości odcina dostęp tlenu do strefy cięcia i mechanicznie wyrzuca ciekły stop ze szczeliny. Krawędź pozostaje metalicznie jasna. To rozwiązanie kosztuje więcej w eksploatacji — cięcie wysokociśnieniowe pochłania kilkadziesiąt metrów sześciennych gazu na godzinę — ale eliminuje cały etap obróbki wykańczającej.

Minimalna czystość azotu dla nierdzewki to klasa 4.5 (99,995%). Dla detali przeznaczonych do polerowania, spawania szczelnego lub pracy w środowisku agresywnym stosujemy klasę 5.0.

Gatunki stali nierdzewnej a przebieg cięcia

Gatunek EN	Odpowiednik AISI	Charakterystyka w cięciu	Typowe zastosowanie
1.4301	304	podstawowy gatunek austenityczny, przewidywalny, dobrze rozpoznane parametry	przemysł spożywczy, obudowy, elementy architektoniczne
1.4307	304L	jak 1.4301, niższy węgiel — mniejsze ryzyko uczulenia przy spawaniu	konstrukcje spawane
1.4401 / 1.4404	316 / 316L	dodatek molibdenu, nieco wolniejsze cięcie, wyższa odporność chemiczna	przemysł chemiczny, środowisko morskie
1.4571	316Ti	stabilizowany tytanem, parametry zbliżone do 1.4404	instalacje pracujące w wysokiej temperaturze
1.4016	430	gatunek ferrytyczny, tańszy, mniej plastyczny, wrażliwszy na naprężenia	elementy dekoracyjne, sprzęt AGD
1.4462	duplex 2205	wyższa wytrzymałość, wymaga ostrożnego zarządzania ciepłem	konstrukcje obciążone, przemysł morski
1.4828 / 1.4841	–	stale żarowytrzymałe, ograniczona przewodność cieplna	piece, elementy wysokotemperaturowe

Praktyczny wniosek: gatunki austenityczne z serii 1.43xx i 1.44xx tworzą bazę, dla której parametry są najlepiej opracowane. Duplex i stale żarowytrzymałe wymagają weryfikacji nastaw na próbie przed uruchomieniem serii.

Zawsze podaj nam gatunek materiału w zapytaniu — to informacja, która realnie zmienia technologię, a nie formalność w dokumentacji.

Ograniczenia i sytuacje wymagające konsultacji

Rzetelna ocena wymaga wskazania granic:

• Grubości powyżej 20 mm. Cięcie jest wykonalne przy wysokich mocach, ale czas i zużycie azotu rosną nieproporcjonalnie. Dla płyt masywnych sprawdź z nami cięcie strumieniem wody na urządzeniach WaterJet Sweden — bez strefy wpływu ciepła i bez ograniczenia grubości do 25 mm.
• Otwory o małej średnicy. Praktyczna granica to średnica równa grubości blachy. Otwór 2 mm w arkuszu 8 mm wymaga innej technologii — erozji drutowej lub obróbki mechanicznej.
• Blachy dekoracyjne z folią ochronną. Folię można ciąć razem z materiałem, ale jej rodzaj wpływa na jakość górnej krawędzi. Podaj tę informację w zapytaniu.
• Duplex i stale żarowytrzymałe. Wyższa wytrzymałość i odmienna przewodność cieplna wymagają prób na rzeczywistej partii.
• Naprężenia własne w arkuszu. Blacha z naprężeniami walcowniczymi może odkształcić się w trakcie cięcia, niezależnie od poprawności nastaw. Przy detalach o zaostrzonych tolerancjach warto rozważyć materiał wyżarzony odprężająco.

Co dalej z detalem po cięciu

Krawędź cięta w azocie jest gotowa do kolejnych operacji bez obróbki wykańczającej:

• gięcie na prasach krawędziowych — pamiętaj o uwzględnieniu kierunku włókien i minimalnego promienia gięcia dla danego gatunku,
• spawanie MIG/MAG/TIG — czysty przekrój ogranicza ryzyko porowatości spoiny,
• polerowanie i szczotkowanie — wymaga narzędzi dedykowanych wyłącznie stali nierdzewnej, bez kontaktu z ferrytem,
• pasywacja — odbudowuje warstwę ochronną w strefach poddanych obróbce termicznej.

Realizujemy te etapy w jednym zakładzie, więc detal nie krąży między podwykonawcami, a odpowiedzialność za wymiar i stan powierzchni pozostaje w jednym miejscu.

Skontaktuj się z nami i poproś o wycenę Twojego projektu — po przekazaniu dokumentacji dobierzemy technologię do gatunku materiału i wymagań wobec krawędzi.

Jak dobrać najlepsze parametry cięcia dla różnych materiałów?

Optymalizacja parametrów to zadanie dla doświadczonych technologów. Właściwe ustawienia bezpośrednio warunkują jakość, terminowość i zgodność elementu z normą techniczną.

Wpływ grubości i rodzaju materiału na wybór mocy lasera

Korelacja między grubością a mocą jest bezpośrednia. Cienkie arkusze wymagają precyzyjnego kontrolowania niższych mocy, aby uniknąć degradacji cieplnej. Obróbka grubych blach stalowych (powyżej 15 mm) oraz materiałów refleksyjnych wymusza użycie źródeł o znacznie wyższej mocy w celu ustabilizowania procesu topienia w całej szczelinie.

Zastosowanie azotu i tlenu – jak wybrać gaz osłonowy?

• Tlen (O₂): wspiera proces spalania stali węglowej, co zwiększa wydajność. Krawędź ulega jednak utlenieniu, co może wymagać usunięcia tlenków przed nałożeniem powłok malarskich.
• Azot (N₂): wypycha stopiony metal z rzazu bez wywoływania reakcji chemicznych. Jest niezbędny do obróbki stali nierdzewnych i aluminium, gwarantując krawędź najwyższej jakości.

Typowe błędy przy ustawianiu parametrów i jak ich unikać

1. Niewłaściwa relacja mocy i prędkości: skutkuje brakiem pełnego przecięcia lub poszarpaną krawędzią (gratem).
2. Zbyt wysoka temperatura pracy: generuje niepożądane deformacje termiczne i szerszą strefę szczeliny.
3. Nieodpowiednie ciśnienie gazu: powoduje nagromadzenie żużla na spodniej stronie detalu.
4. Błędne ogniskowanie: osłabia penetrację materiału.

Rozwiązaniem tych problemów jest nadzór wykwalifikowanej kadry operatorskiej oraz systematyczna diagnostyka układów optycznych maszyn.

Czy cięcie laserowe ma ograniczenia i jakie napotyka wyzwania?

Racjonalne partnerstwo w projekcie polega również na otwartym informowaniu o barierach technologicznych i dobieraniu alternatywnych metod obróbki, gdy wymaga tego fizyka materiału.

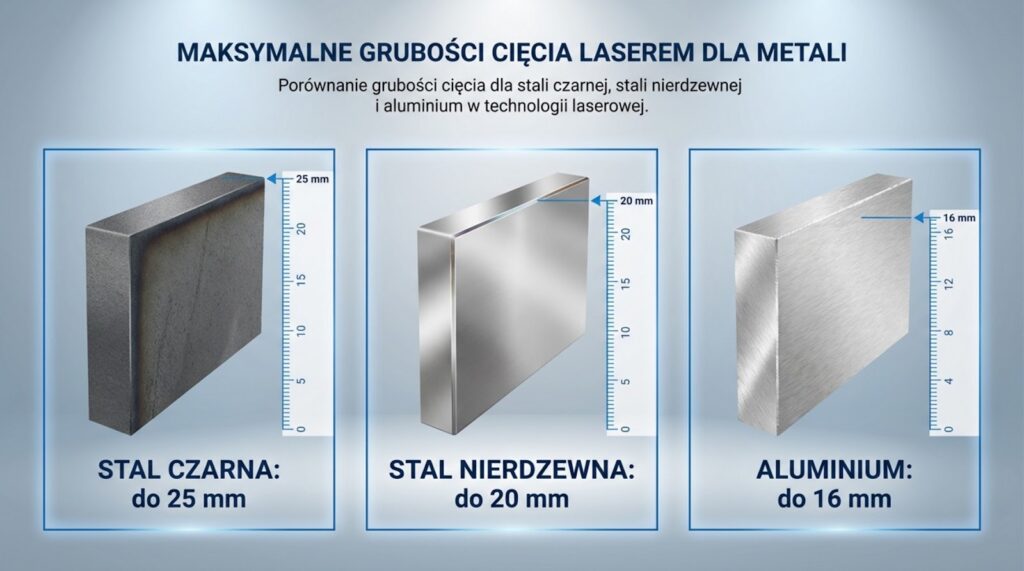

Maksymalna grubość i wielkość detali poddawanych obróbce

Barierą technologiczną dla cięcia laserowego jest grubość powyżej 25-30 mm. Przy tak masywnych płytach stalowych czas obróbki wydłuża się, a koszty rosną, co sprawia, że racjonalniejszym wyborem może okazać się cięcie plazmowe lub wodne.

Ograniczenia wynikają również z pola roboczego maszyny – dla blach standardowo obrabia się arkusze o wymiarach 3000×1500 mm lub 4000×2000 mm.

Ograniczenia cięcia aluminium i metali kolorowych

Metale kolorowe są wysoce refleksyjne. O ile nowoczesne lasery światłowodowe z powodzeniem tną aluminium do 16 mm, o tyle miedź ze względu na szybkie rozpraszanie ciepła wymaga wolniejszego tempa pracy i pozwala na obróbkę cieńszych przekrojów (do ok. 4 mm). Przy grubszych płytach aluminiowych istnieje ryzyko powstawania mikrouszkodzeń struktury krawędzi.

Czynniki wpływające na koszt usługi cięcia laserem

Koszty są zawsze przejrzyste i uzależnione od wymiernych zmiennych technologicznych:

• Rodzaj i grubość surowca (materiały stopowe i refleksyjne są droższe w obróbce).
• Skomplikowanie geometrii (złożone linie wydłużają czas pracy głowicy).
• Ilość przebić (tzw. piercing – każdy start lasera pochłania czas i gaz).
• Rodzaj gazu asystującego (technologia wykorzystująca azot generuje wyższe koszty eksploatacyjne niż ta oparta na tlenie).
• Wielkość zamówienia (produkcje seryjne pozwalają na lepszą optymalizację rozkroju).

Znaczenie jakości materiału wyjściowego

Precyzyjna obróbka metali wymaga odpowiedniego surowca bazowego. Blachy pokryte zaawansowaną korozją, olejami, z wadami walcowniczymi czy naprężeniami wewnętrznymi negatywnie wpływają na przebieg cięcia. Powodują pogorszenie krawędzi, powstawanie zgorzelin oraz stanowią zagrożenie dla wrażliwej optyki maszyn.

Najczęściej zadawane pytania o cięcie laserowe blach, rur, stali i aluminium

Poniżej zestawienie najistotniejszych zagadnień technicznych, z jakimi spotykają się klienci na etapie przygotowania projektu.

Jaką grubość aluminium można ciąć laserowo?

W przypadku zaawansowanych urządzeń wykorzystujących technologię Fiber, cięcie aluminium odbywa się najczęściej w przedziale grubości do 16 mm. Elementy poniżej 10 mm obrabiane są z dużą prędkością, a powstałe krawędzie cechuje wysoka jakość, niewymagająca dalszych operacji wykańczających.

Czy każda stal nadaje się do cięcia laserem?

Standardowe gatunki stali węglowej, nierdzewnej, kwasoodpornej oraz ocynkowanej są idealne do cięcia laserowego. Wyzwaniem mogą być stale bardzo wysokowęglowe lub specyficzne stopy narzędziowe, które bywają podatne na pęknięcia hartownicze przy krawędziach. W takich przypadkach wymagana jest konsultacja technologiczna.

Jak przygotować plik do cięcia laserowego?

Dopasowane rozwiązania rozpoczynają się od poprawnego pliku CAD. Wymagane formaty to wektorowe pliki płaskie, najczęściej .dxf lub .dwg. Aby zapewnić płynną realizację:

• rysunek musi być przygotowany w skali 1:1 (w milimetrach),
• kontury detalu powinny być całkowicie zamknięte (bez przerw w obrysie),
• należy usunąć zdublowane, nakładające się na siebie linie,
• wszelkie litery i napisy muszą zostać przekonwertowane na krzywe,
• projekt należy oczyścić z ramek, wymiarowania i bloków tekstowych niezwiązanych z grawerowaniem,
• linie cięcia zewnętrznego i otworów wewnętrznych powinny być jasno zdefiniowane.

Poprawnie przygotowana dokumentacja pozwala na bezbłędne wdrożenie procesu i optymalizację kosztów wykonania.
