Cięcie wodą: na czym polega i jak działa ta technologia?
Jak precyzyjnie ciąć grube i wrażliwe na temperaturę materiały bez ryzyka ich odkształcenia? W takich przypadkach świetnie sprawdza się cięcie wodą.
Cięcie strumieniem wody (Waterjet) to zaawansowana technologia obróbki na zimno, która wykorzystuje wodę pod ekstremalnie wysokim ciśnieniem (do 6000 barów) do dokładnego rozdzielania metali, tworzyw, szkła czy ceramiki.
Proces ten gwarantuje gładkie krawędzie i zachowanie fizykochemicznych właściwości materiału, skutecznie eliminując strefę wpływu ciepła w obrabianym detalu.
Cięcie wodą: na czym polega i jak działa ta technologia?
Czym jest cięcie wodą (waterjet cutting)?
Technologia cięcia strumieniem wody to bezinwazyjna metoda obróbki wykorzystywana zarówno w przemyśle ciężkim, jak i przy zaawansowanych pracach inżynieryjnych. Jej działanie opiera się na skupionym strumieniu wody pod bardzo dużym ciśnieniem, który przecina niemal każdy rodzaj materiału.
Zasadniczą przewagą tej technologii jest praca „na zimno”. W przeciwieństwie do obróbki laserowej czy plazmowej materiał nie ulega nagrzewaniu. Dla Twojego projektu oznacza to brak wypaczeń, brak topienia krawędzi oraz zachowanie struktury wewnętrznej elementu.
Cięcie wodą najczęściej stosujemy przy materiałach podatnych na uszkodzenia termiczne, takich jak stopy specjalne, stal narzędziowa, szkło oraz kompozyty.
Strumień cieczy (w zależności od potrzeb wzbogacony o ziarno ścierne) działa niezwykle precyzyjnie. Gotowe elementy na wymiar charakteryzują się wysoką powtarzalnością i czystą powierzchnią cięcia, eliminując konieczność kosztownej obróbki wykańczającej.

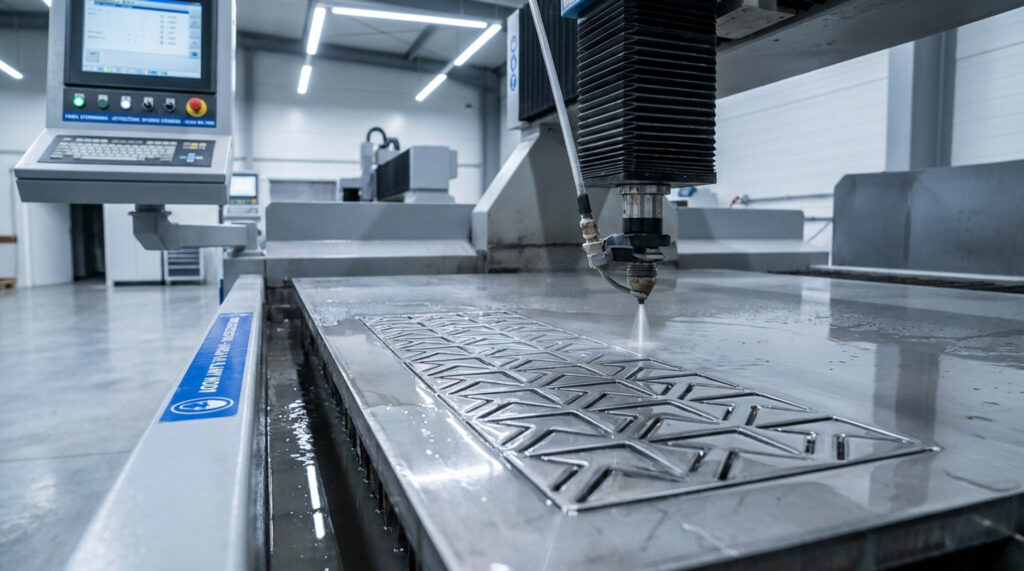

Jak przebiega proces cięcia strumieniem wody?
Realizacja zlecenia obróbki rozpoczyna się od importu projektu CAD (np. w formacie DWG lub DXF). Plik ten konwertowany jest na instrukcje dla maszyny sterowanej numerycznie (CNC). Zaawansowany system precyzyjnie kieruje głowicą tnącą w oparciu o zaprogramowane ścieżki, zapewniając dokładność wykonania kształtów dochodzącą do ±0,09 mm.
W trakcie samego procesu roboczego pompa generuje bardzo wysokie ciśnienie. Woda tłoczona jest przez mikroskopijną kryzę, formując spójny strumień o prędkości naddźwiękowej.
Podczas obróbki twardszych stopów do głowicy automatycznie podawane jest ścierniwo, potęgujące właściwości tnące układu.
Nasi specjaliści monitorują cały cykl produkcyjny, dbając o właściwe mocowanie materiału oraz kalibrację maszyny, aby dostarczyć wysoką jakość gotowych elementów.
Jakie są typy cięcia wodą: czysta woda vs. woda ze ścierniwem?
W zależności od wymagań projektu stosujemy dwa warianty technologiczne. Dobieramy je bezpośrednio do grubości i twardości surowca.
Cięcie czystą wodą wykorzystujemy do materiałów miękkich, gdzie sama siła kinetyczna strumienia z łatwością separuje włókna czy strukturę surowca. Budowa głowicy w tym trybie jest uproszczona. Zapewnia to precyzyjne, gładkie cięcie takich surowców jak gumy, pianki poliuretanowe, materiały izolacyjne oraz określone tworzywa sztuczne.
Cięcie wodą ze ścierniwem wdrażane jest przy twardych materiałach produkcyjnych (stale konstrukcyjne, stal nierdzewna, aluminium, kamień, szkło hartowane). Do strumienia wodnego w komorze miksującej dodawane jest ścierniwo (przeważnie granat), które działa jak mikroskopijne ostrza frezujące.
Jakie materiały można ciąć wodą?
Kluczową przewagą wycinarek wodnych na tle obrabiarek termicznych jest szerokie spektrum materiałowe. Brak generowania ciepła pozwala pracować ze zróżnicowanymi, często problematycznymi surowcami z zachowaniem najwyższej precyzji strukturalnej.
Cięcie metali: stal, aluminium, miedź i inne
Technologia zapewnia najwyższą klasę wykonania przy precyzyjnej obróbce metali węglowych, nierdzewnych (np. kwasoodpornych), jak i metali kolorowych: stopów aluminium, miedzi, tytanu czy mosiądzu.
Co istotne, proces nie rozhartowuje krawędzi i eliminuje ryzyko pęknięć związanych z obciążeniami termicznymi, przez co wycięty komponent wykazuje pierwotną wytrzymałość mechaniczną pożądaną w zastosowaniach przemysłowych.
Obróbka kamienia, ceramiki i szkła
Waterjet obrabia materiały skrajnie kruche bez wywoływania drgań udarowych typowych dla pił i frezów. Płynny przebieg skrawania wykorzystujemy do wycinania zaawansowanych profili w marmurze, granicie, posadzkowym gresie oraz w szkle laminowanym i hartowanym bez ryzyka zarysowań czy mikropęknięć bocznych.
Tworzywa sztuczne i materiały kompozytowe
Przy tworzywach polimerowych i kompozytach (pleksiglas, włókna szklane, karbon, kevlar) strumień wodny zapobiega topnieniu krawędzi – powszechnemu zjawisku przy użyciu laserów. Nie wydzielają się trujące opary, a precyzyjna energia wiązki zabezpiecza kompozyty przed rozwarstwianiem (delaminacją).
Cięcie drewna, gumy i innych nietypowych materiałów
Urządzenia precyzyjnie tną grube przekroje gumy, uszczelnienia zbrojone, poliuretany, a także drewno czy sklejkę wodoodporną, zachowując nienaruszone, nieprzypalone lica powierzchni roboczej.
Jakie są największe zalety cięcia wodą?
Nasze usługi w zakresie technologii strumienia wody oferują zestaw unikalnych korzyści, niezbędnych podczas realizowania zleceń obwarowanych ostrymi normami jakościowymi (m.in. ISO 9001:2015).
1. Brak wpływu temperatury na materiał
Jak omówiono wcześniej, brak wprowadzania ciepła chroni metal przed naprężeniami odkształcającymi. Utrzymanie w 100% naturalnej formy materiałowej jest decydujące w przemyśle lotniczym, zbrojeniowym czy automotive, dając inżynierom przewidywalny i weryfikowalny technologicznie komponent.
2. Precyzyjna i gładka krawędź cięcia
Odpowiednio skalibrowany posuw i nacisk pozostawia wysoką klasę gładkości krawędzi, eliminując żużel, załamania i sople. Uzyskanie czystej linii cięcia sprawia, że detal może zostać od razu skierowany do dalszej, kompleksowej realizacji (np. do spawania MIG/MAG/TIG), minimalizując koszty dodatkowego szlifowania maszynowego.
3. Minimalna szczelina i wysoka dokładność
Zogniskowany strumień wytwarza cienką szczelinę, wymuszającą minimalną stratę surowca wyjściowego. Dzięki programowaniu CNC uzyskujemy wąskie odstępy pomiędzy detalami (nesting) i gwarancję obróbki do ±0,09 mm powtarzalności wymiarowej na przestrzeni całej serii produkcyjnej.
4. Brak odkształceń, przebarwień, ani stref wpływu ciepła
Wykluczenie strefy oddziaływania termicznego (HAZ) chroni detale z powlekanego i polerowanego aluminium bądź stali kwasoodpornej przed oksydacyjnymi przebarwieniami, zadowalając wytyczne estetyczne klientów oraz zachowując integralność powłoki antykorozyjnej.
5. Szerokie zastosowanie
Maszyna nie jest ograniczona refleksem świetlnym metalu (jak miedź w kontakcie ze starszymi laserami CO2). Ten sam nowoczesny park maszynowy umożliwia profilowanie miękkiego teflonu i pancernego tytanu w trakcie jednego dnia obróbczego.
Kiedy warto wybrać cięcie wodą zamiast innych technologii?
Wybór najodpowiedniejszej metody cięcia należy opierać na twardości surowca, specyfikacji materiałowej projektu oraz rygorach ostatecznego wykończenia.
Porównanie metody z cięciem laserowym i plazmowym
Laserowe cięcie blach odznacza się wyższą szybkością przy cienkich formatkach, jednak wprowadza ciepło topiace metal. Wywołuje to mikronaprężenia i z reguły zwiększa twardość w strefie cięcia, co może negatywnie wpłynąć na proces późniejszego gwintowania lub nawiercania.
Cięcie plazmowe, choć optymalne dla bardzo grubych płyt niewymagających aptekarskiej precyzji, generuje rozbudowaną strefę cieplną oraz spore ukosy na krawędziach.
Cięcie wodne rozwiązuje powyższe problemy techniczne, zastępując tempo pracy perfekcyjną i bezbłędną krawędzią pozbawioną hartowania. Nasi doradcy zawsze analizują dokumentację techniczną, by zasugerować użycie technologii strumienia wodnego, kiedy projekt wymusza ochronę wewnętrznej ciągłości metalu.
Przykłady branż i zastosowań
Wszechstronność cięcia na zimno czyni z technologii waterjet naturalne wsparcie dla wysoce wymagających dziedzin gospodarki:
- Sektor maszynowy i konstrukcyjny: wytwarzanie części zamiennych, wysoce precyzyjnych kół zębatych, rur i elementów do maszyn rolniczych, na które działają ogromne siły zginające i naprężenia.
- Motoryzacja i transport: elementy nośne podwozi i karoserii z zaawansowanych stopów oraz aluminium, dopasowane rozwiązania układów kierowniczych.
- Przemysł przetwórczy i produkcja spożywcza: obróbka nierdzewnych materiałów pracujących w warunkach wymuszających obostrzenia sanitarne (brak nagrzewania zabezpiecza powłokę higieniczną części).
- Architektura budowlana: wycinanie designerskich elementów balustrad, elewacji i systemów klimatyzacyjnych, od których oczekiwana jest nienaganna estetyka.
Wykorzystując nasze zaplecze oparte o nowoczesne standardy certyfikacyjne i urządzenia klasy WaterJet Sweden z pięcioosiowymi głowicami skrawającymi, gwarantujemy rzetelne i terminowe doprowadzenie projektu do gotowego wyrobu produkcyjnego.
Strumień wodny jako ekologiczne, pewne i wszechstronne narzędzie produkcyjne stale zabezpiecza precyzję detali, eliminując odrzuty wymiarowe.
