Park maszynowy
Hala produkcyjna BudExpert w Zabrzu to miejsce, w którym arkusz blachy, rura czy profil zamienia się w gotowy detal lub cały podzespół. Pracujemy na wycinarkach laserowych Trumpf do blach oraz do rur i profili, wycinarce wodnej WaterJet Sweden, czterech prasach krawędziowych Ermak, trzech walcarkach Sahinler i elektrodrążarce drutowej Agie Charmilles. Spawamy ręcznie, spawarkami MIG/MAG i TIG, a także z pomocą cobota Yaskawa. Dzięki temu cięcie, gięcie, zwijanie i łączenie elementów odbywa się w jednym zakładzie, bez przewożenia półproduktów między podwykonawcami.
Poniżej opisujemy maszyny, z których korzystamy na co dzień, wraz z ich najważniejszymi parametrami. To dobry punkt wyjścia, żeby sprawdzić, czy Twój projekt mieści się w naszych możliwościach. Jeśli masz wątpliwości, prześlij rysunek, a dobierzemy technologię.
- 30 mmcięcie laserowe stali nierdzewnej,
stal węglowa do 25 mm - 6500 mmdługość rur i profili ciętych laserem
- 200 mmgrubość cięcia strumieniem wody
- 400 tsiła nacisku pras krawędziowych
- 22 mmgrubość blach zwijanych na walcarkach
- 500 Aspawanie MIG/MAG i TIG oraz cobot
- Lasery do blach
- Lasery do rur i profili
- Gięcie
- Waterjet
- Walcowanie
- Spawanie
- Elektrodrążenie
- Zaplecze
Chcesz dowiedzieć się więcej na temat naszych usług cięcia laserem i kompleksowej obróbki metali?
Skontaktuj się z naszymi specjalistamiWycinarki laserowe do blach Trumpf
Arkusze blach tniemy na wycinarkach laserowych Trumpf TruLaser 3030 i TruLaser 5030. Obie maszyny pracują na arkuszach w formacie do 3000 × 1500 mm, a wysoka powtarzalność cięcia sprawdza się zarówno przy pojedynczych prototypach, jak i przy dużych seriach. Obrabiamy stal węglową i nierdzewną, aluminium, mosiądz oraz miedź.
Więcej o usłudze: laserowe cięcie blachy
Parametry podstawowe
- Stal węglowa
- do 25 mm
- Stal nierdzewna
- do 30 mm
- Aluminium
- do 25 mm
- Mosiądz
- do 10 mm
- Miedź
- do 10 mm
- Format arkusza
- 3000 × 1500 mm

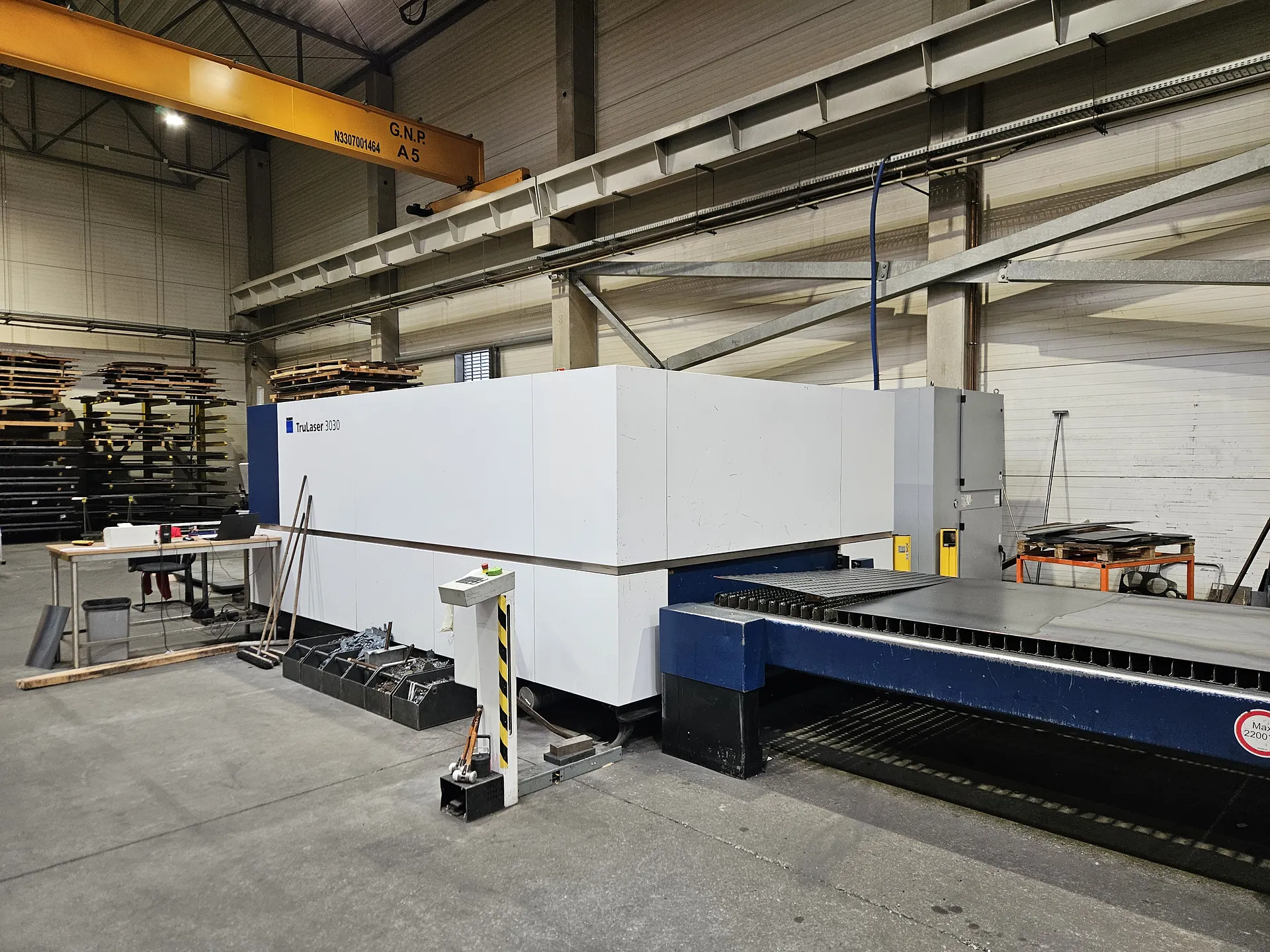

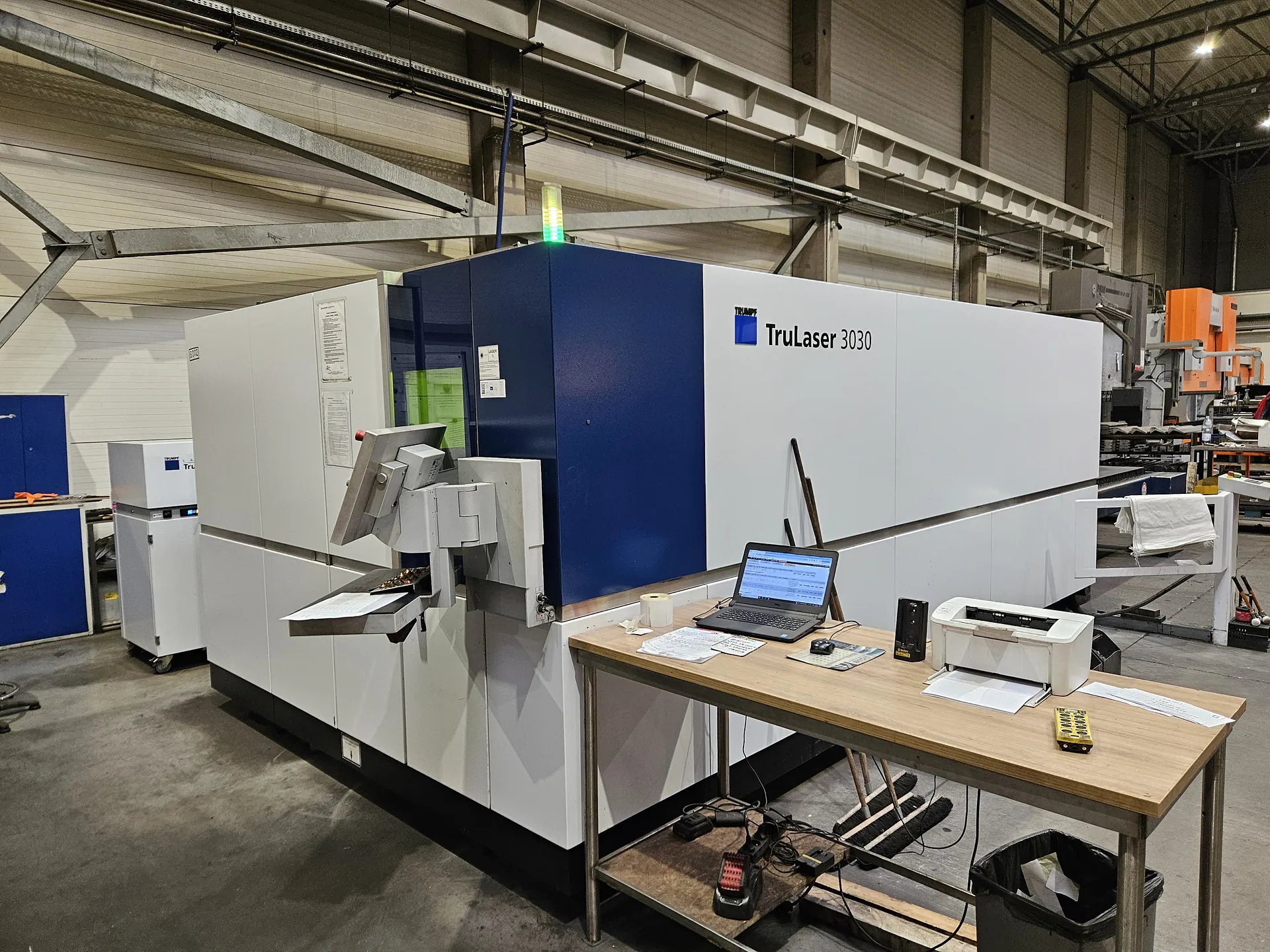

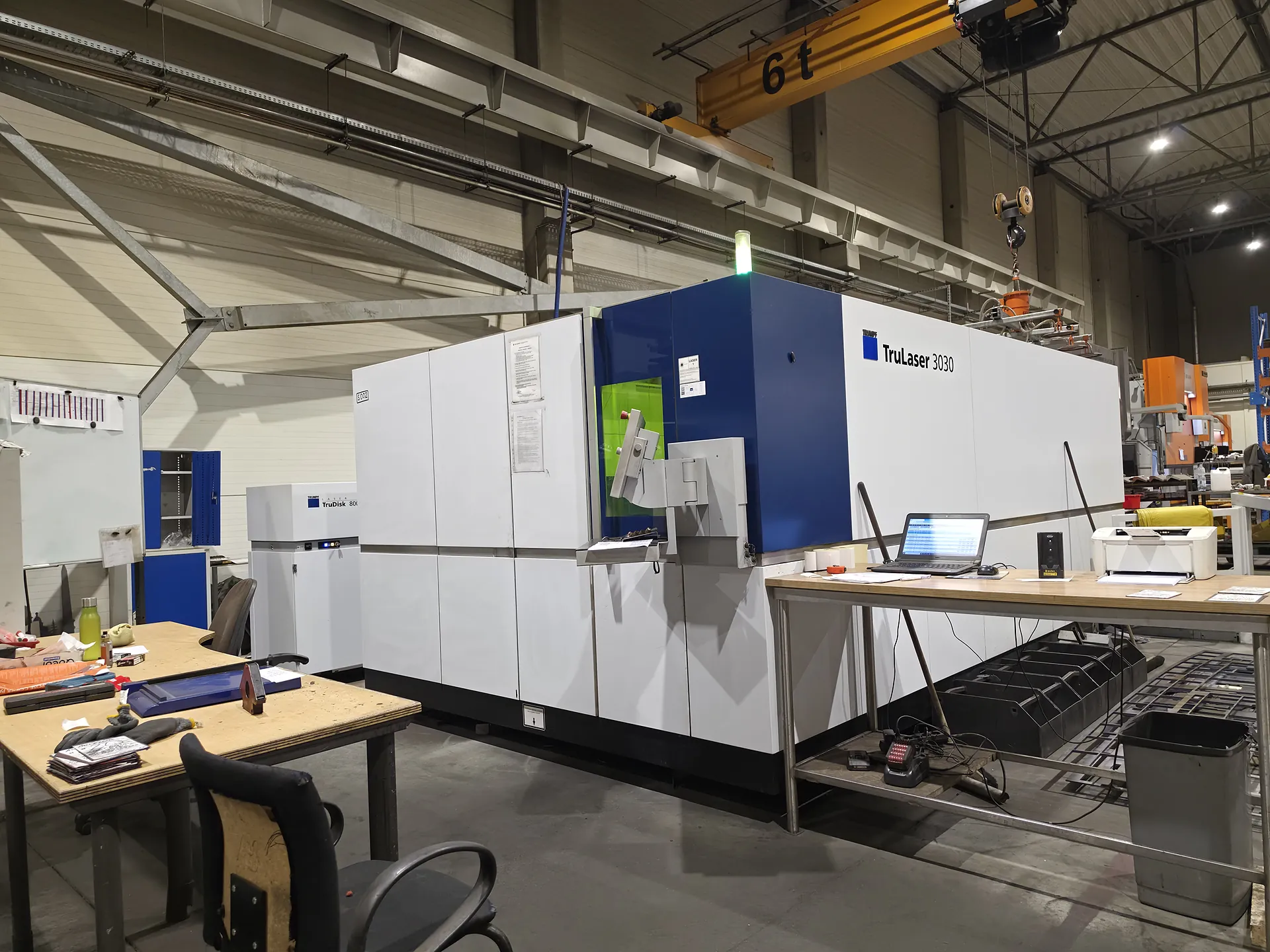

Trumpf TruLaser 3030

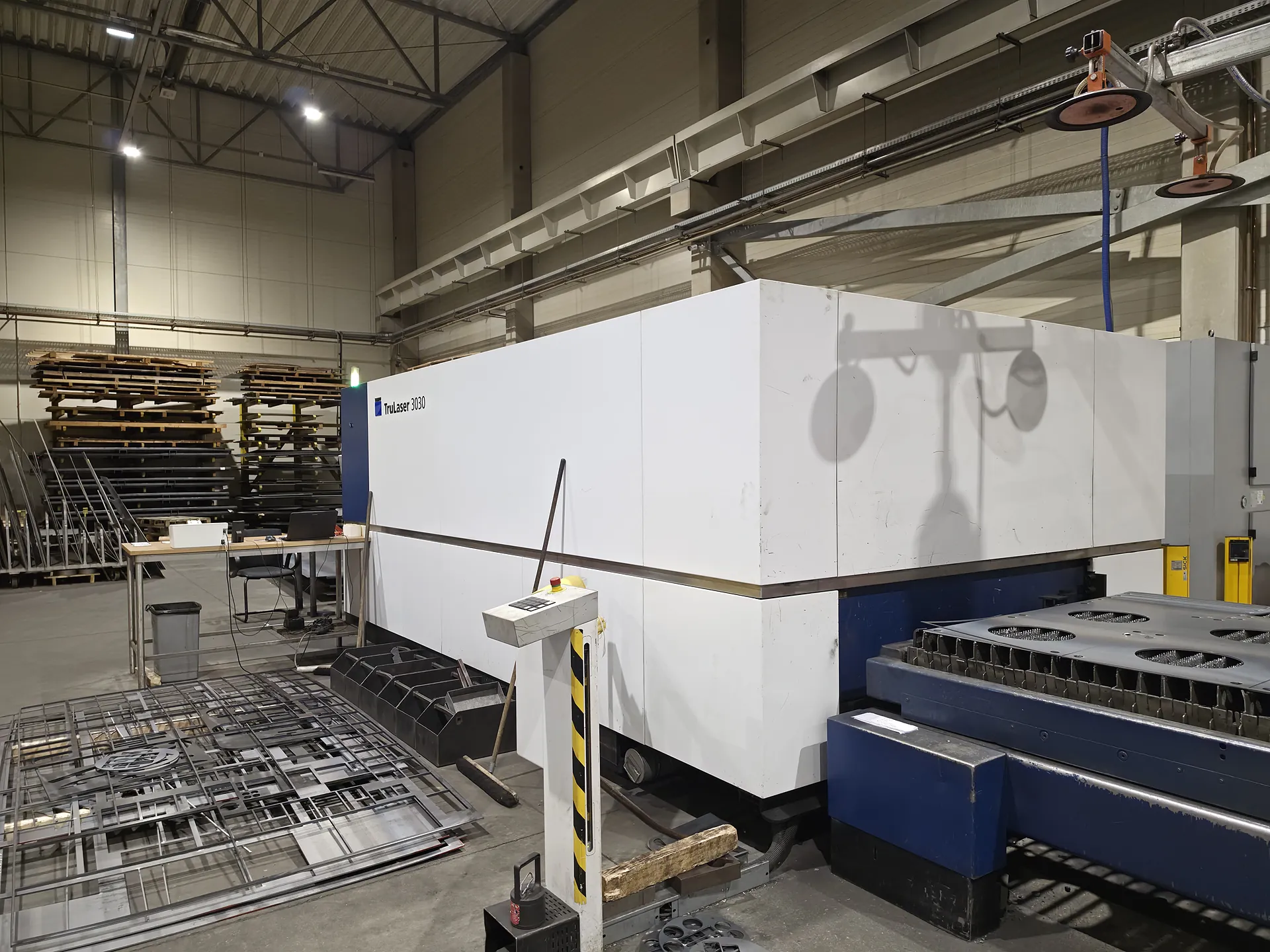

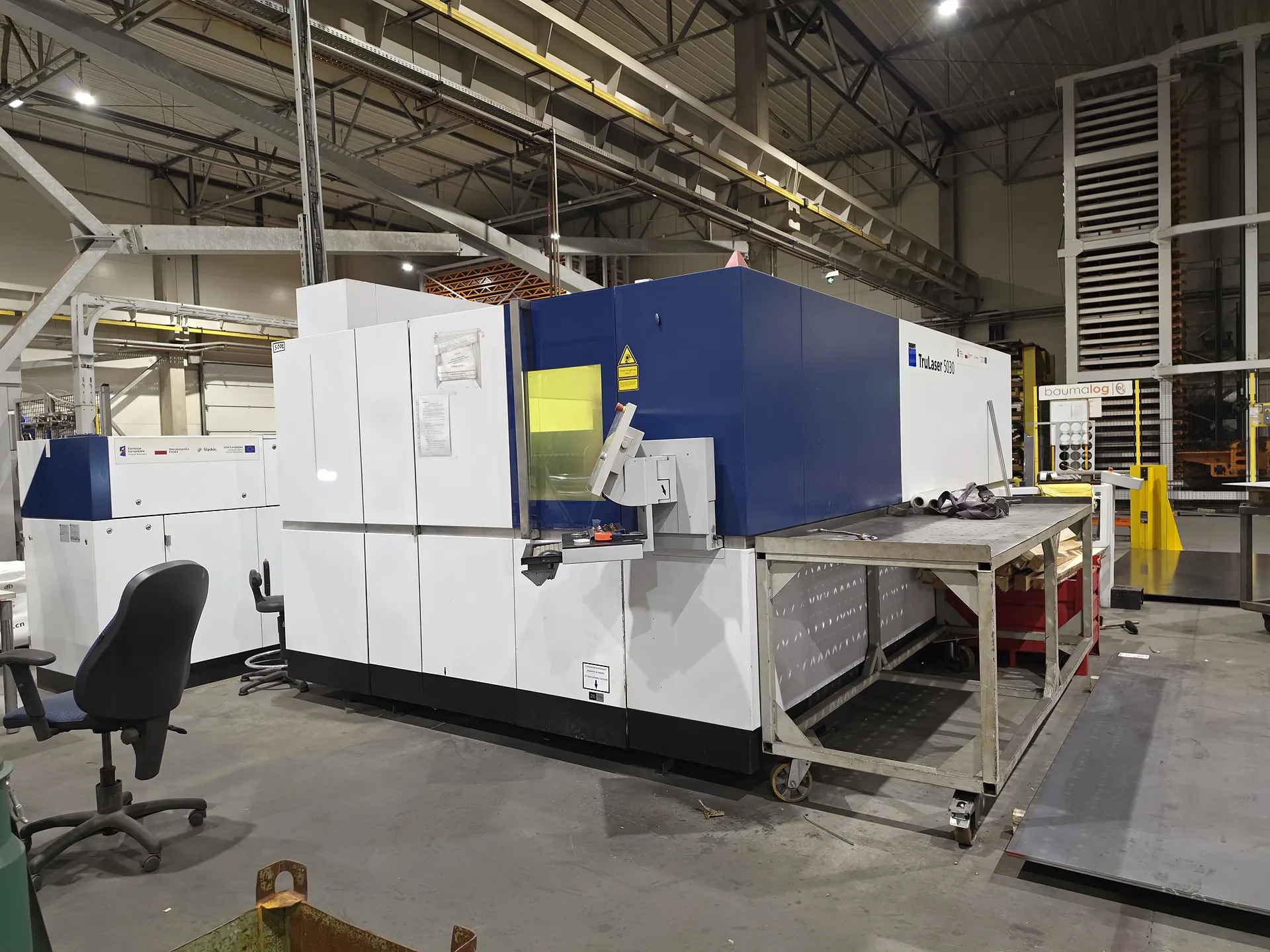

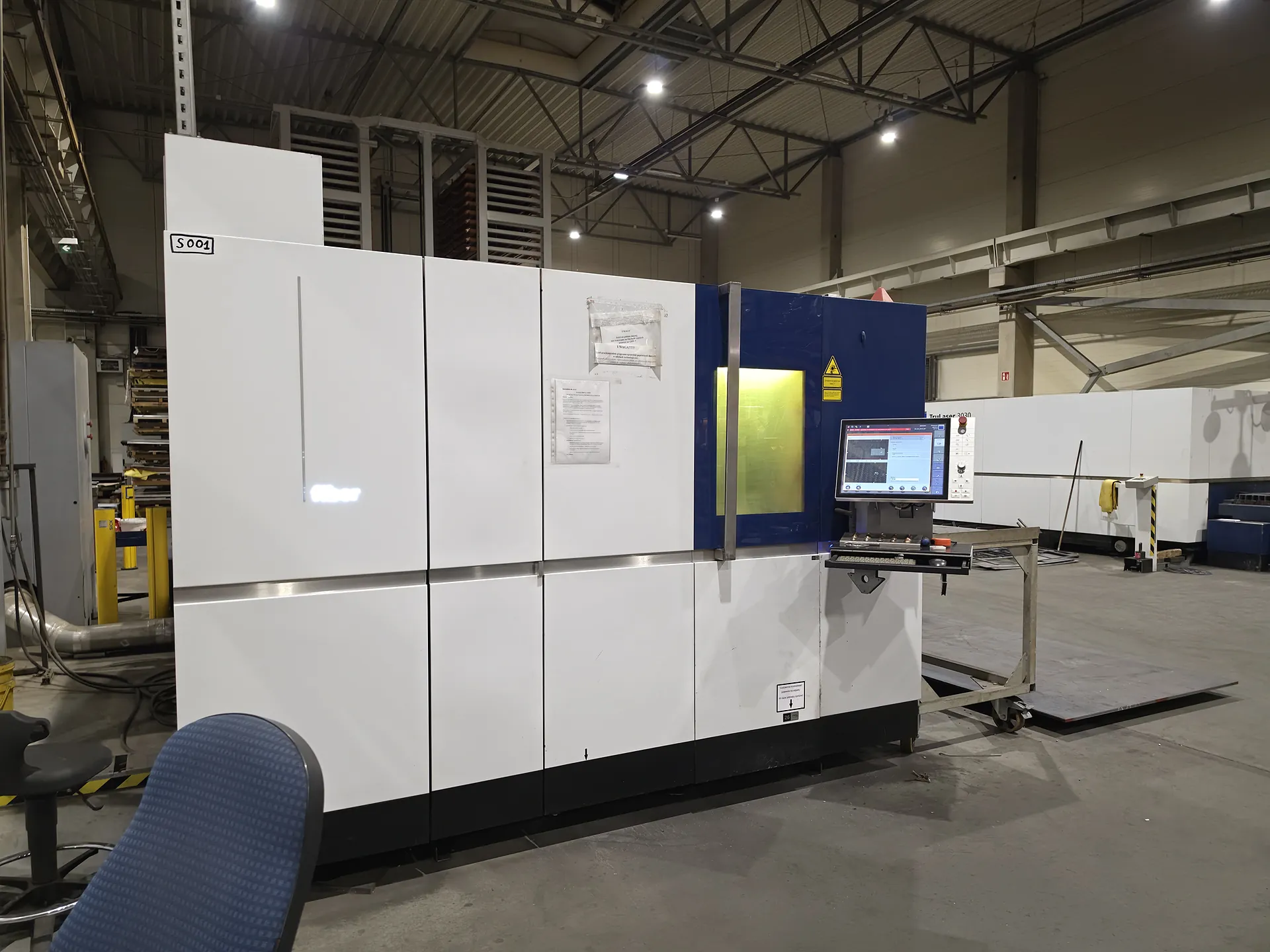

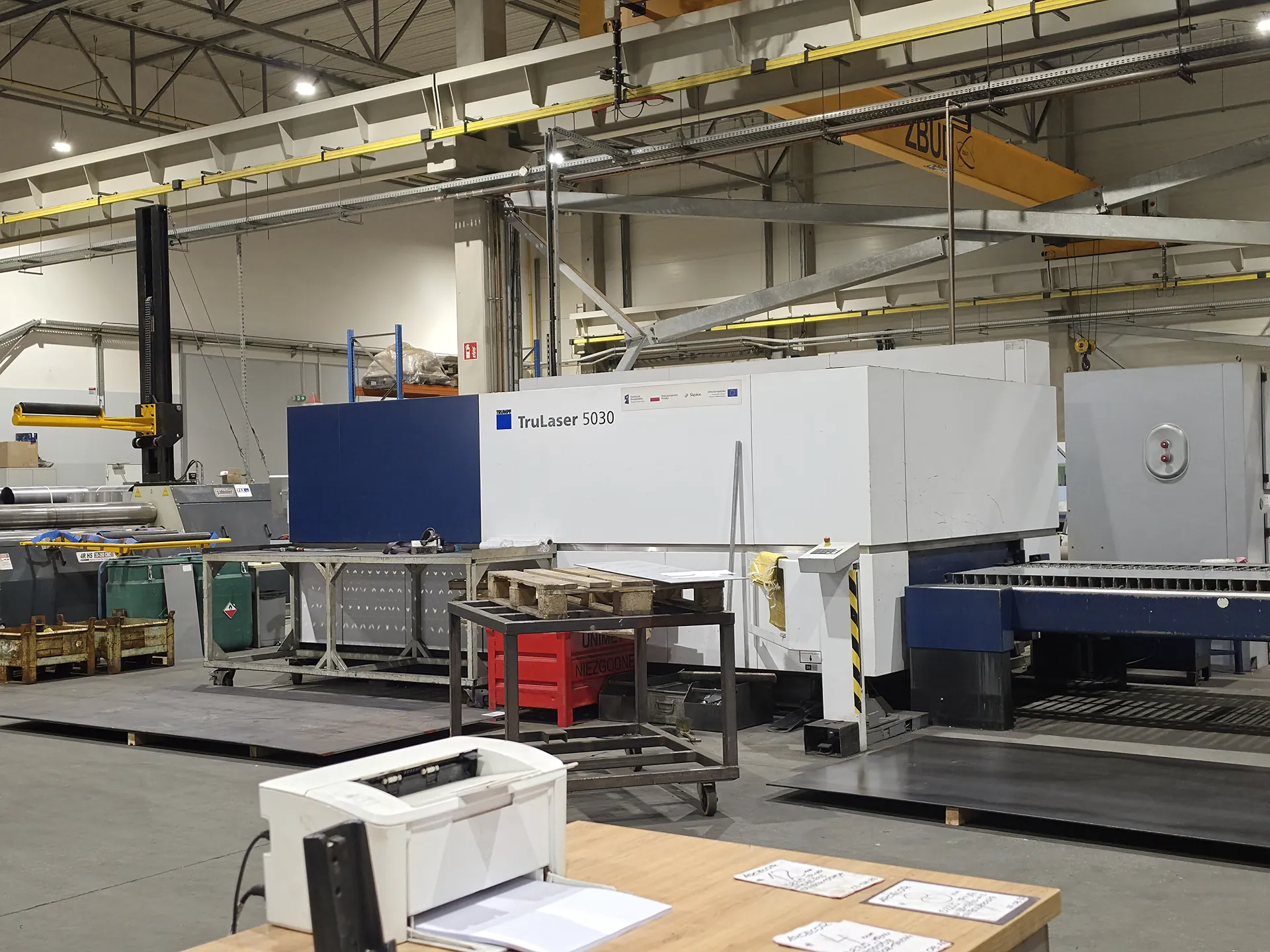

Trumpf TruLaser 5030

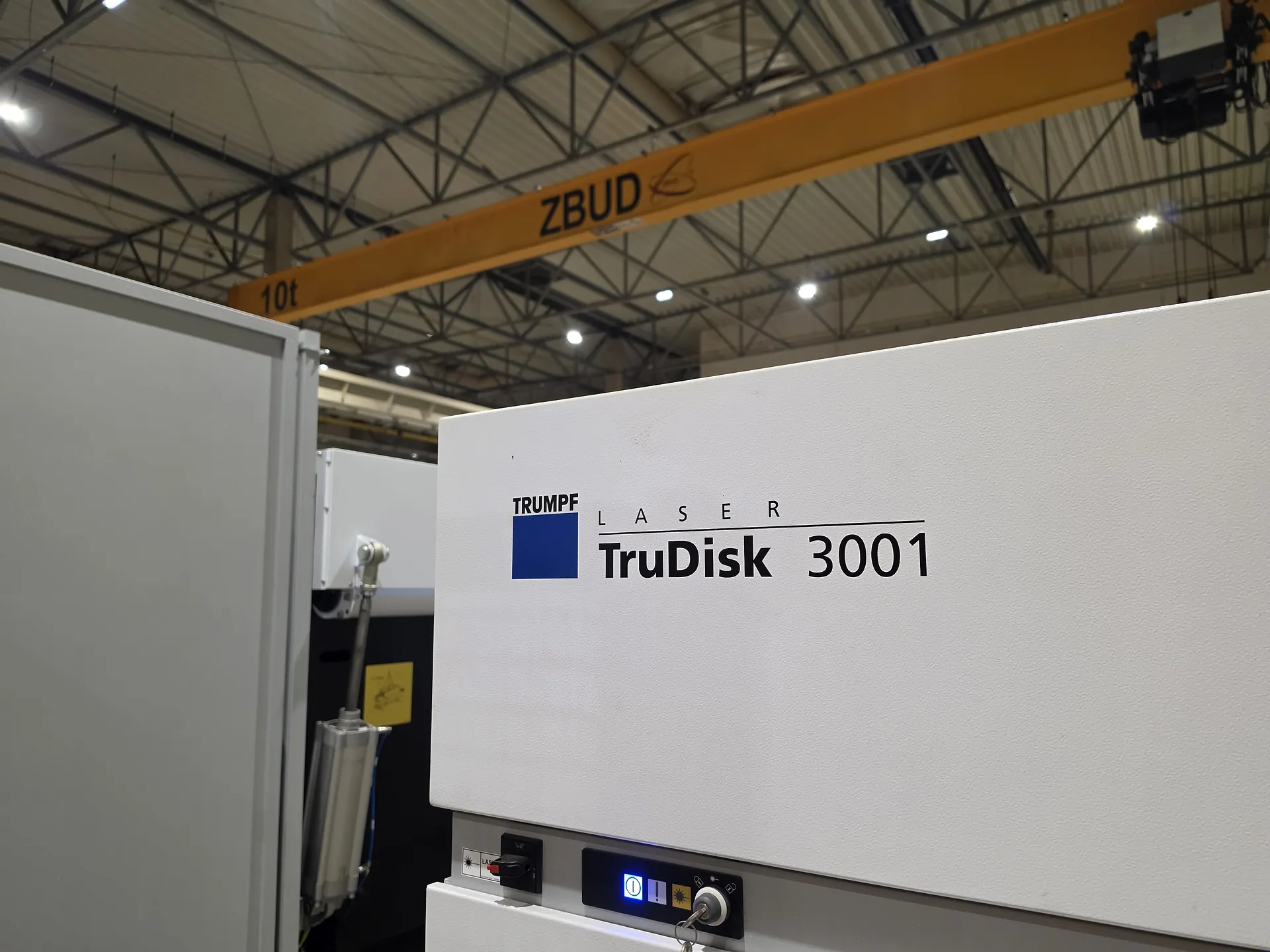

Wycinarki laserowe do rur i profili Trumpf TruLaser Tube
Do cięcia rur i profili używamy dwóch maszyn Trumpf: TruLaser Tube 7000 i TruLaser Tube 5000. Laser wycina w nich otwory, wycięcia montażowe i zakończenia pod kątem w jednym przejściu, więc kształtowniki trafiają do spawania lub montażu bez dodatkowego trasowania i wiercenia. Obrabiamy stal węglową, stal nierdzewną i aluminium.
Więcej o usłudze: laserowe cięcie rur i profili
Parametry podstawowe
- Długość rur i profili
- do 6500 mm
- Grubość ścianki
- do 10 mm
- Rozmiar profilu
- do 180 × 180 mm
- Średnica rury
- do 254 mm

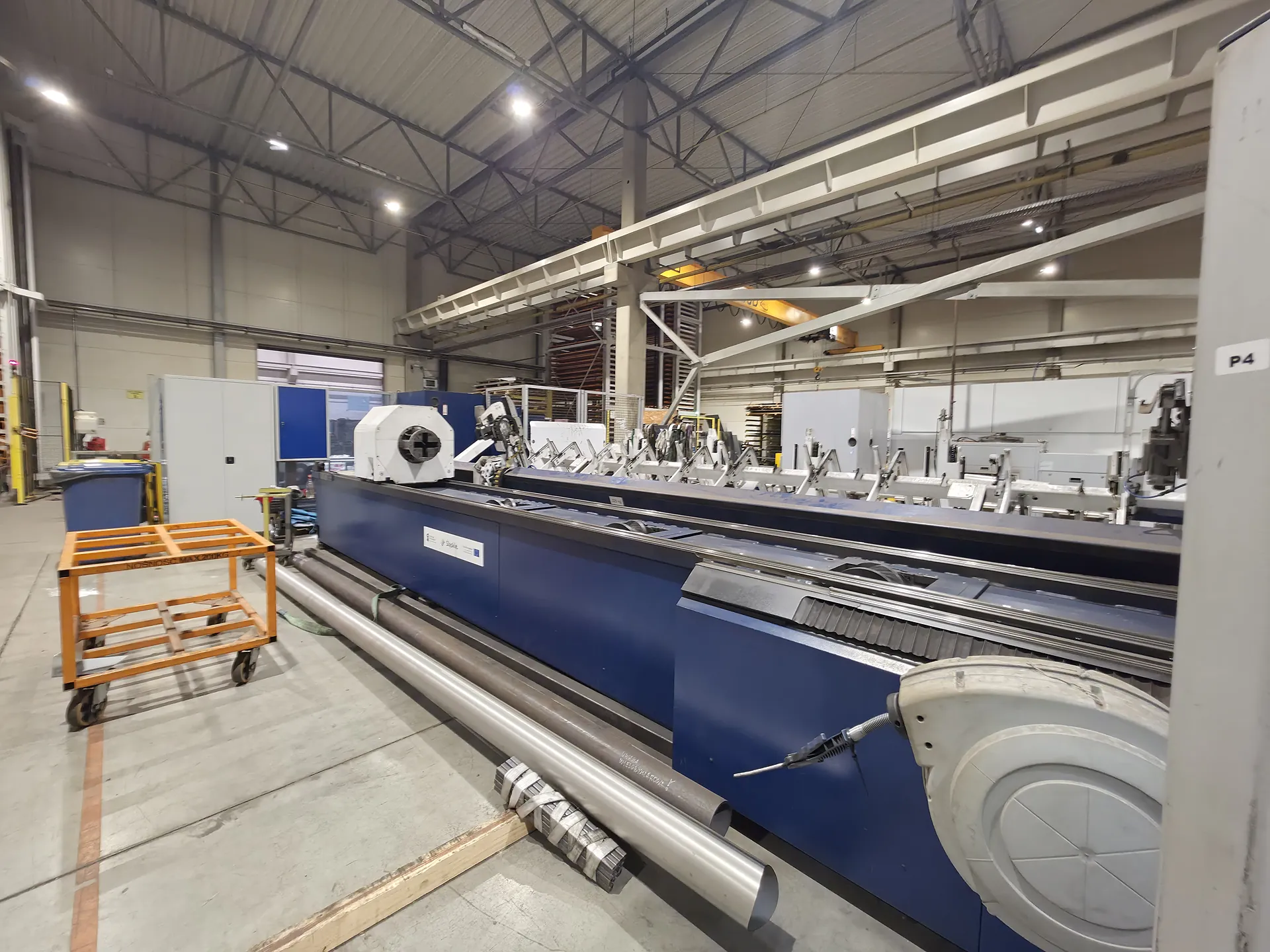

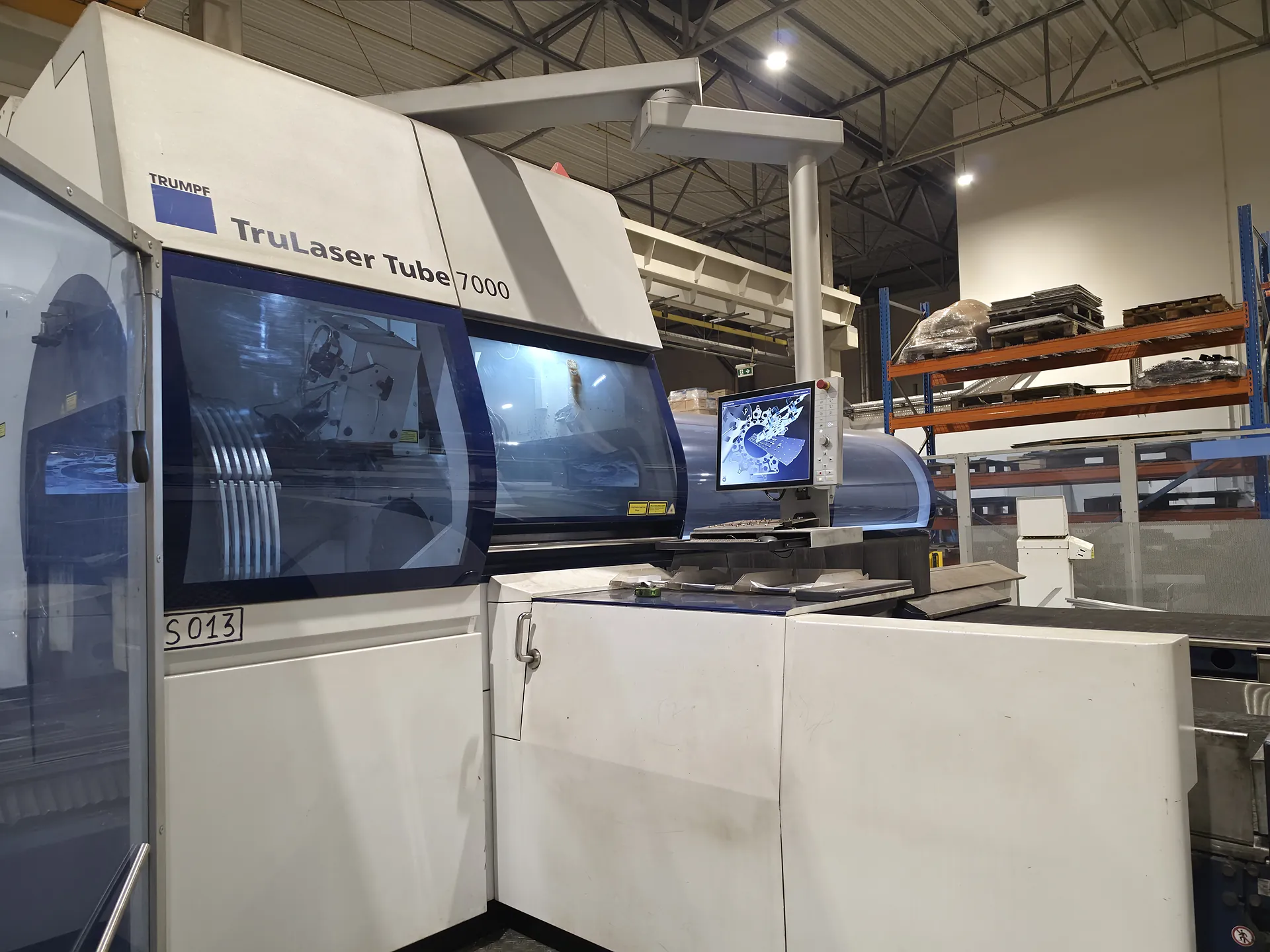

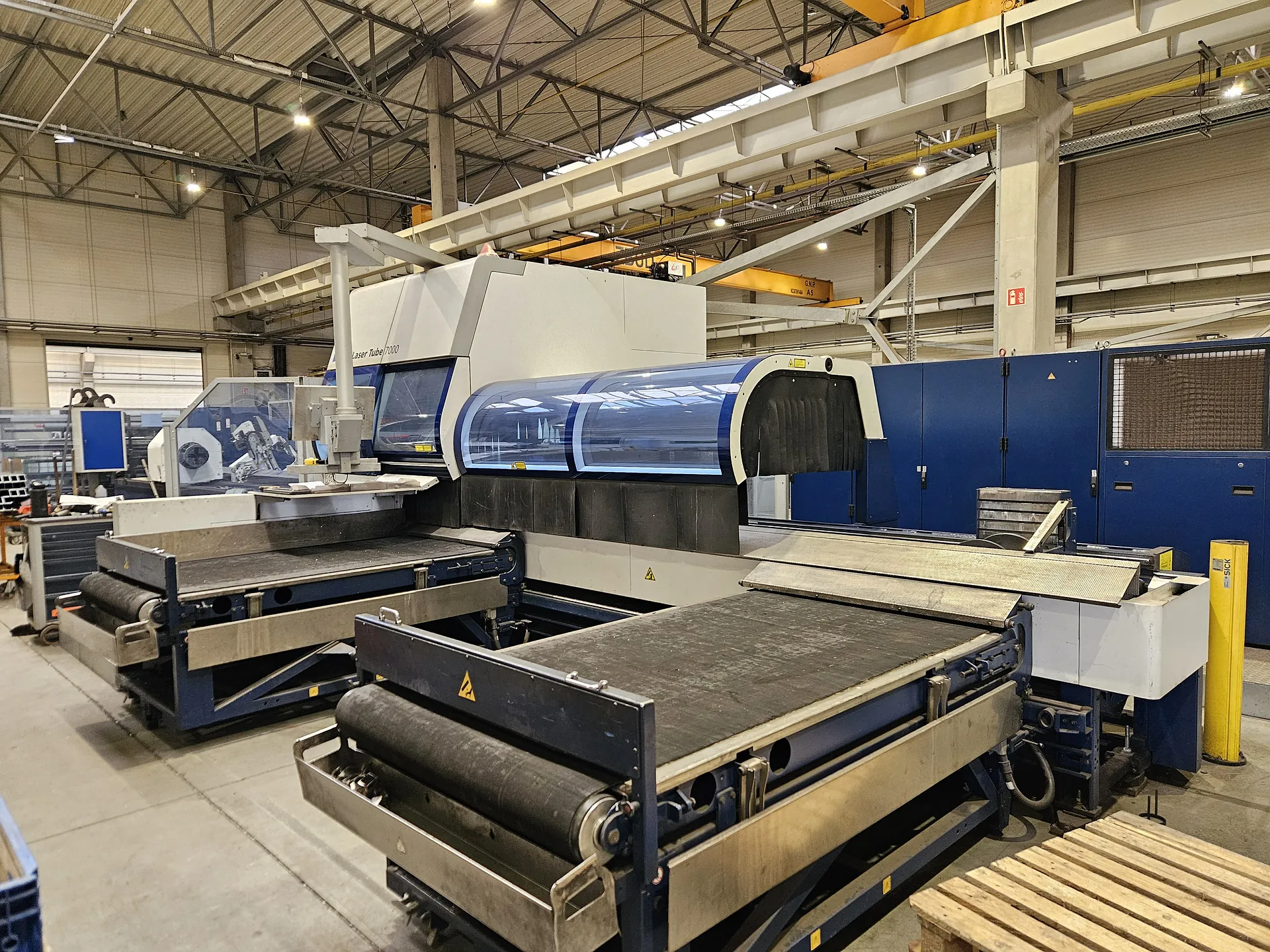

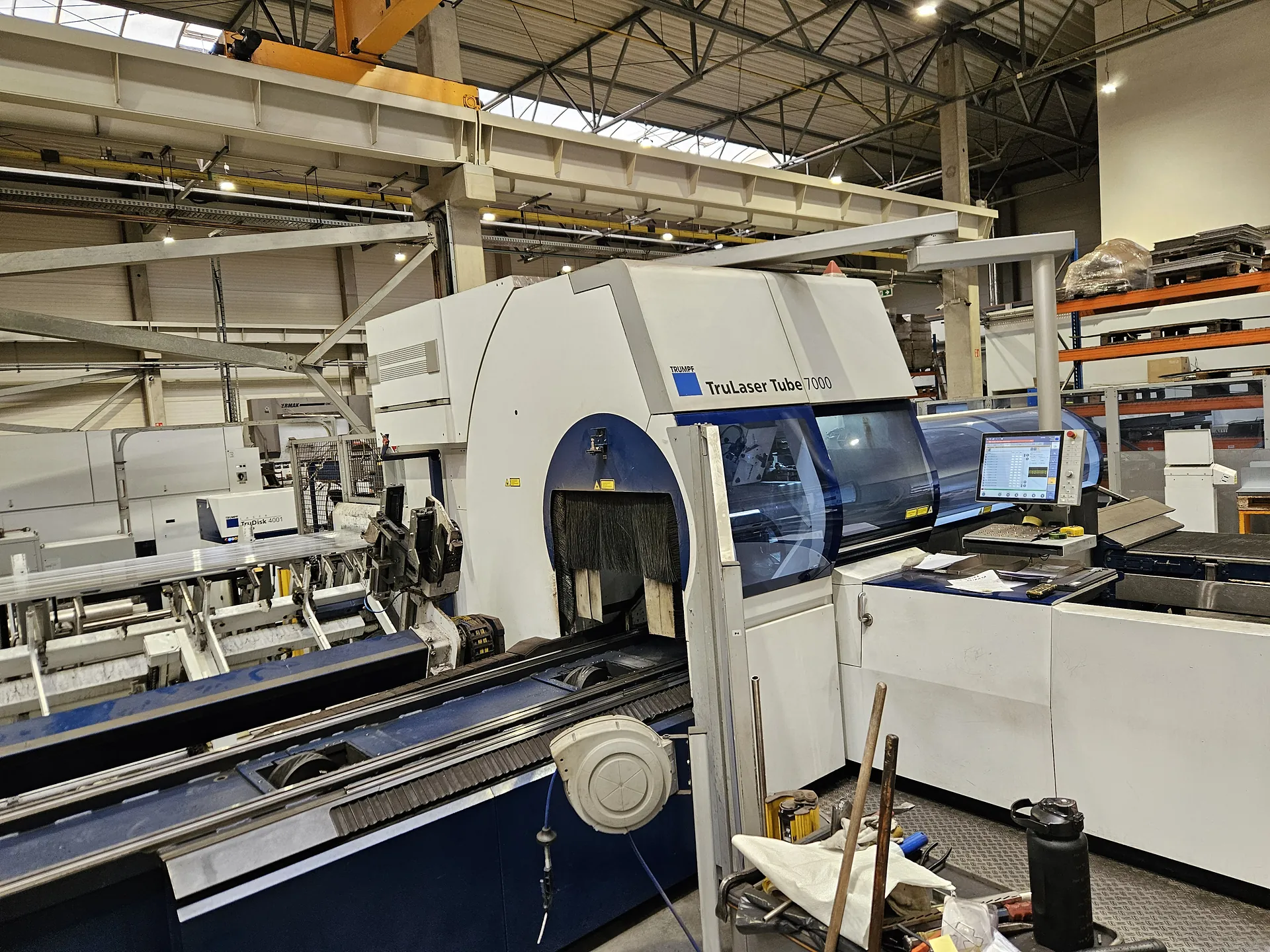

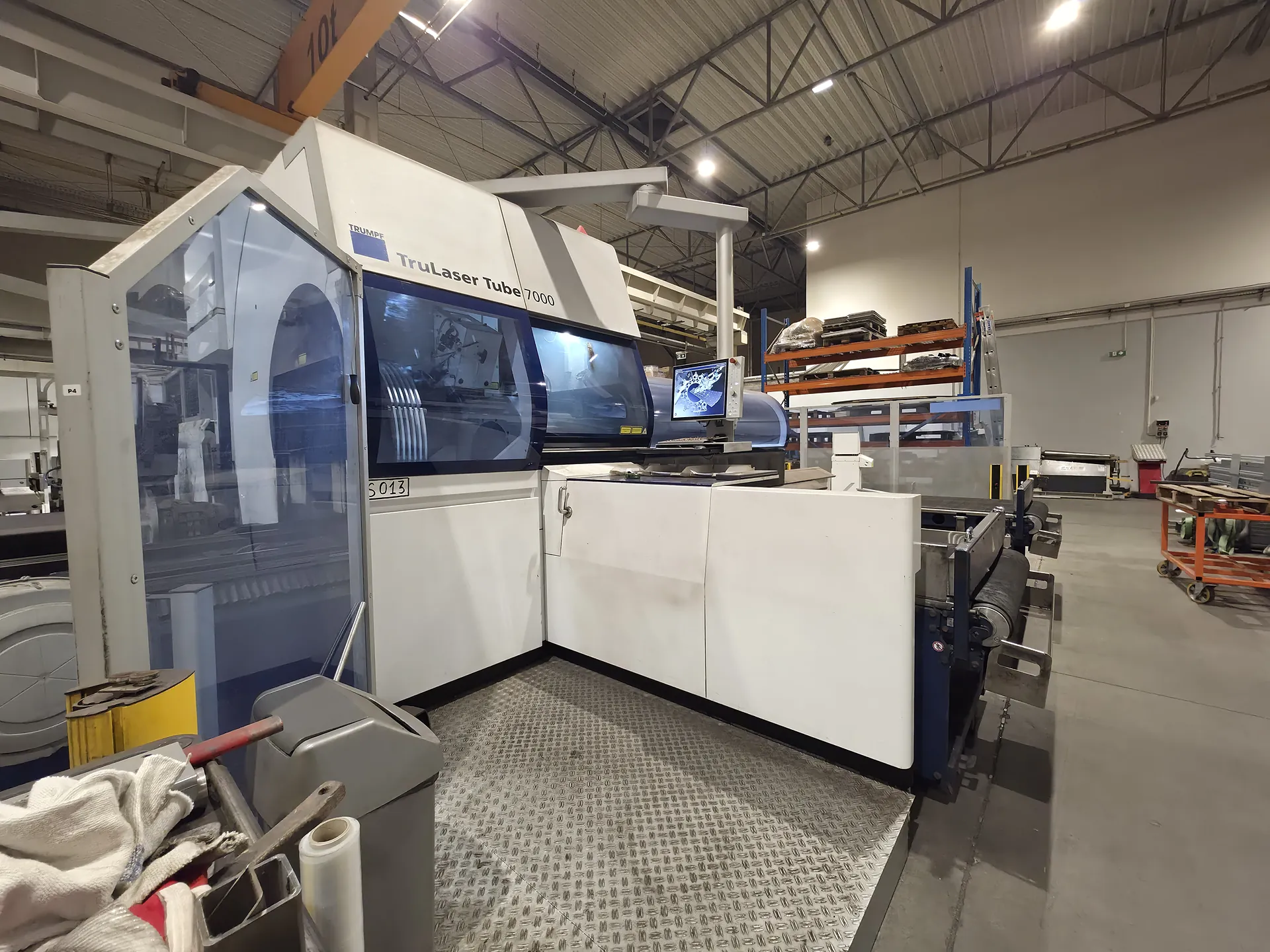

Trumpf TruLaser Tube 7000

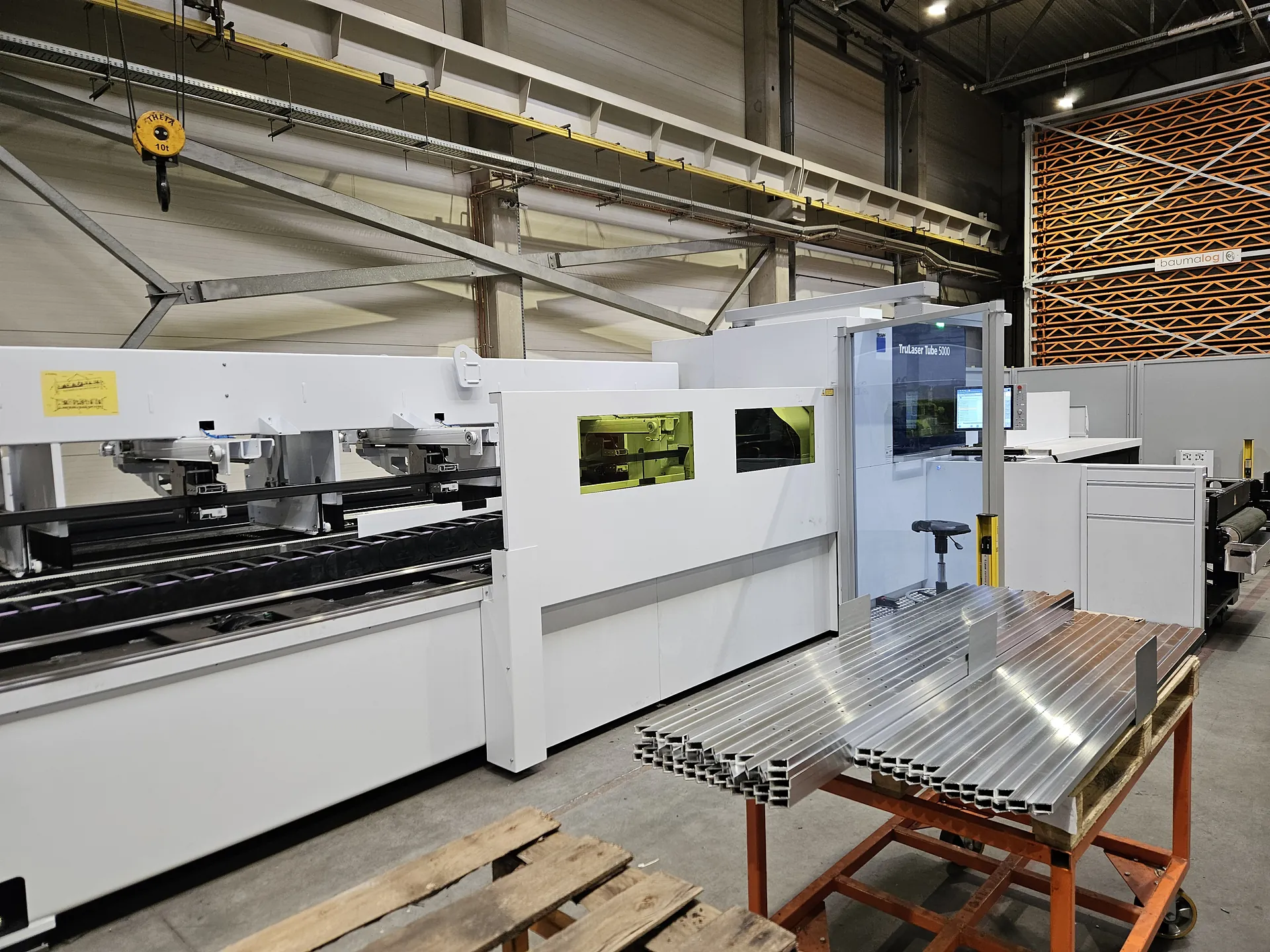

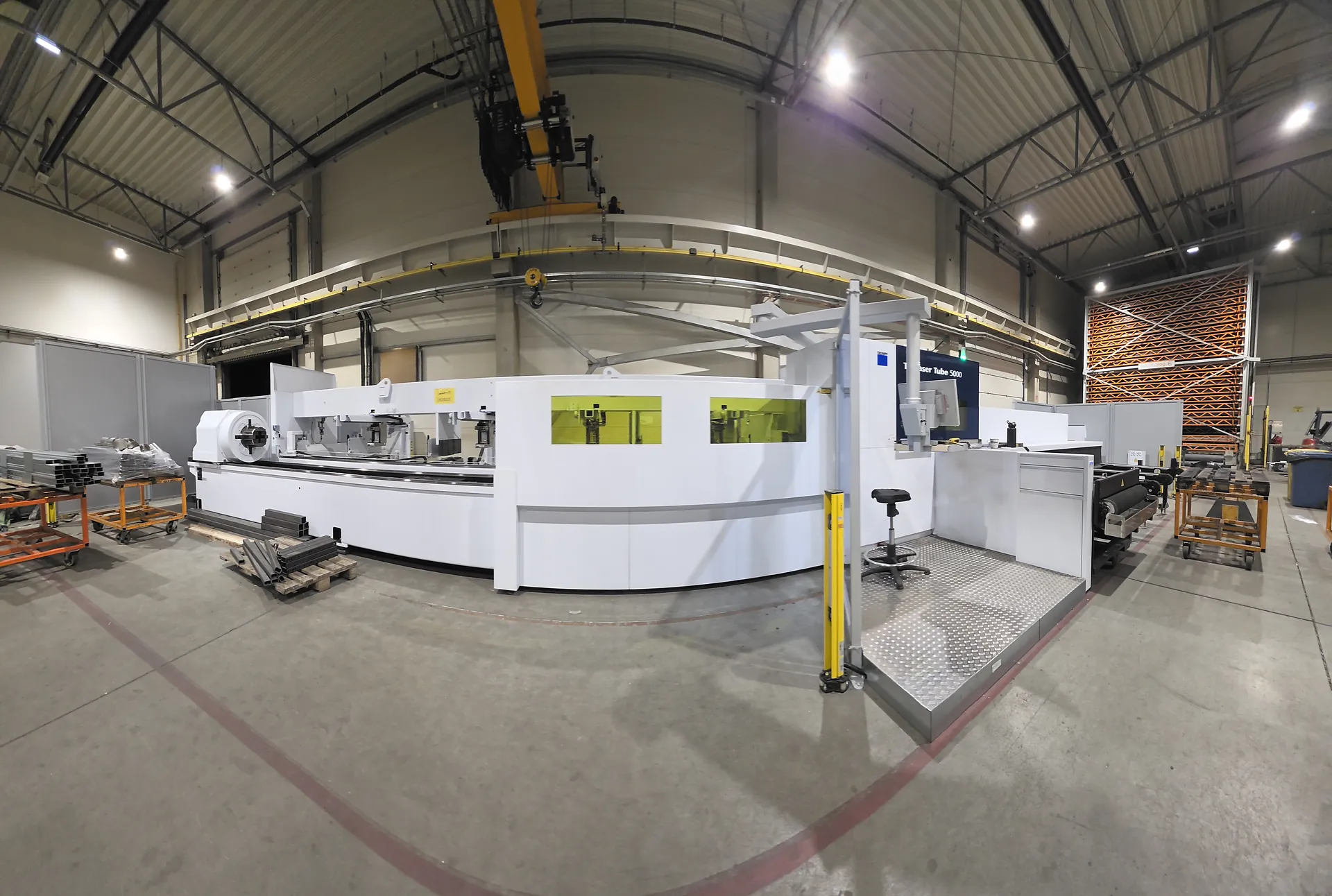

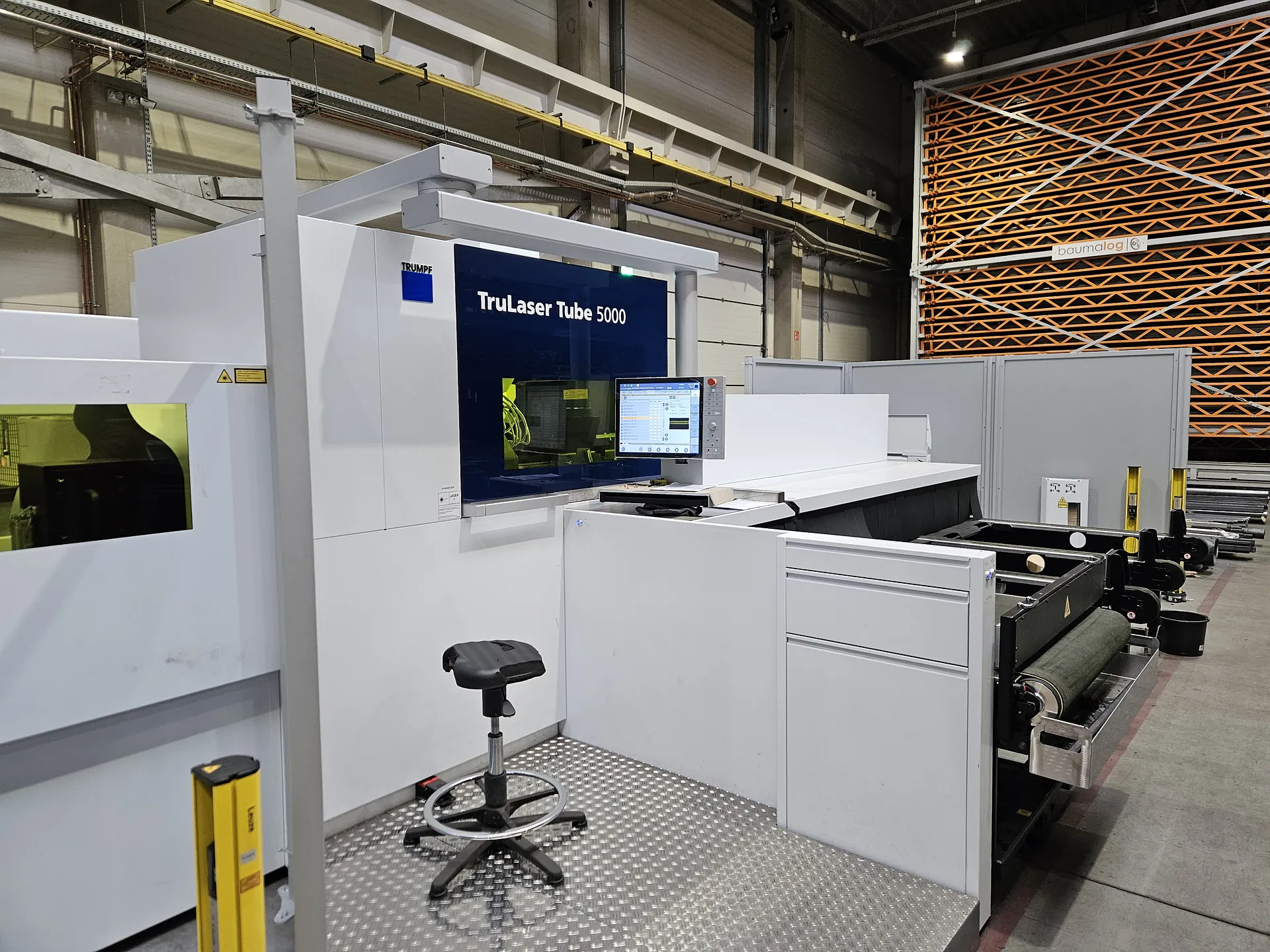

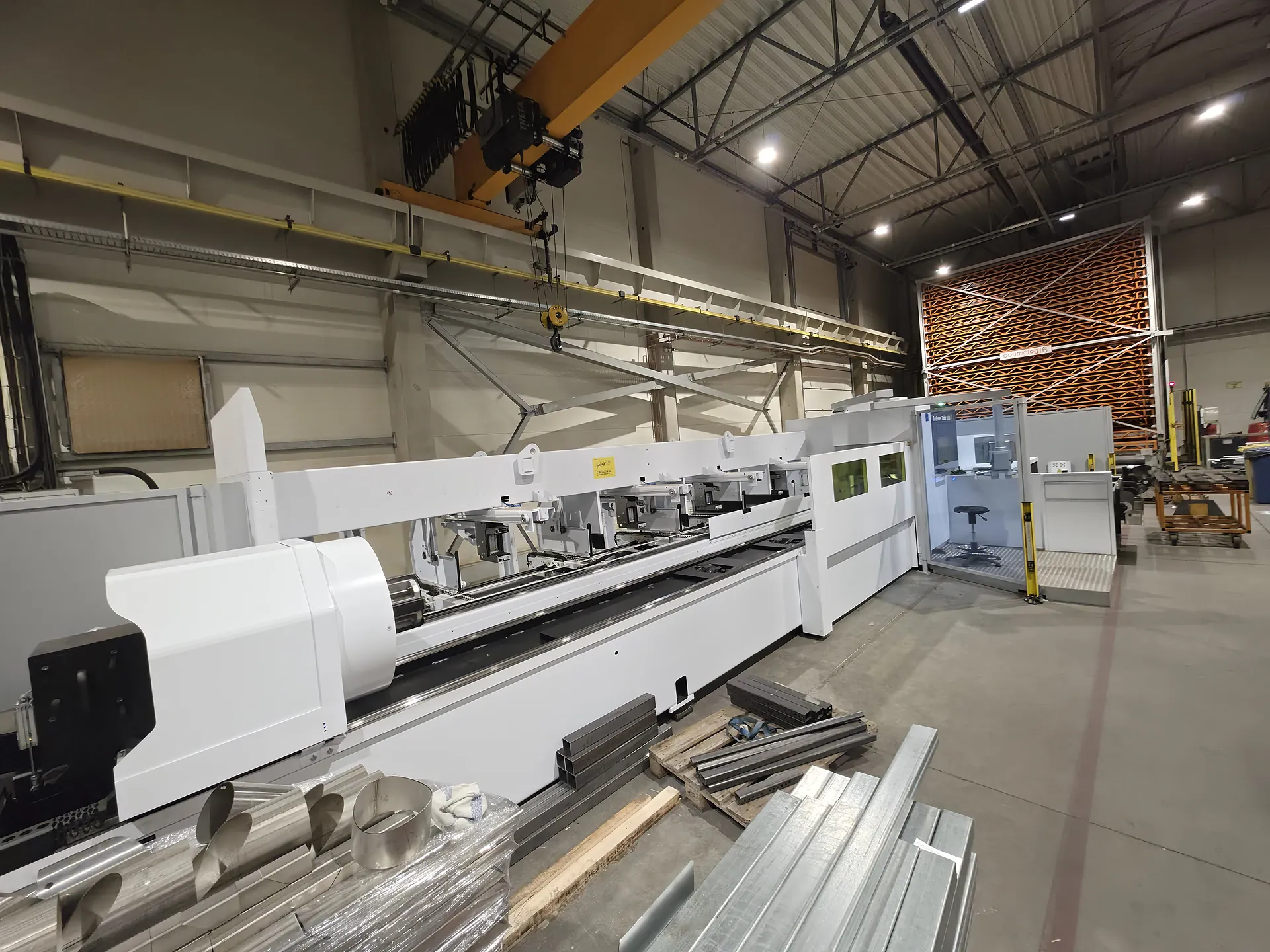

Trumpf TruLaser Tube 5000

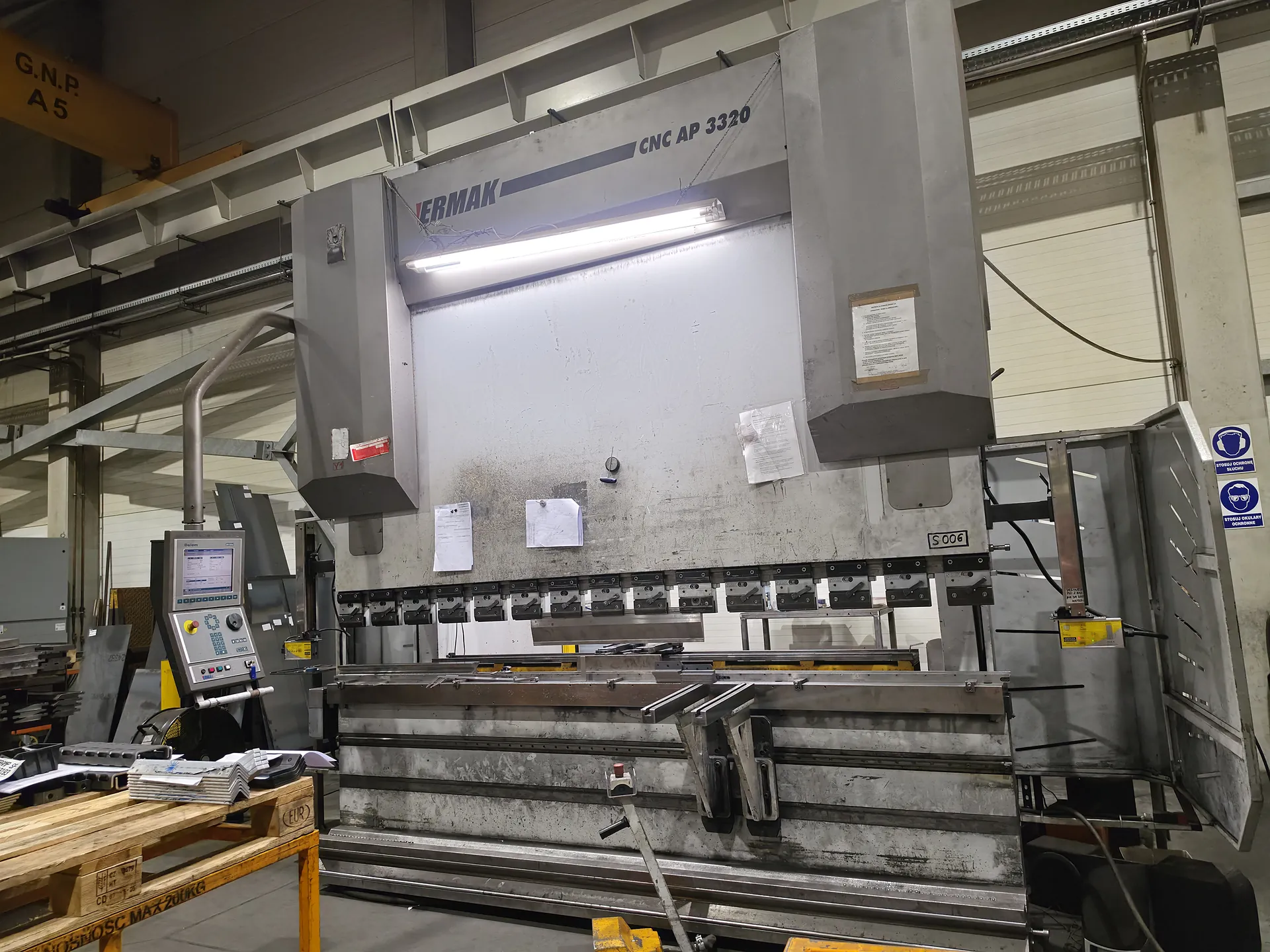

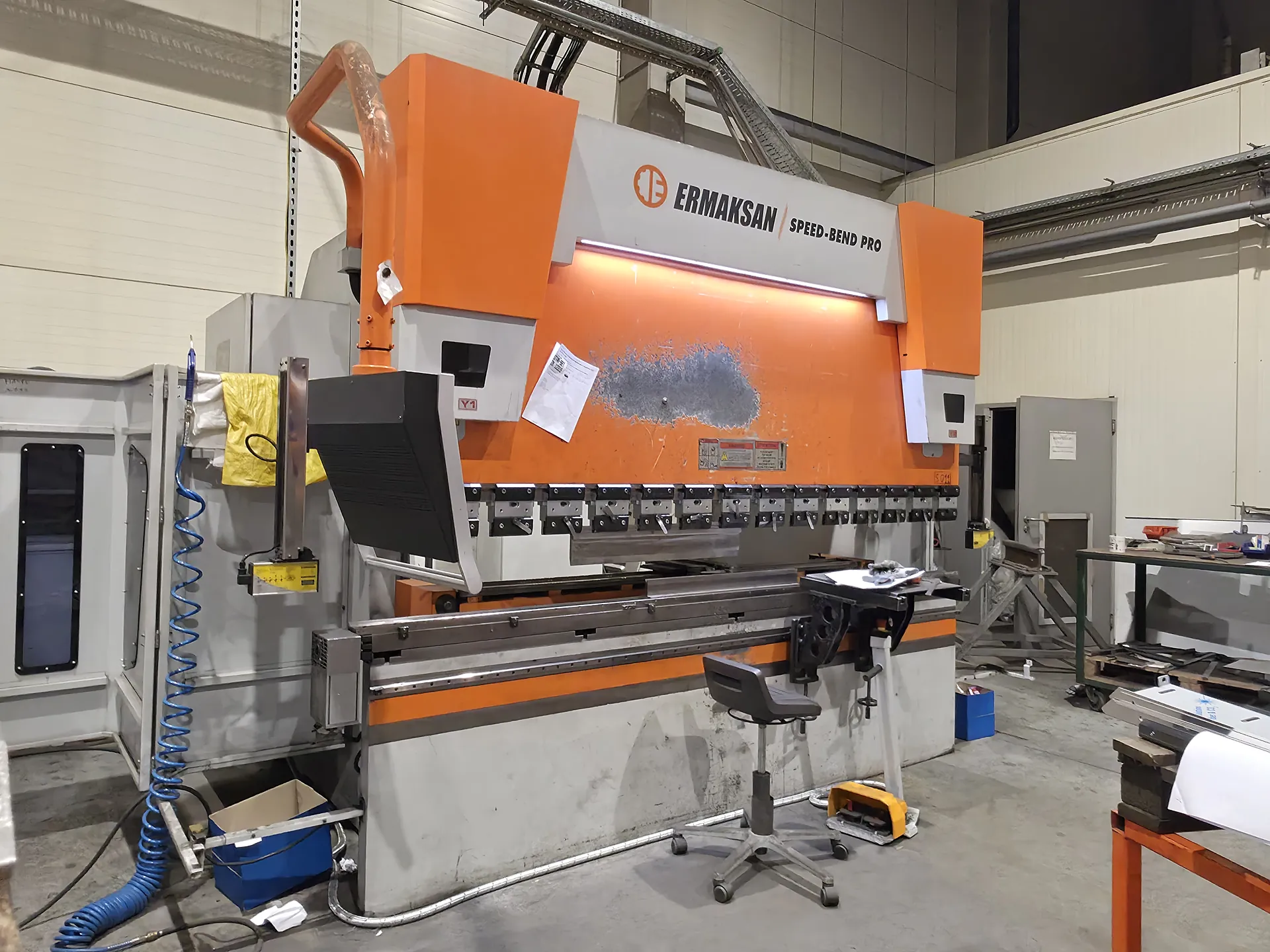

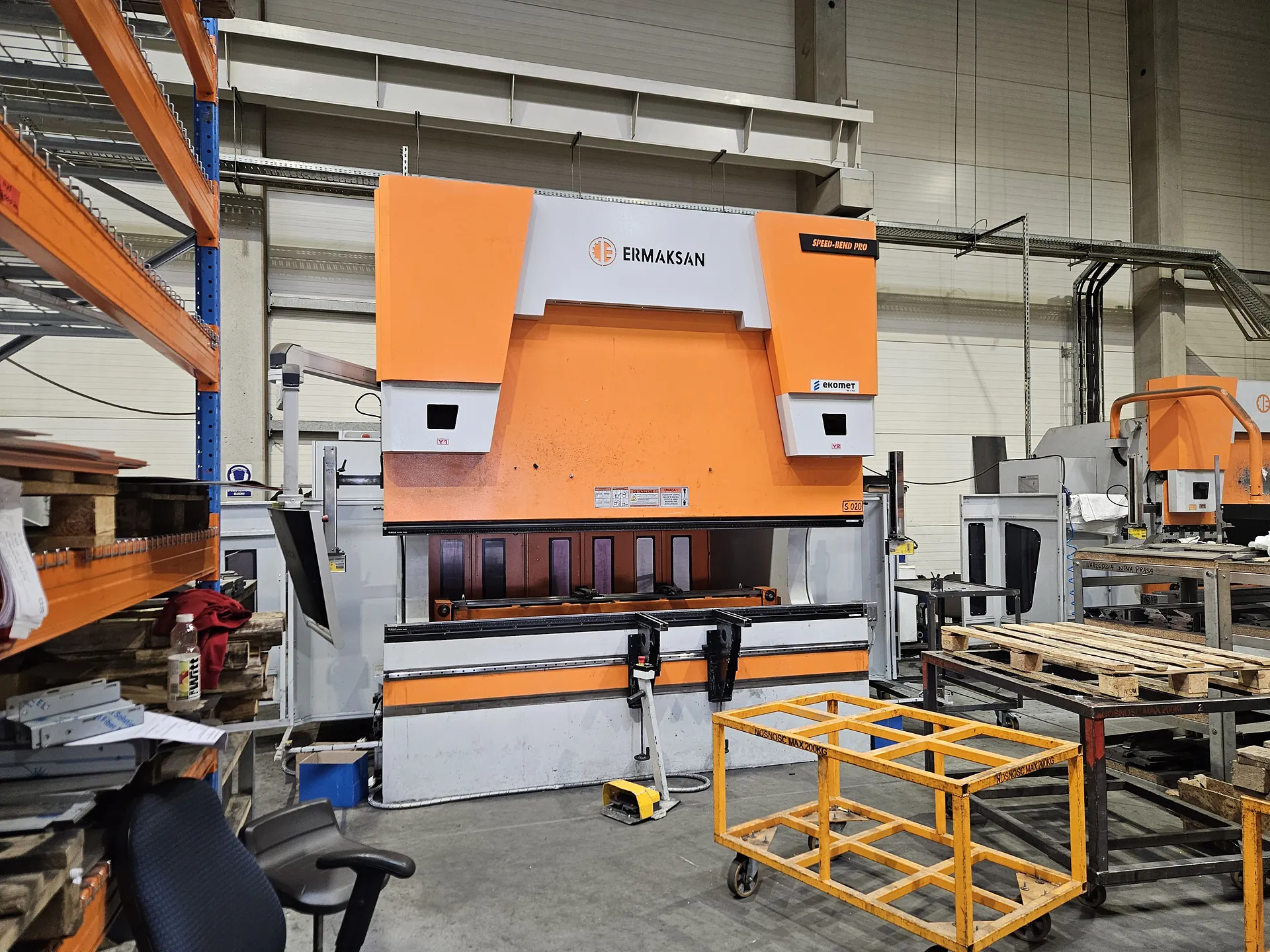

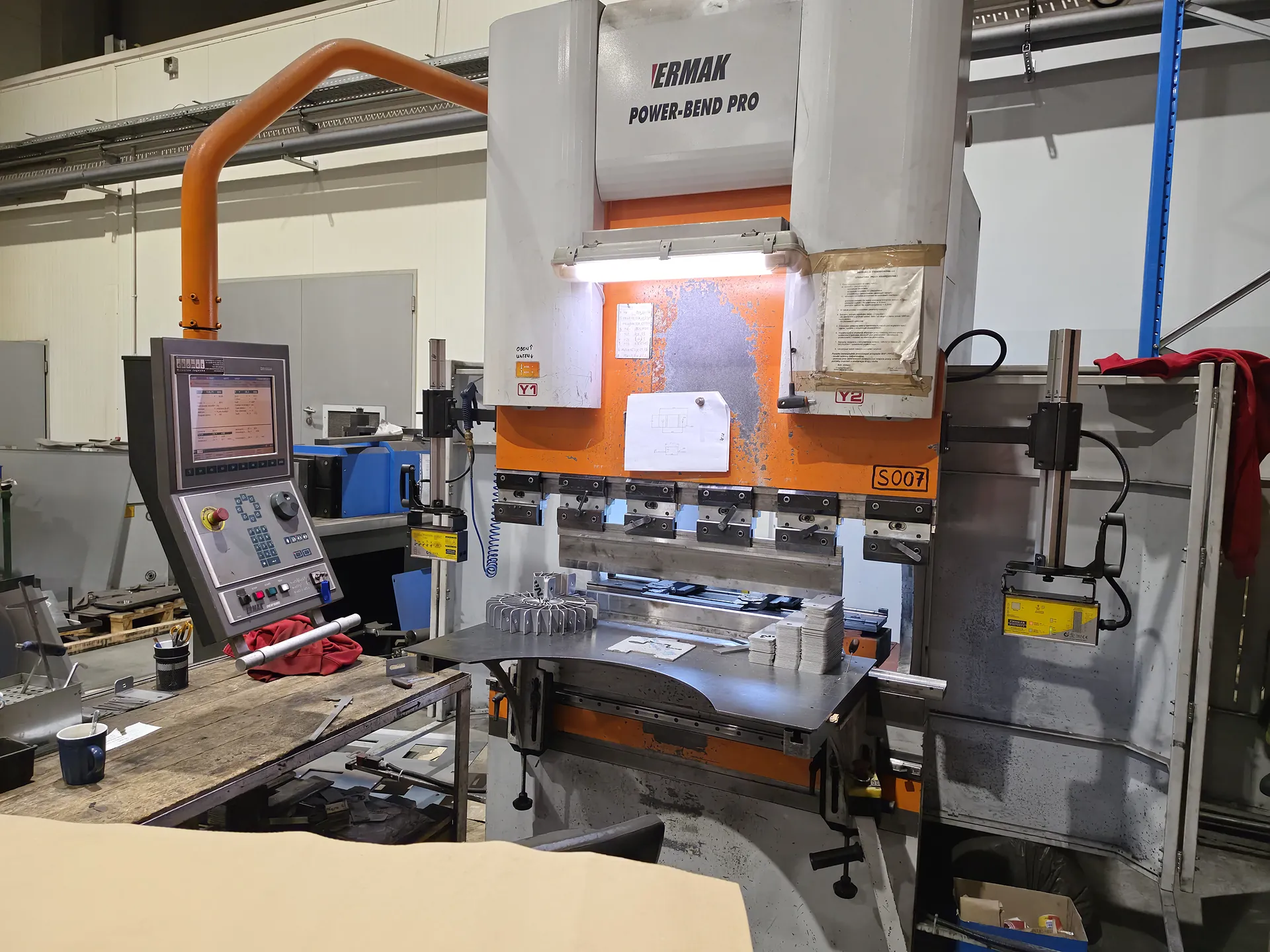

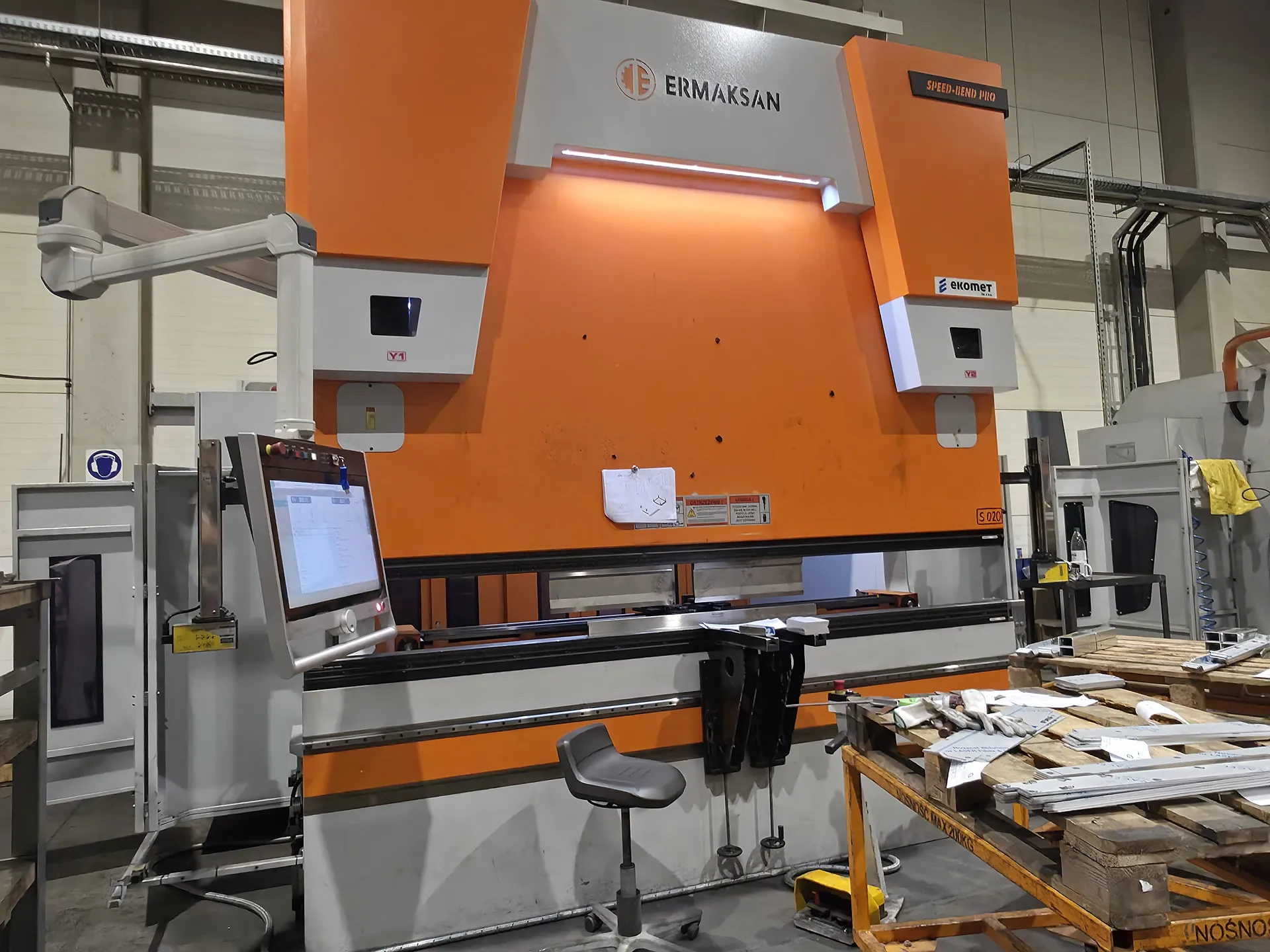

Prasy krawędziowe Ermak
Gięciarnia BudExpert to cztery prasy krawędziowe Ermak ze sterowaniem CNC. Pozwalają one giąć zarówno cienkie obudowy, jak i grube elementy konstrukcyjne, a programowanie kolejnych gięć zapewnia powtarzalny kąt w całej serii. Detale wycięte laserem przechodzą do gięcia na miejscu, bez dodatkowego transportu.
Więcej o usłudze: gięcie blachy
Parametry podstawowe
- Liczba maszyn
- 4
- Grubość materiału
- do 15 mm
- Długość gięcia
- do 3000 mm
- Siła nacisku
- do 400 ton

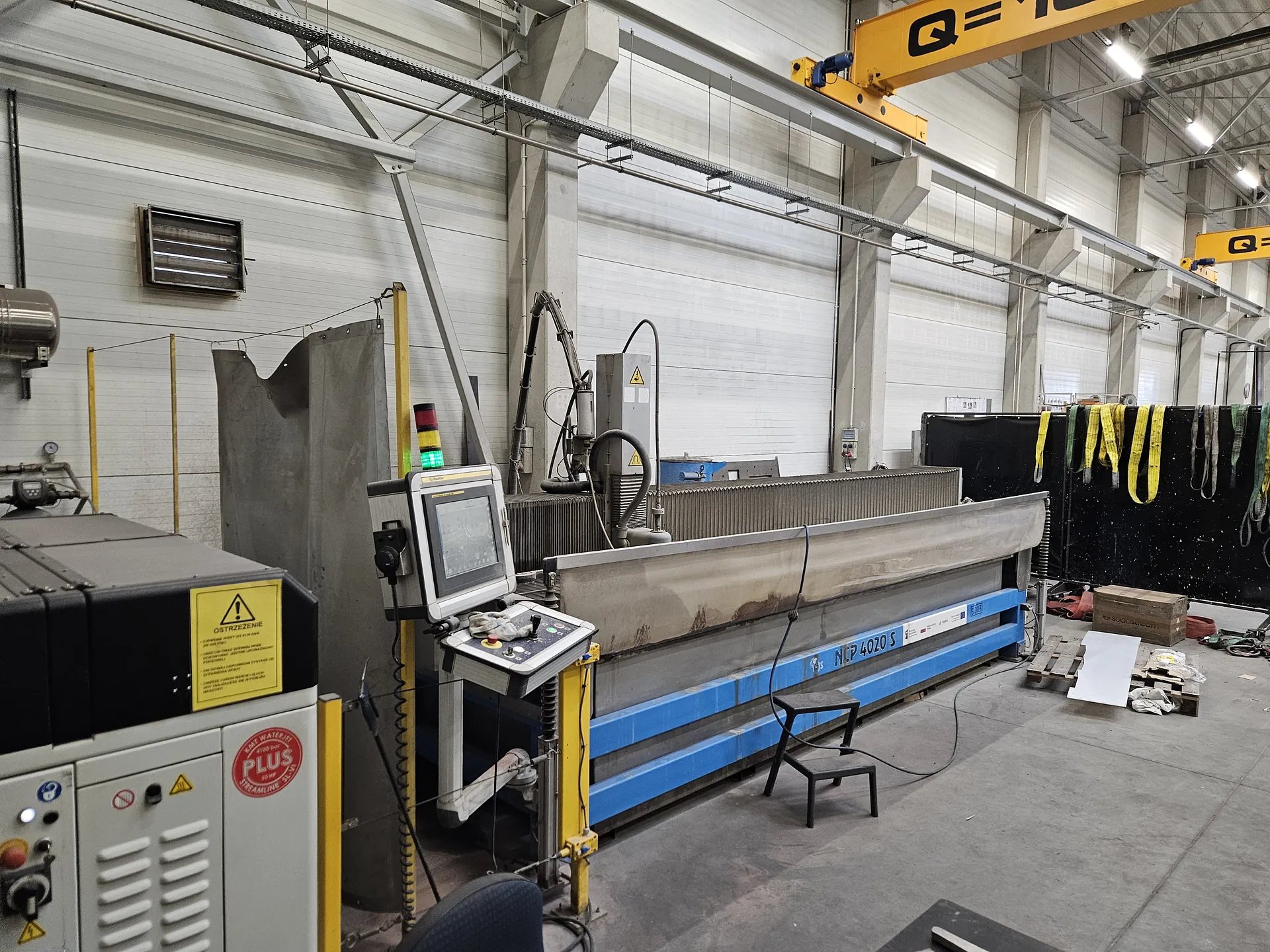

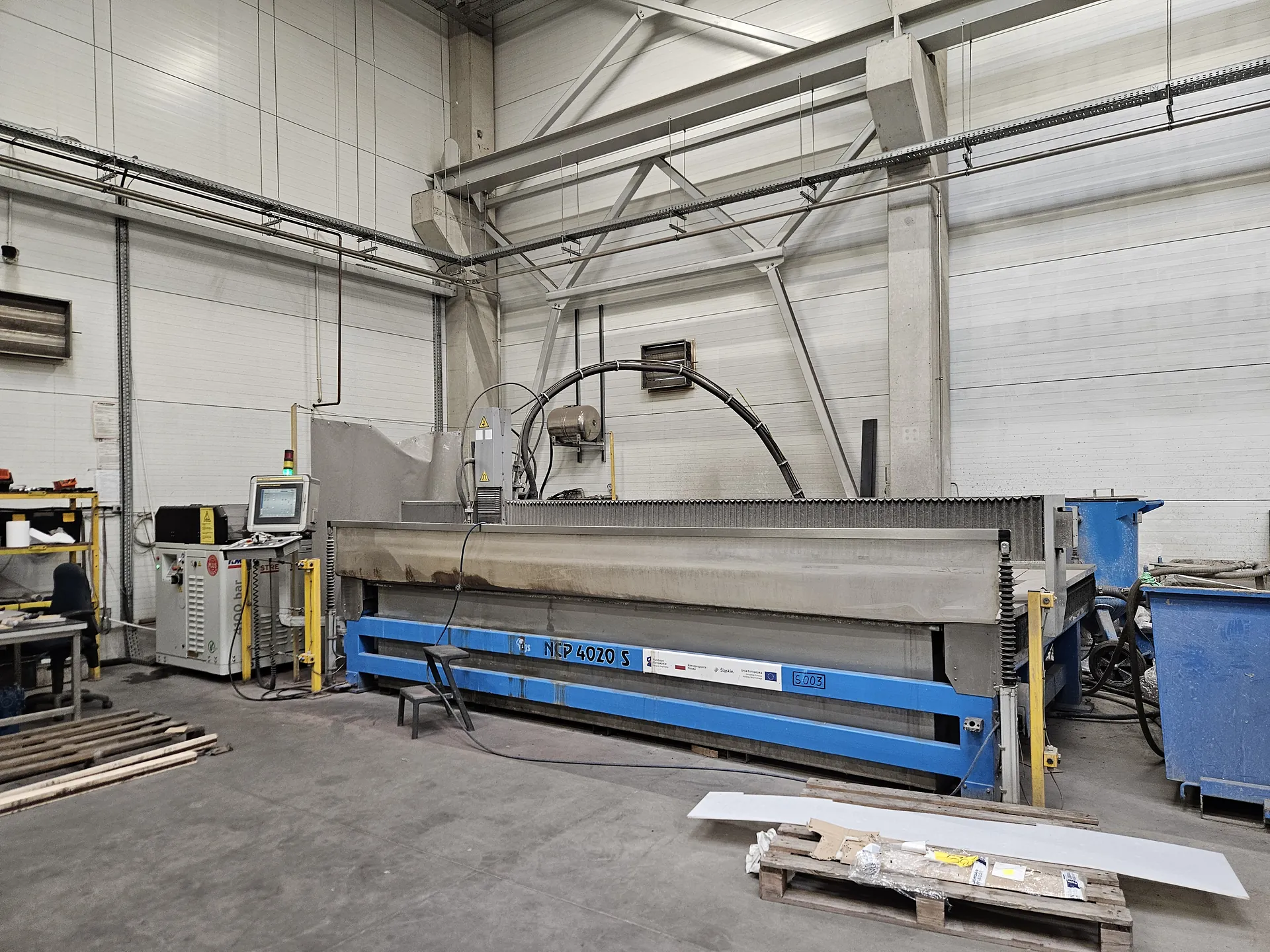

Wycinarka wodna WaterJet Sweden
Tam, gdzie laser nie wystarcza, korzystamy z wycinarki wodnej WaterJet Sweden. Strumień wody z dodatkiem ścierniwa przecina materiały o grubości do 200 mm, niezależnie od ich rodzaju, i nie nagrzewa krawędzi. Dzięki temu nadaje się do grubych płyt stalowych, materiałów wrażliwych na temperaturę oraz do cięcia w trzech osiach.
Więcej o usłudze: cięcie strumieniem wody
Parametry podstawowe
- Cięcie 2D
- 4000 × 2000 mm
- Cięcie 3D
- 3200 × 1500 mm
- Grubość cięcia
- do 200 mm
- Materiały
- stal, aluminium, miedź, szkło, guma, kamień, ceramika, tworzywa

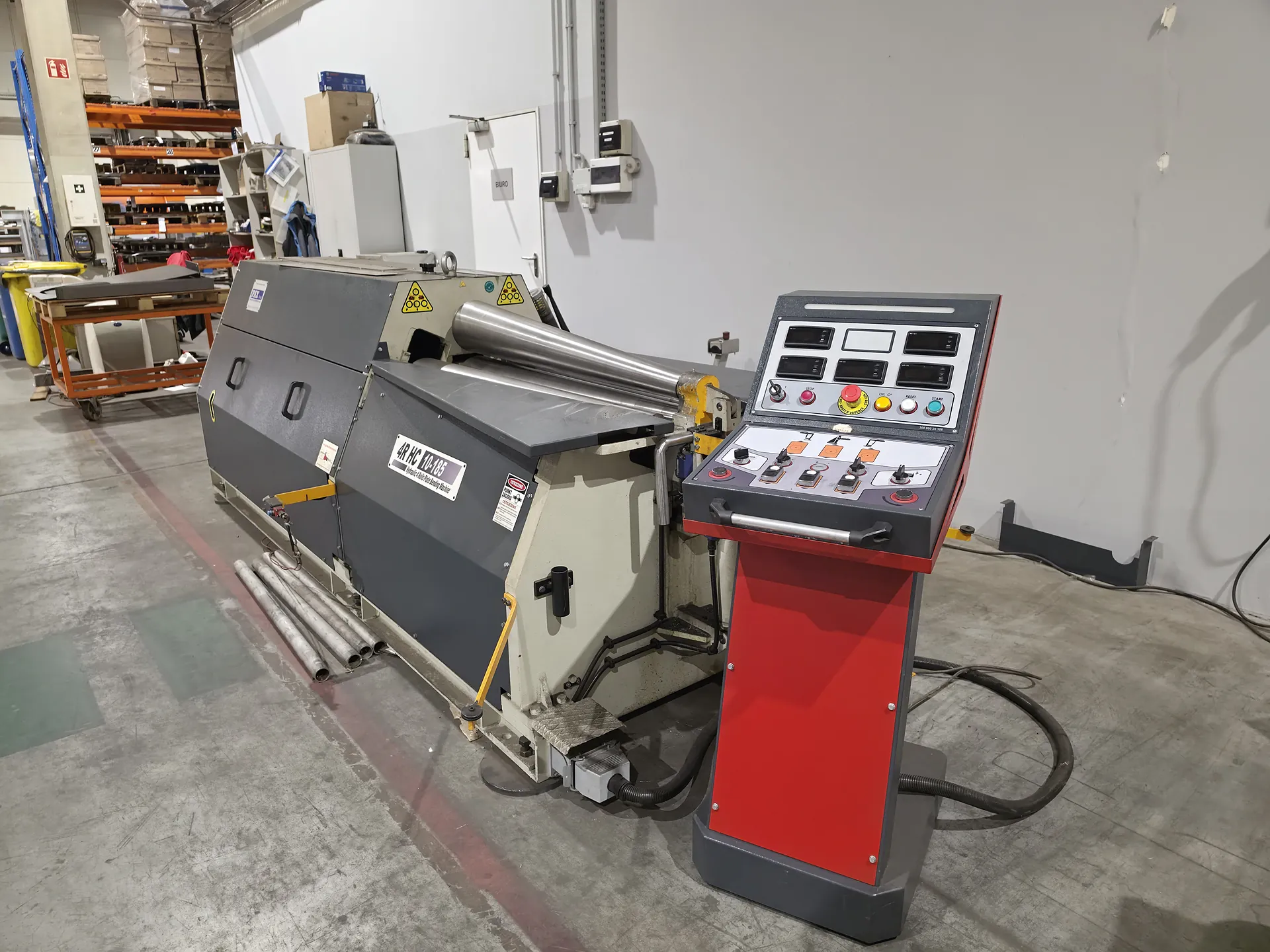

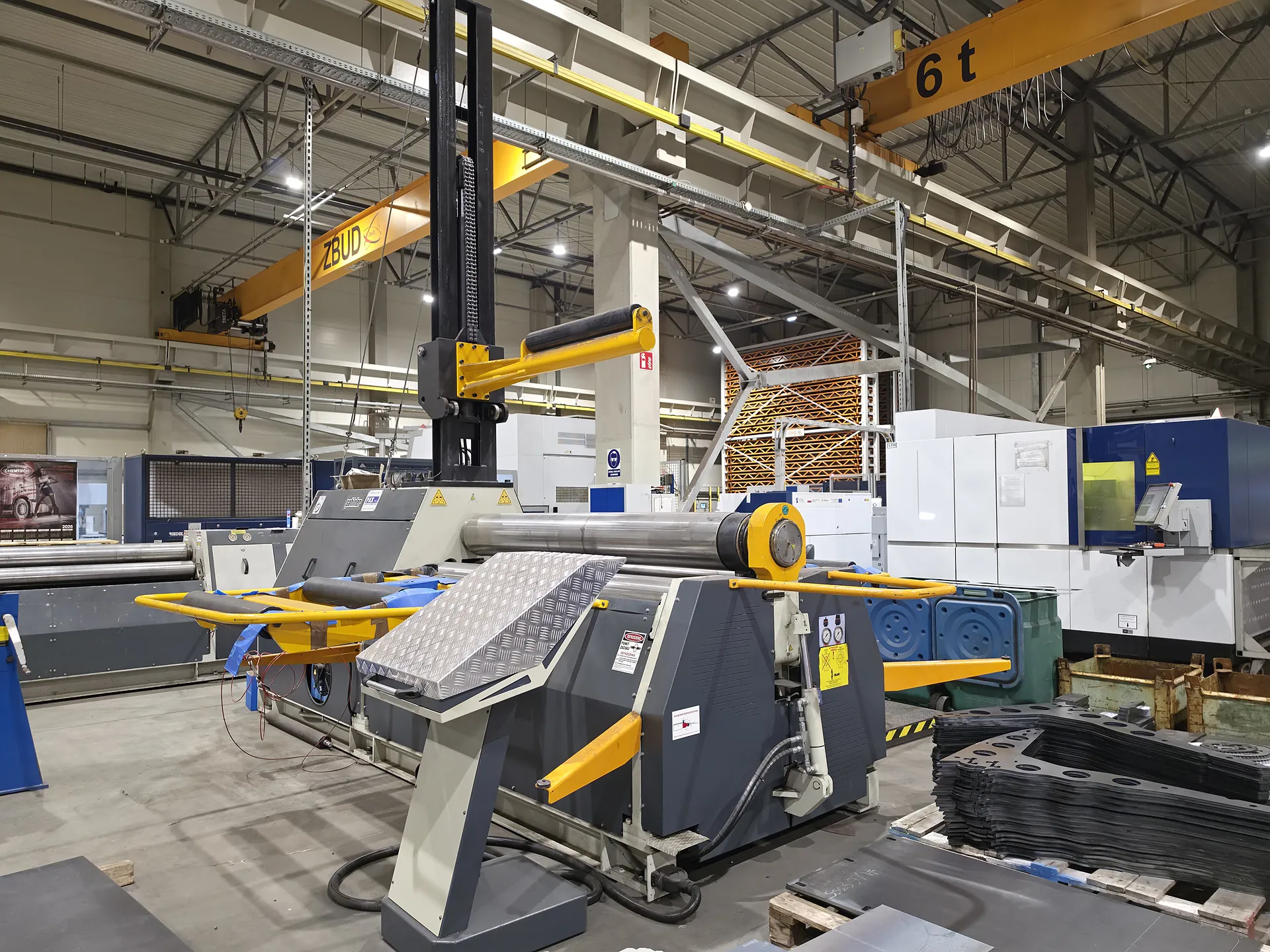

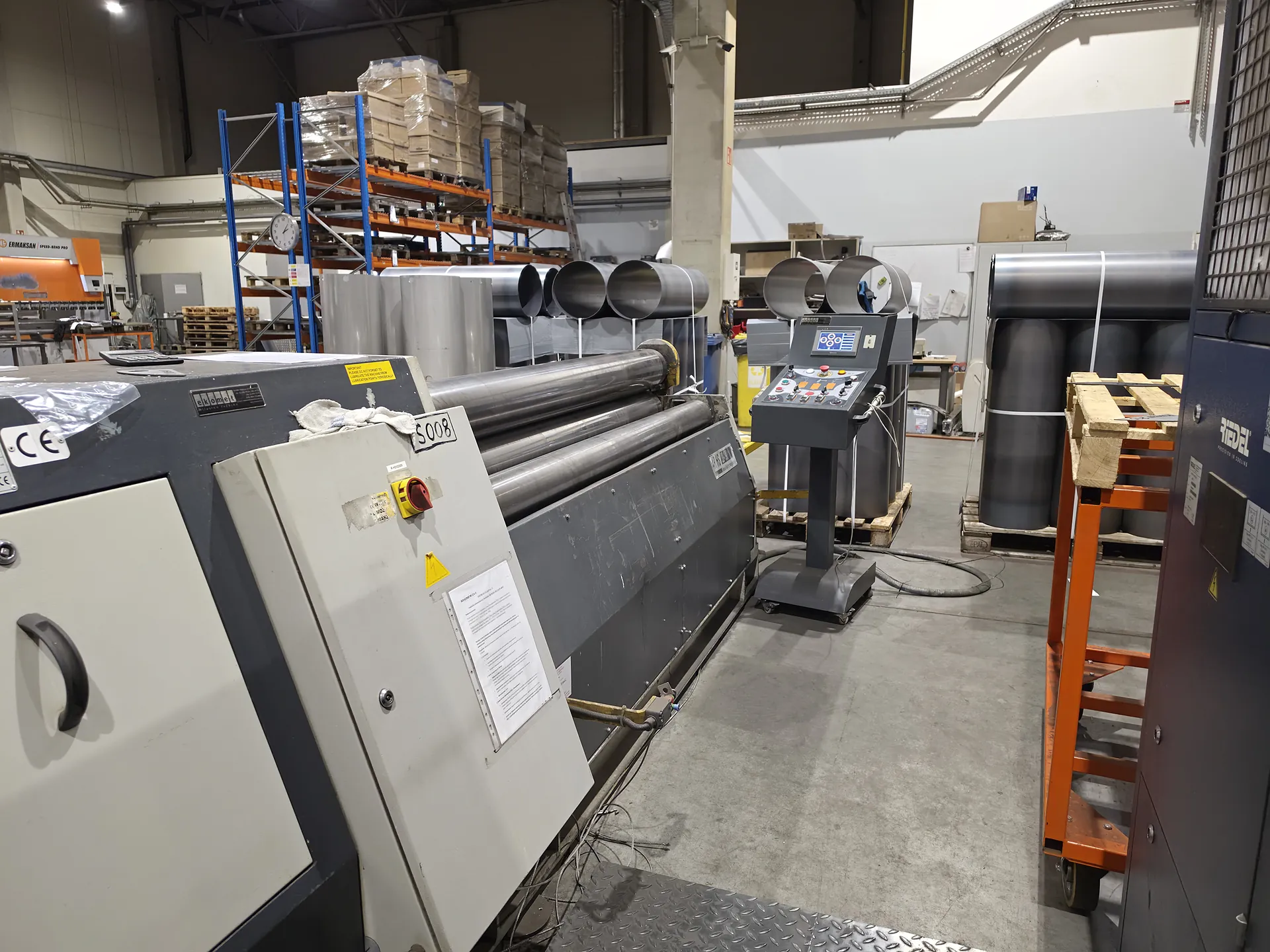

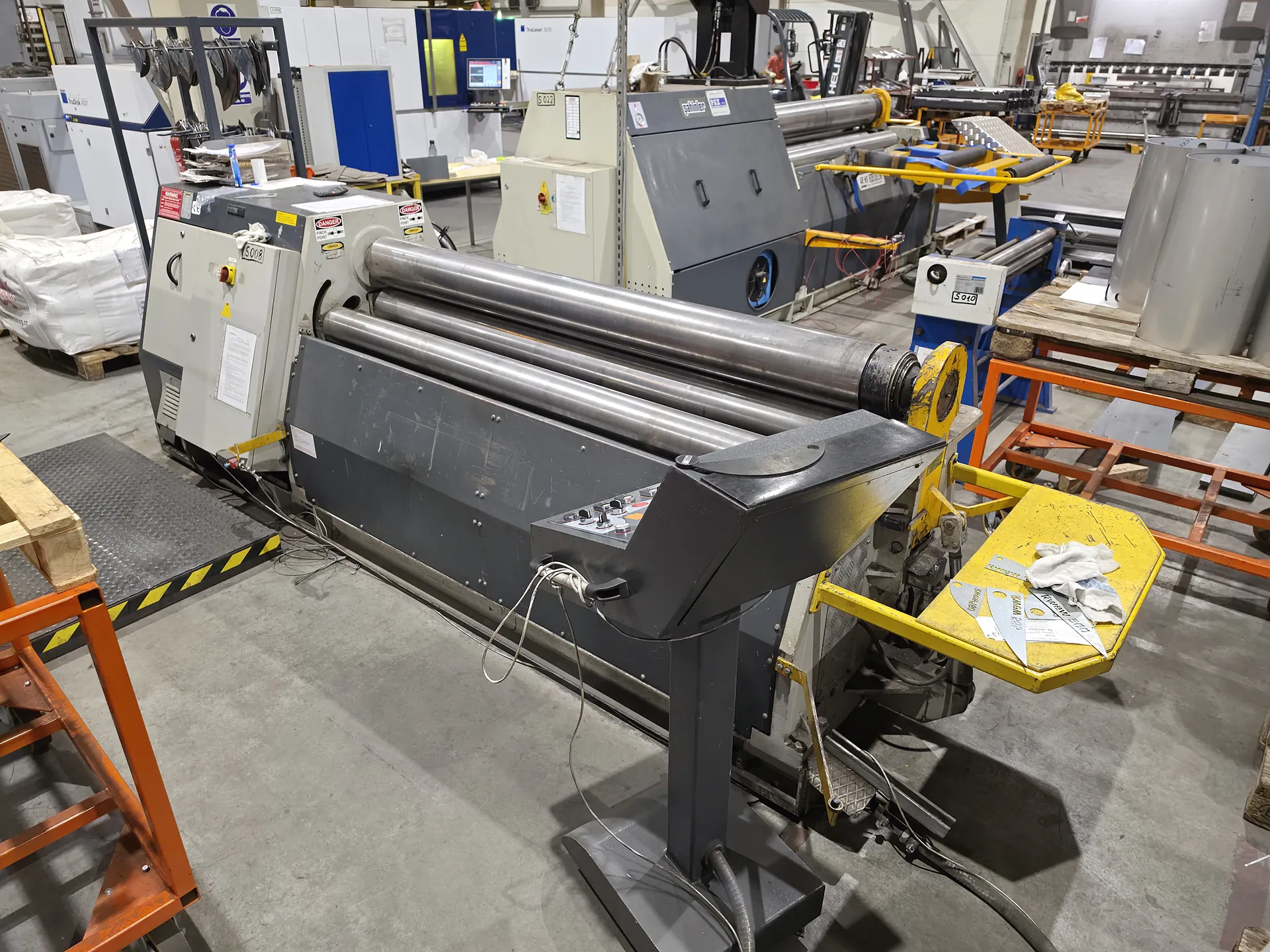

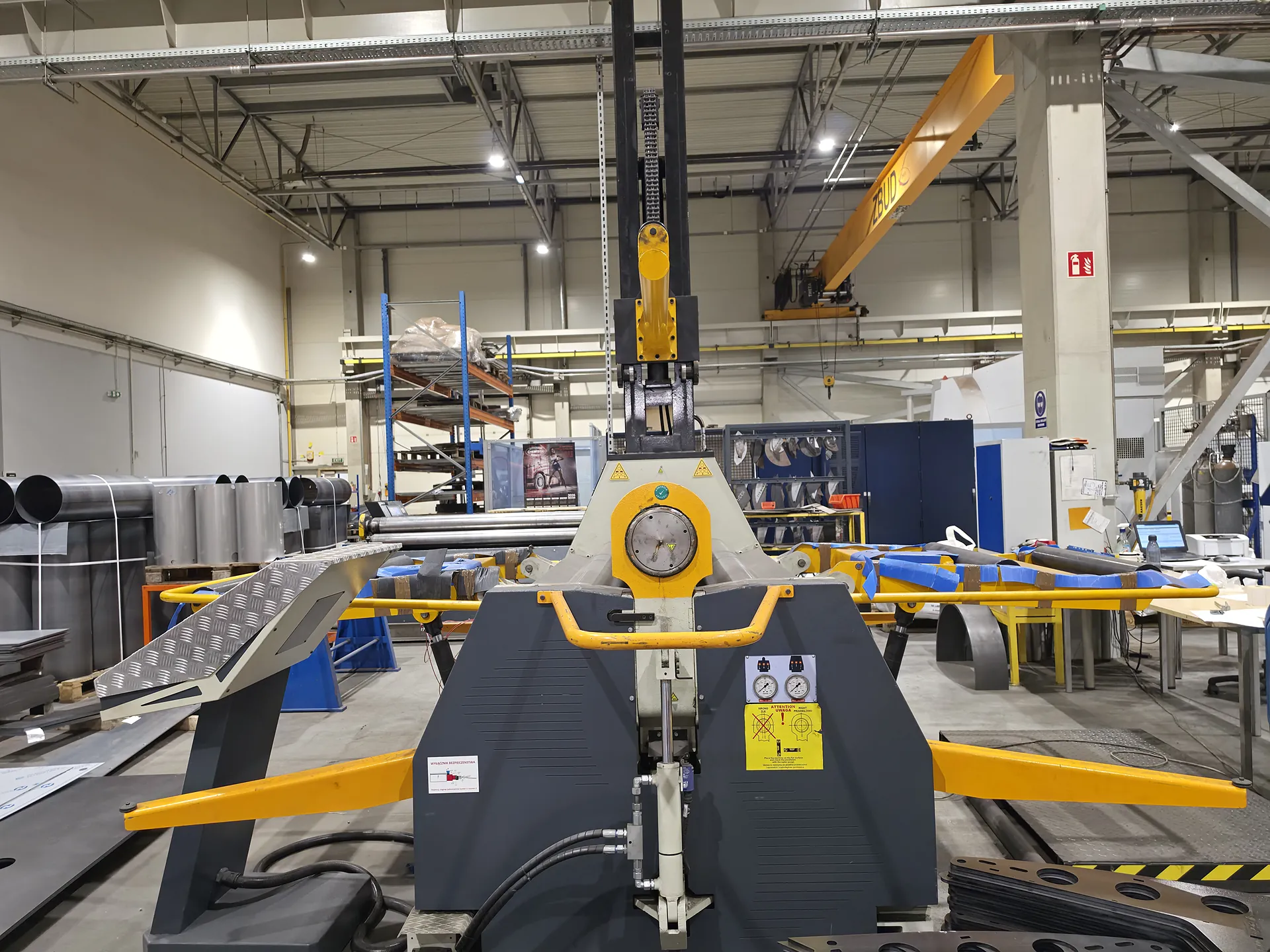

Walcarki do blach Sahinler
Elementy o przekroju łukowym i cylindrycznym wykonujemy na trzech czterowalcowych walcarkach Sahinler. Zwijamy na nich płaszcze, segmenty rur, osłony i stożki z blach o grubości do 22 mm. Walcowanie można połączyć z wcześniejszym cięciem laserowym lub wodnym w ramach jednego zlecenia.
Więcej o usłudze: walcowanie i zwijanie blach
Parametry podstawowe
- Liczba maszyn
- 3
- Grubość blachy
- do 22 mm
- Długość blachy
- do 2000 mm
- Zwijanie stożków
- tak
Spawalnia: spawarki MIG/MAG i TIG oraz cobot Yaskawa
Wycięte i wygięte detale łączymy w gotowe zespoły w naszej spawalni. Pracujemy na spawarkach MIG/MAG i TIG marek Lorch, Fronius i Kemppi o mocy do 500 A, spawając stal węglową, stal nierdzewną i aluminium. Przy powtarzalnych spoinach wspiera nas cobot spawalniczy Yaskawa, który utrzymuje stałe parametry spawania w całej serii.
Więcej o usłudze: spawanie aluminium i stali
Parametry podstawowe
- Metody
- MIG/MAG i TIG
- Spawarki
- Lorch, Fronius, Kemppi
- Moc
- do 500 A
- Automatyzacja
- cobot Yaskawa

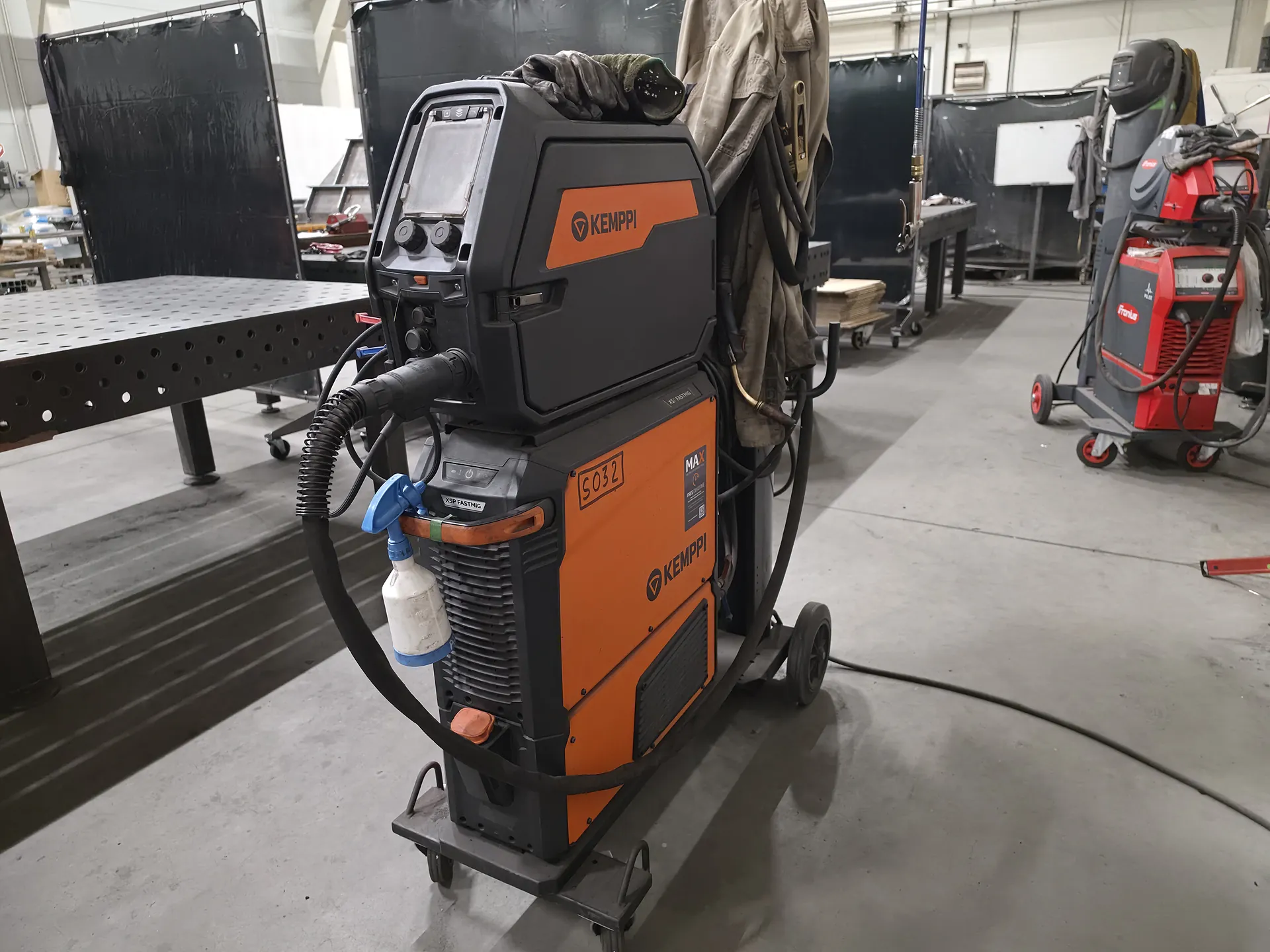

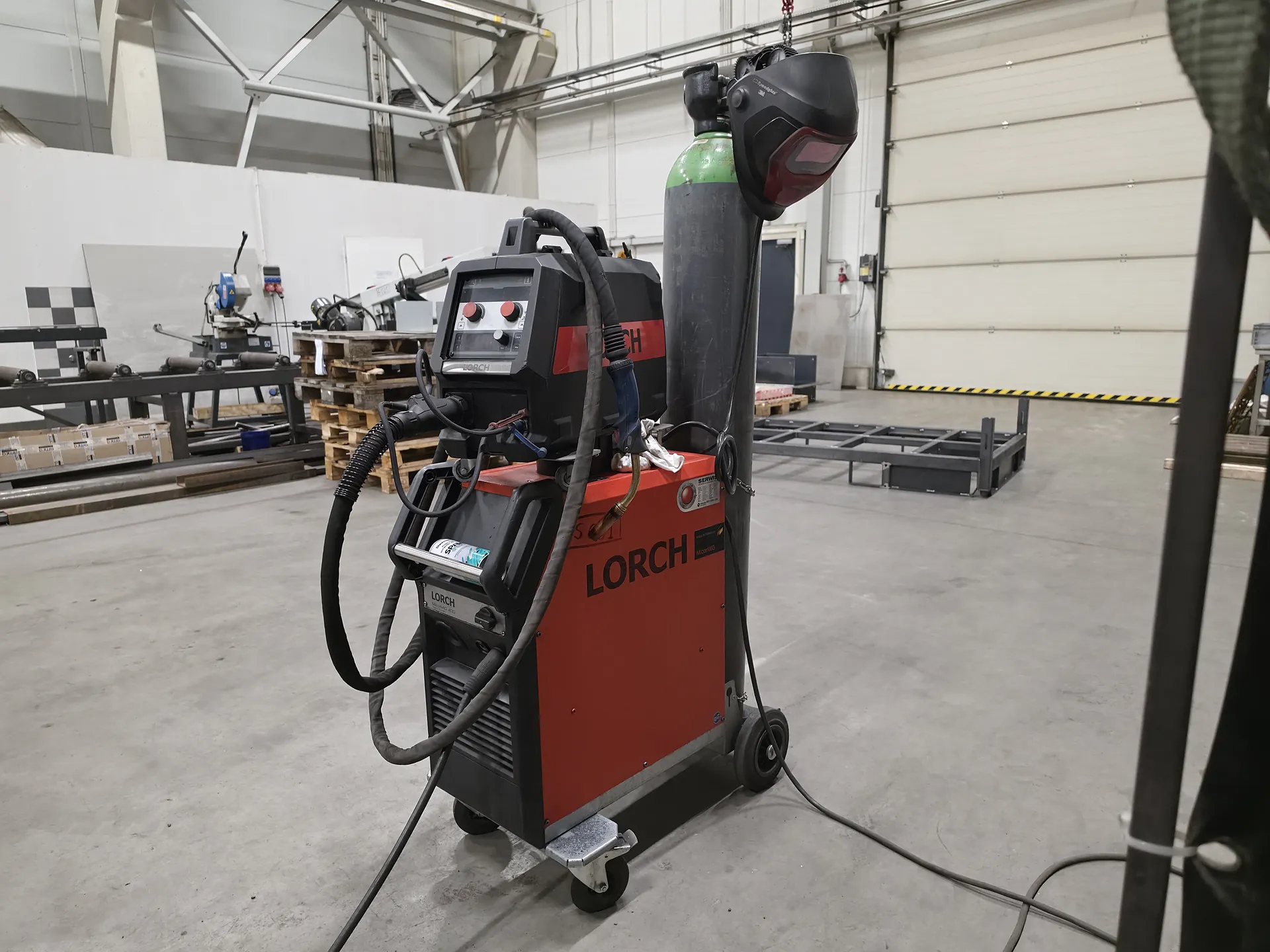

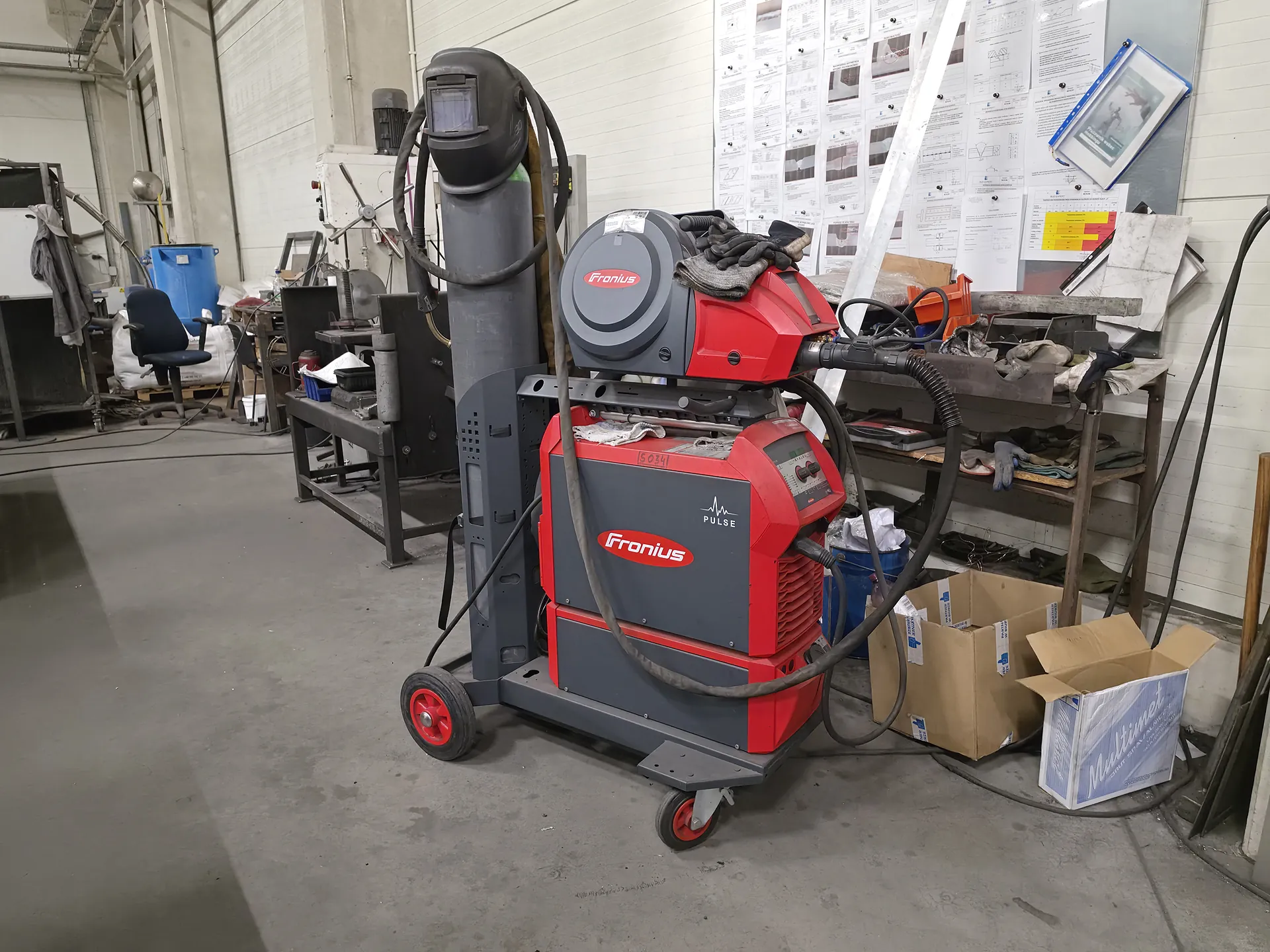

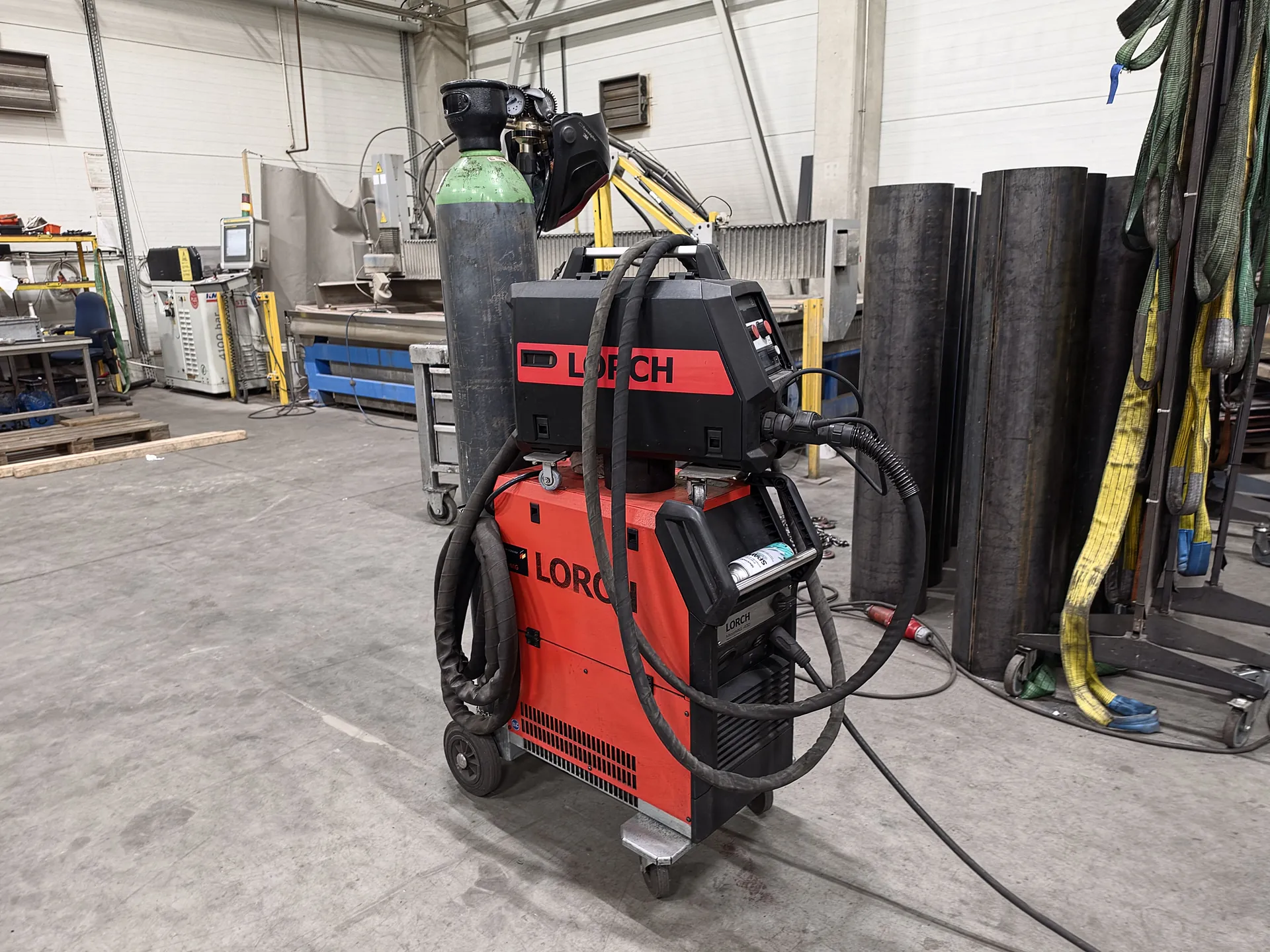

Spawarki Lorch, Fronius i Kemppi

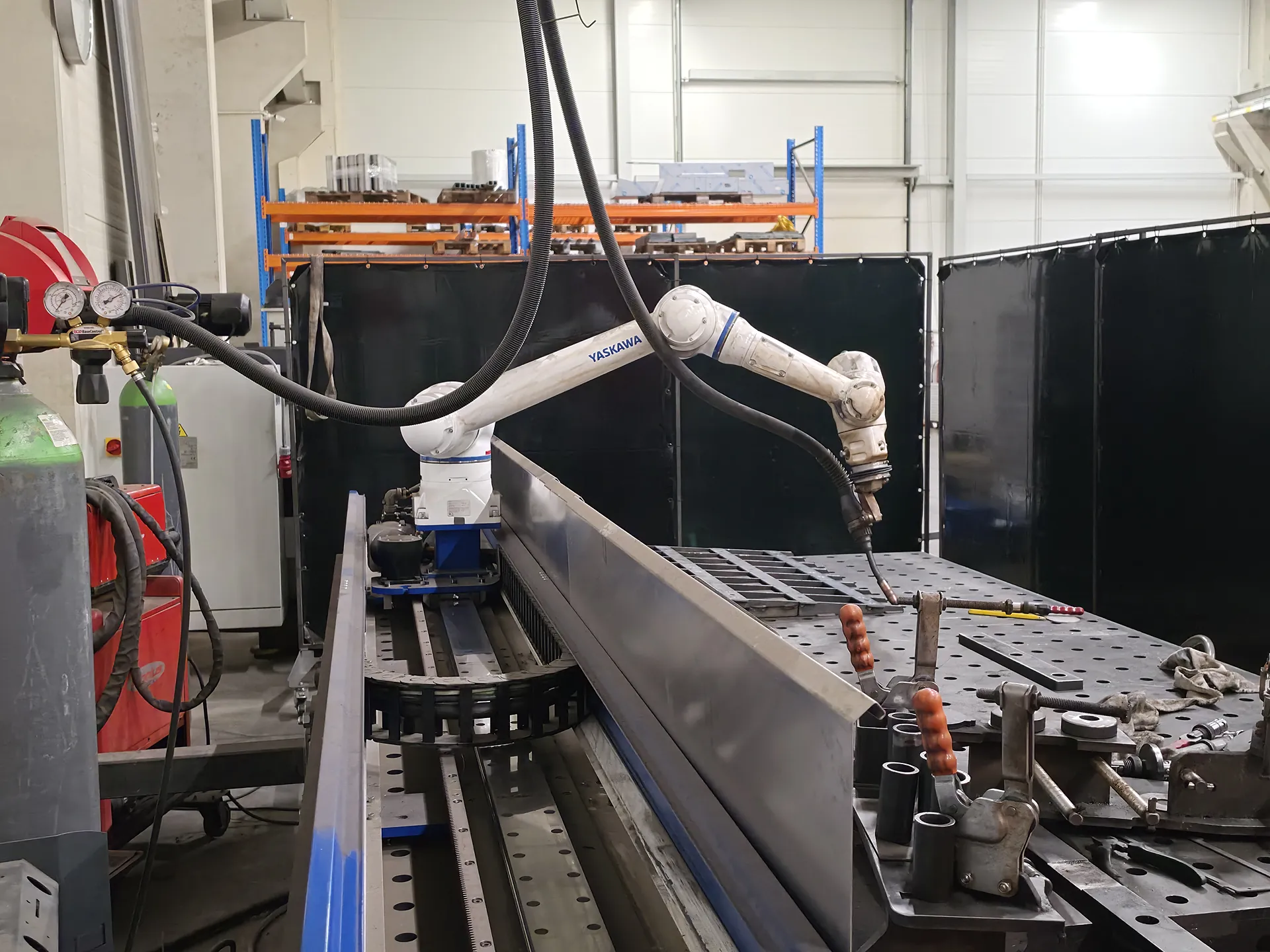

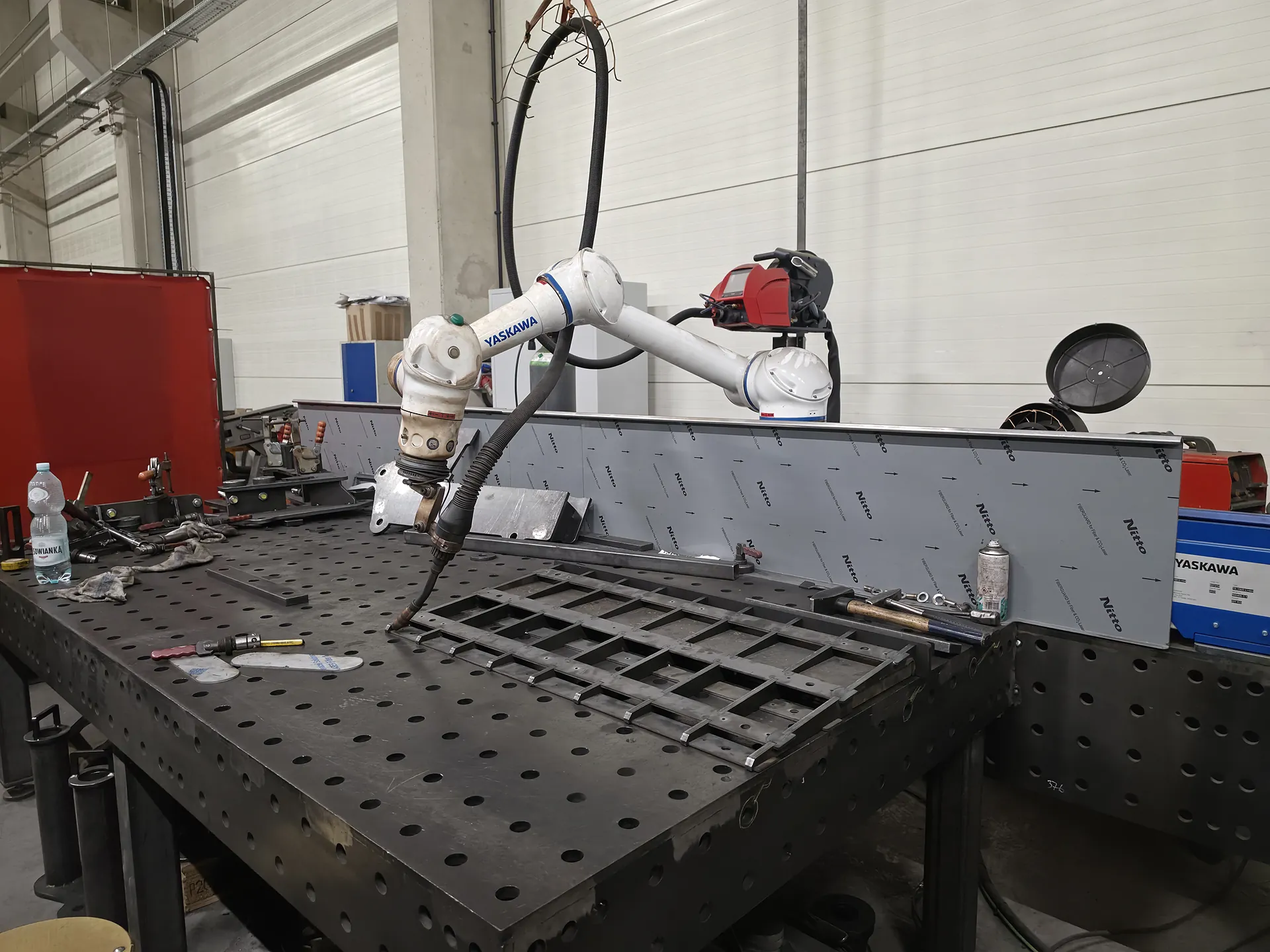

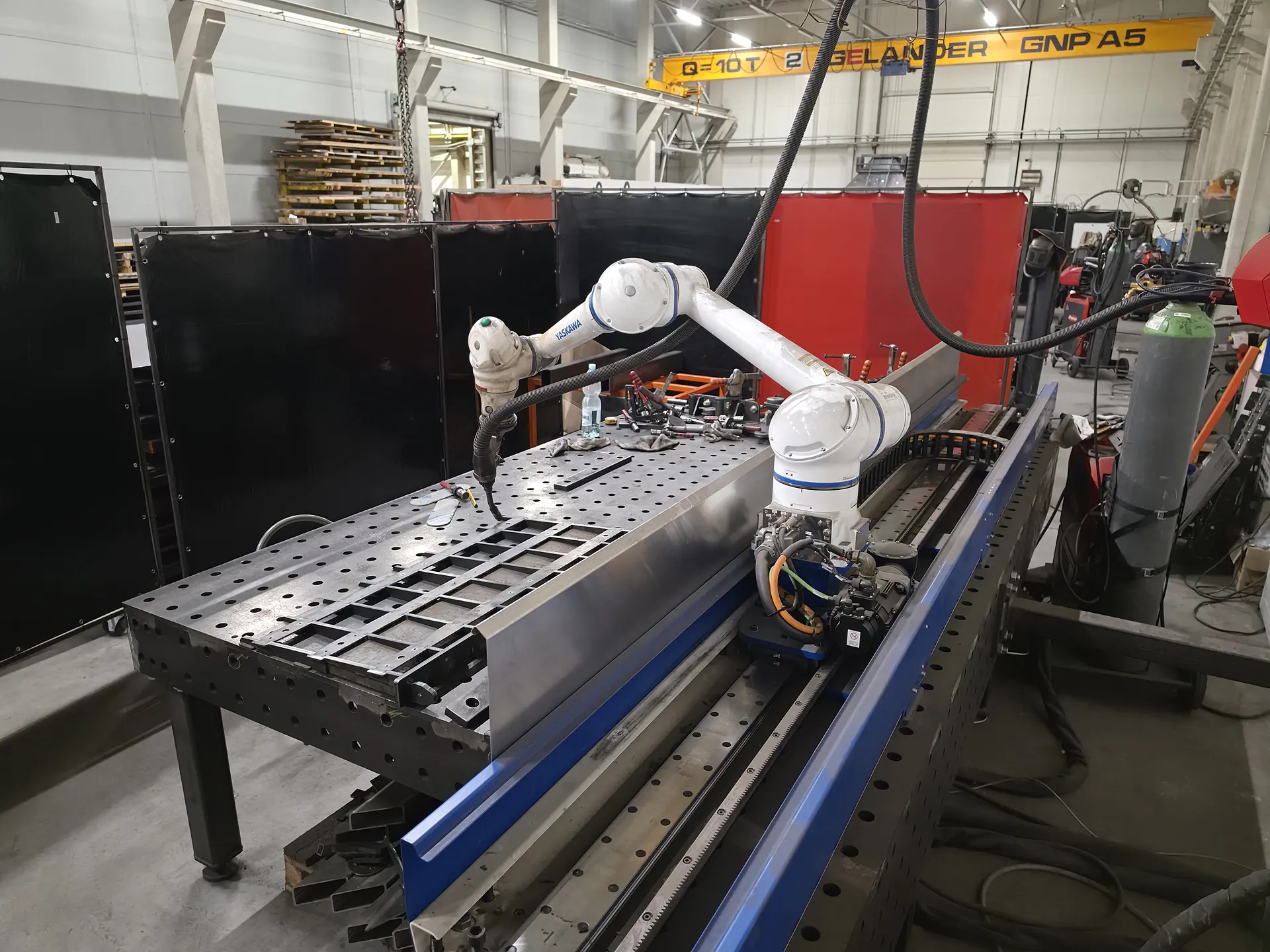

Cobot spawalniczy Yaskawa

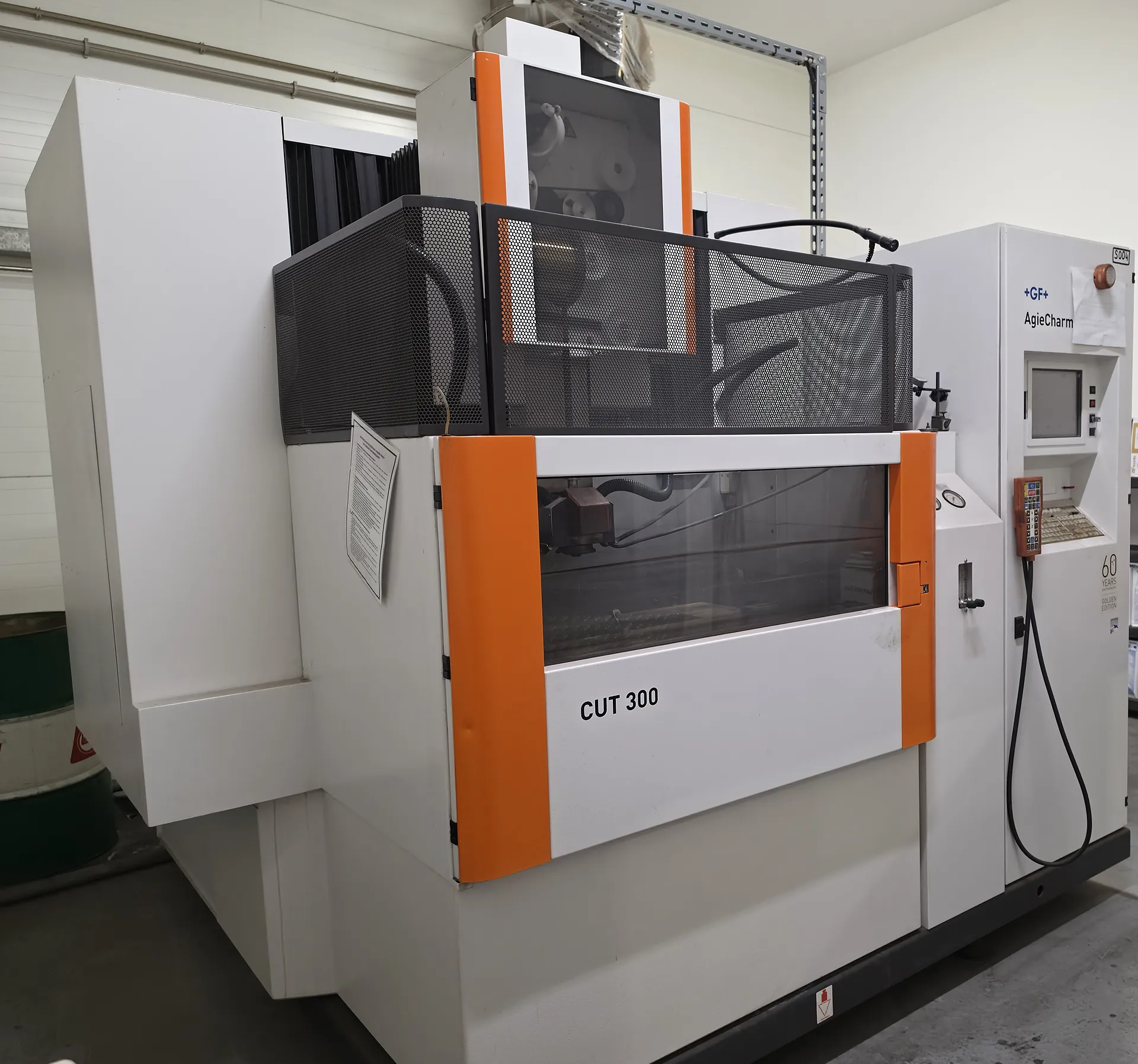

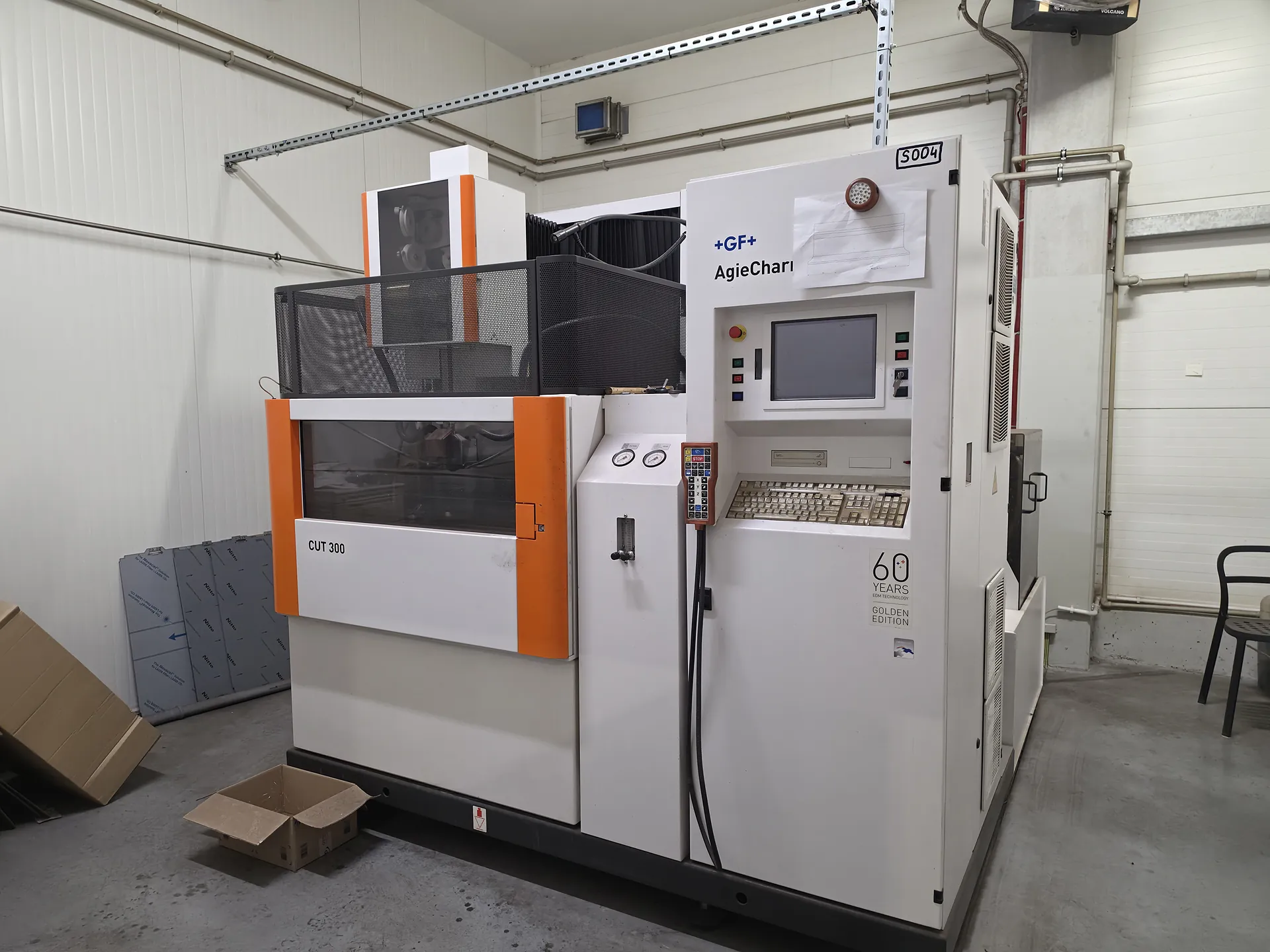

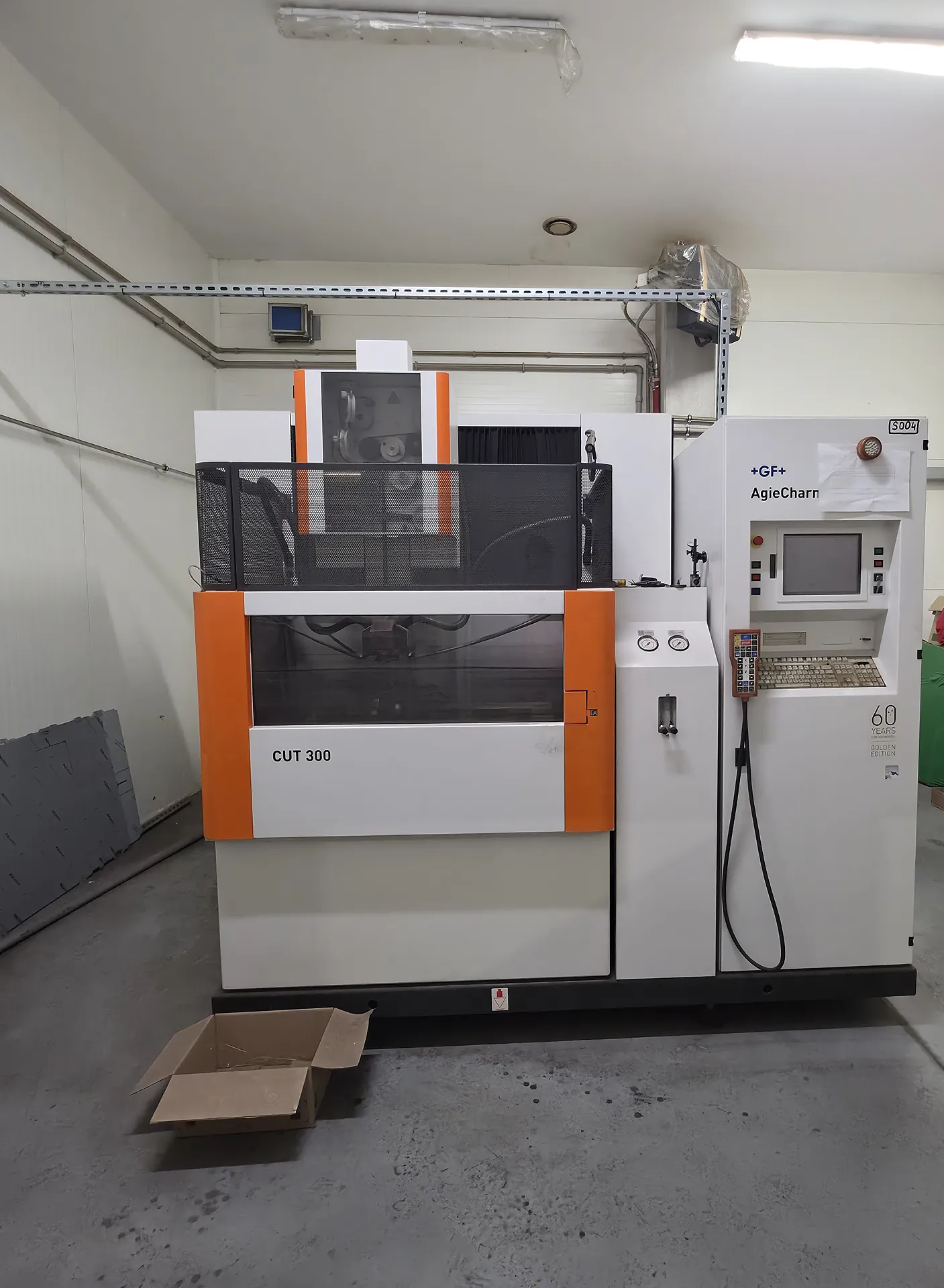

Elektrodrążarka drutowa Agie Charmilles CUT 300
Do najbardziej precyzyjnych zadań używamy elektrodrążarki drutowej Agie Charmilles CUT 300. Cienki drut elektrodowy wycina w metalu skomplikowane kształty, także przestrzenne, bez nacisku mechanicznego na materiał. To technologia stosowana między innymi przy elementach narzędzi, matryc i części o wąskich tolerancjach.
Więcej o usłudze: erozja drutowa EDM
Parametry podstawowe
- Rodzaj obróbki
- precyzyjne cięcie 3D elementów metalowych
- Grubość elementu
- do 400 mm
Zaplecze magazynowe i transportowe
Sprawny przepływ materiału jest tak samo ważny jak same maszyny. Arkusze blach oraz rury i profile przechowujemy w automatycznych regałach, z których trafiają prosto do wycinarek. Ciężkie elementy przenoszą suwnice pomostowe o udźwigu do 10 t, w tym dwie pracujące w tandemie, a pręty i kształtowniki docinamy na pile taśmowej Pegas.

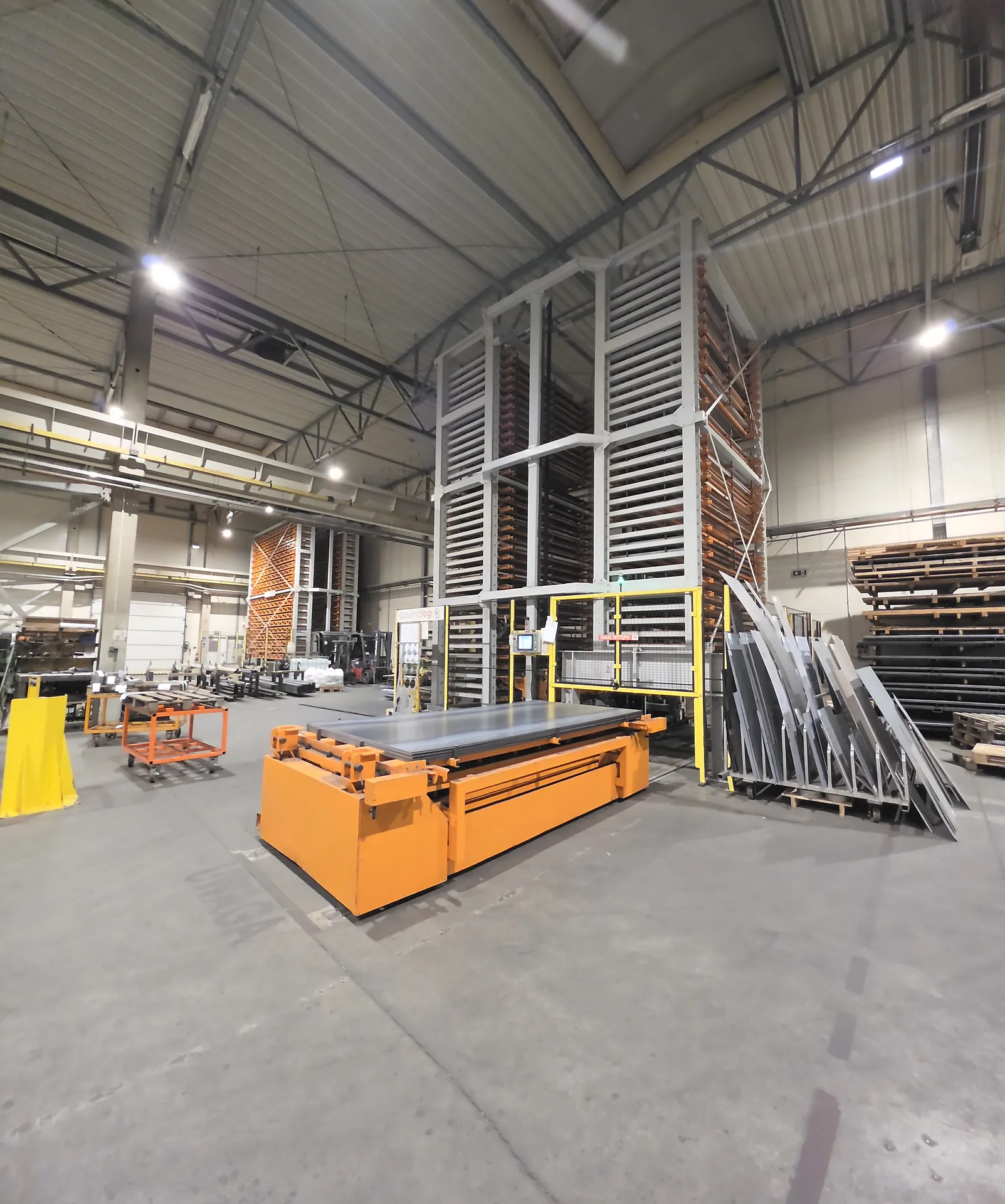

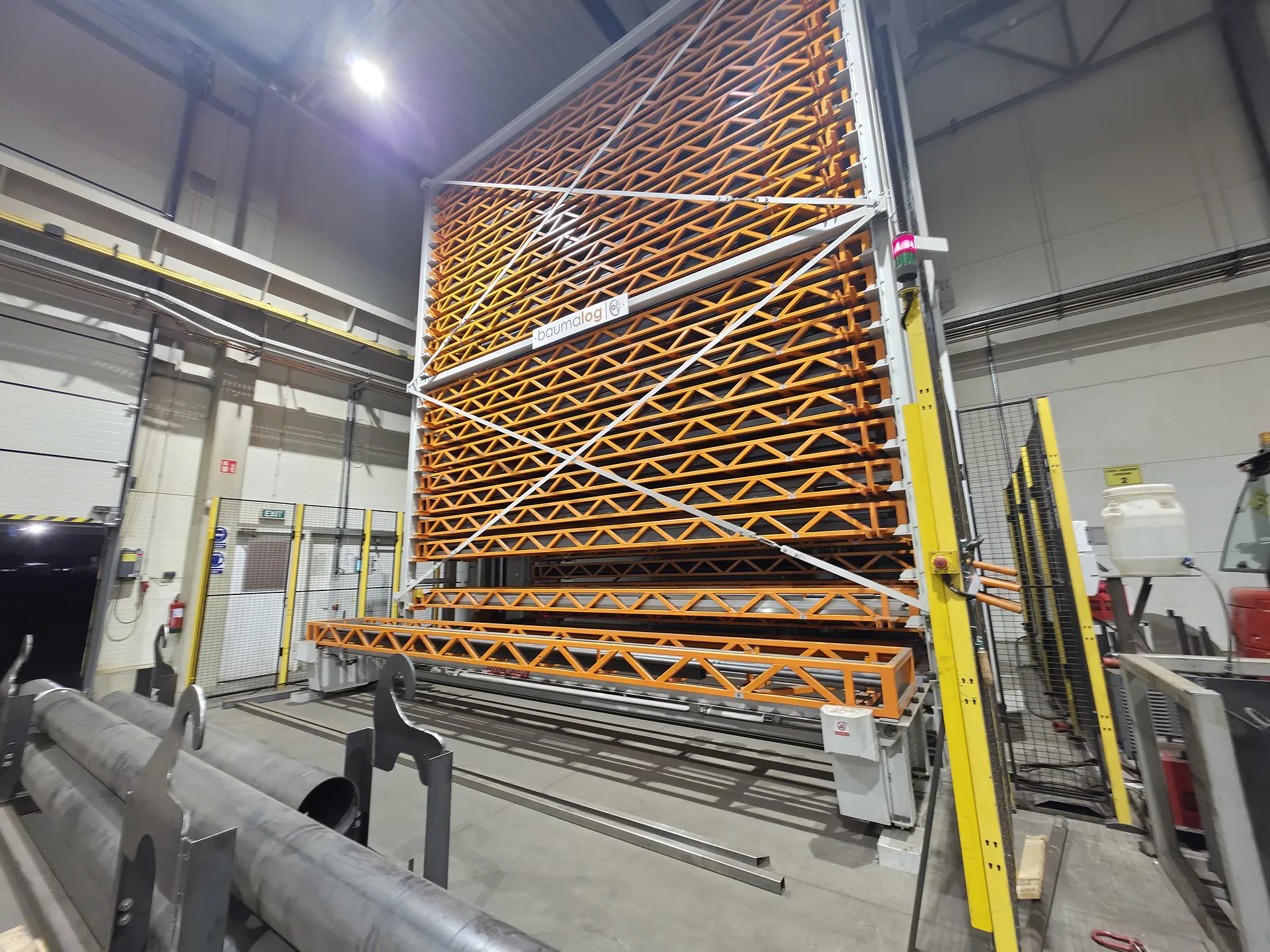

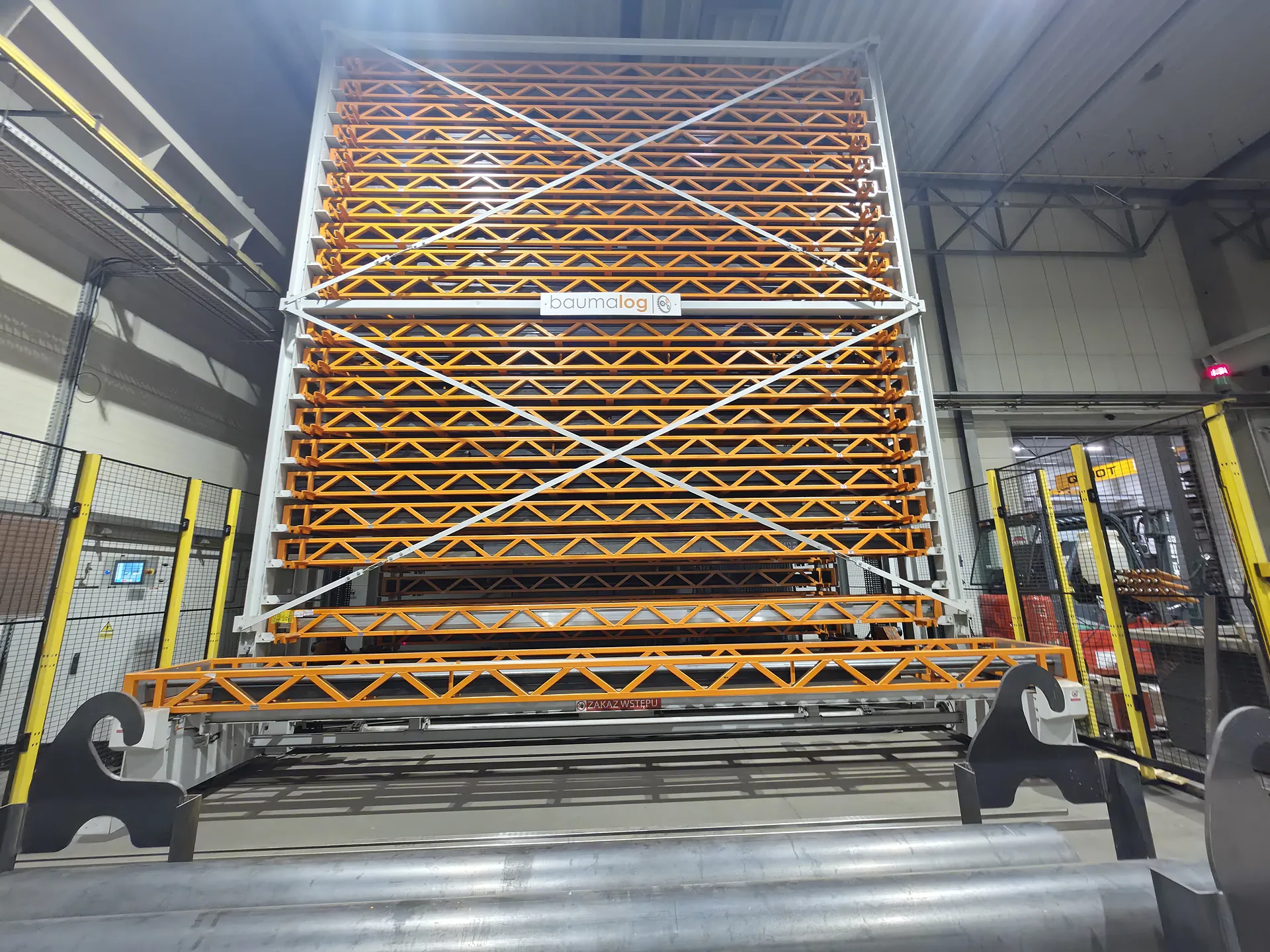

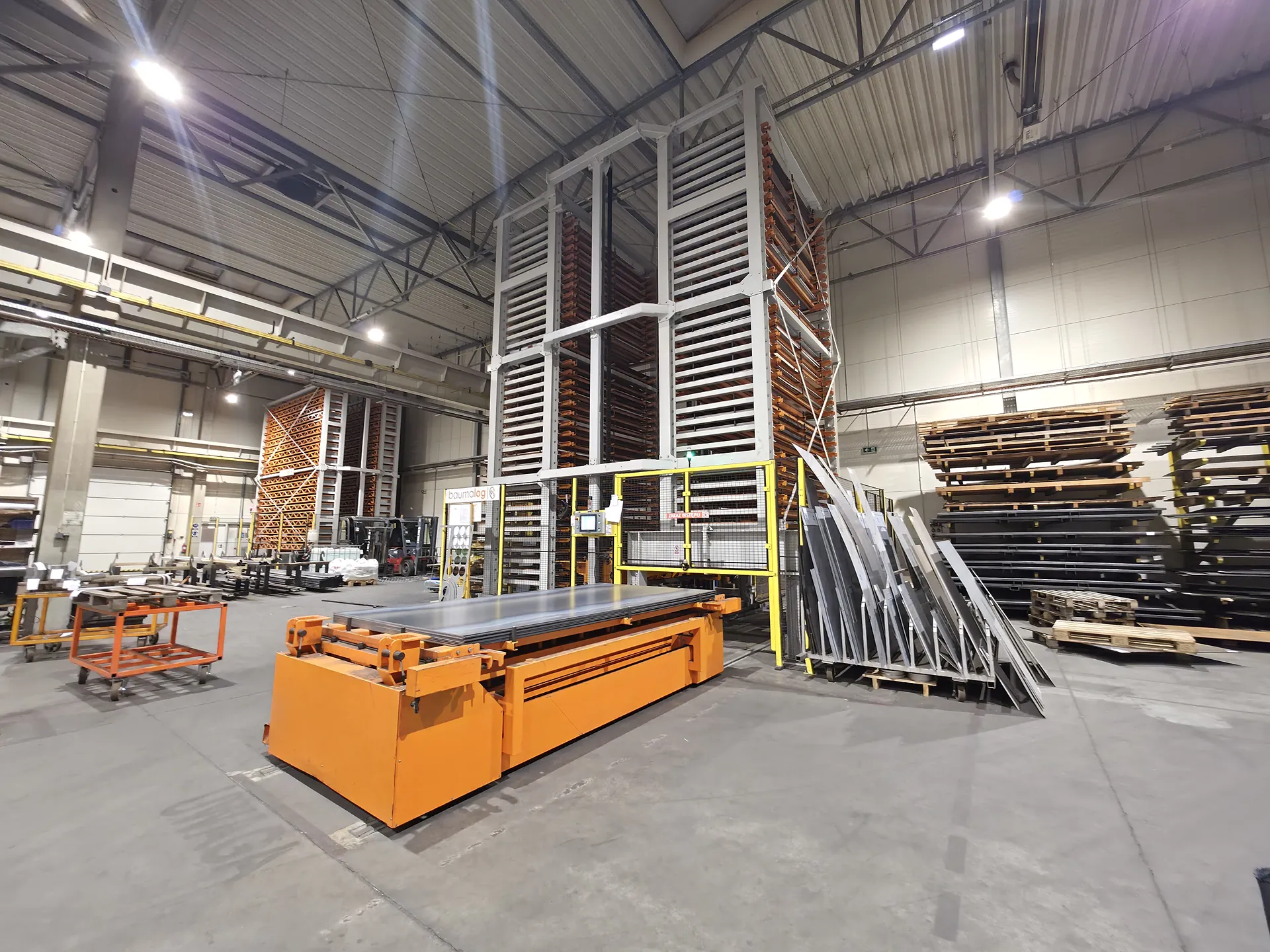

Automatyczne regały na blachy, rury i profile

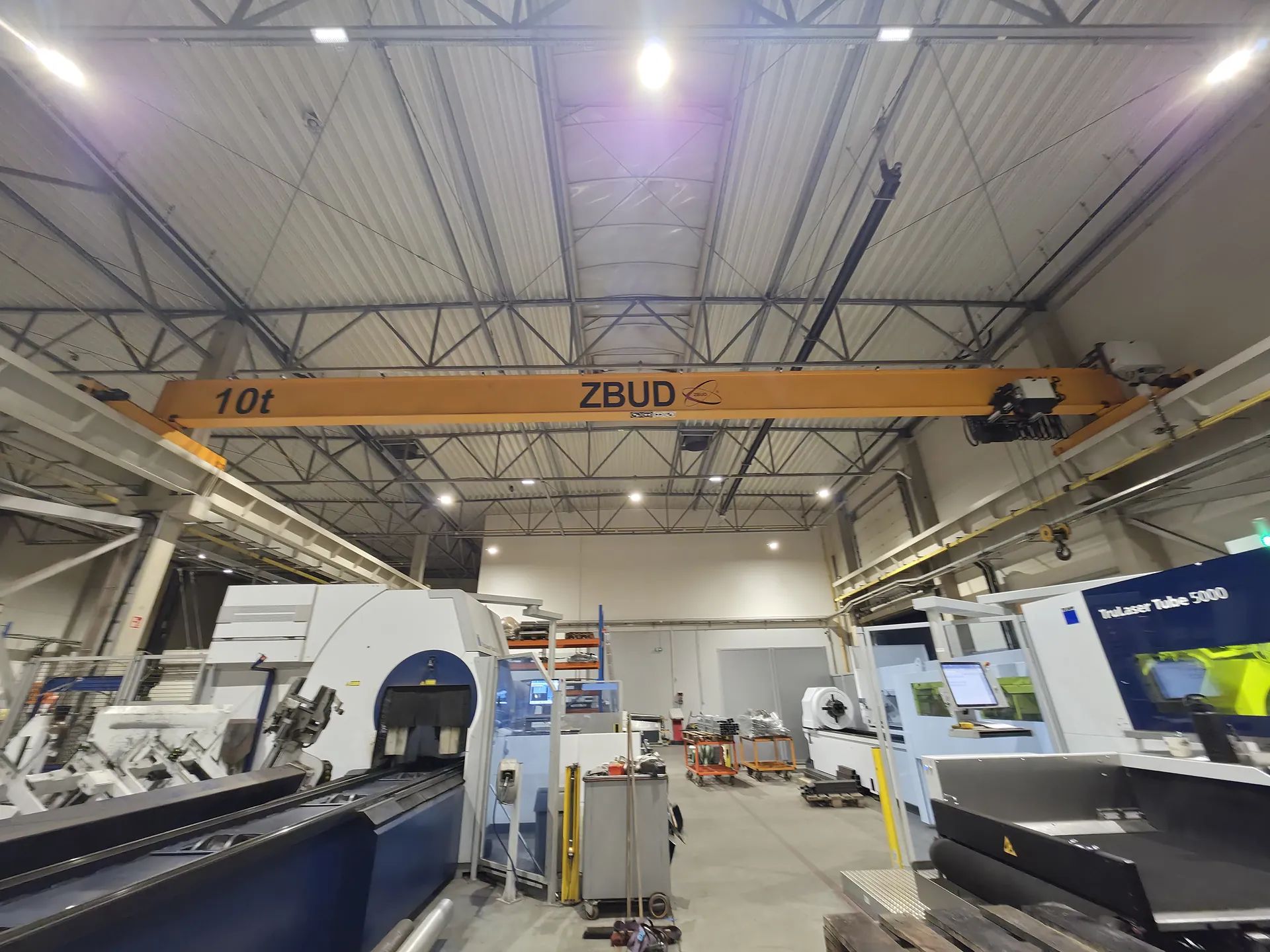

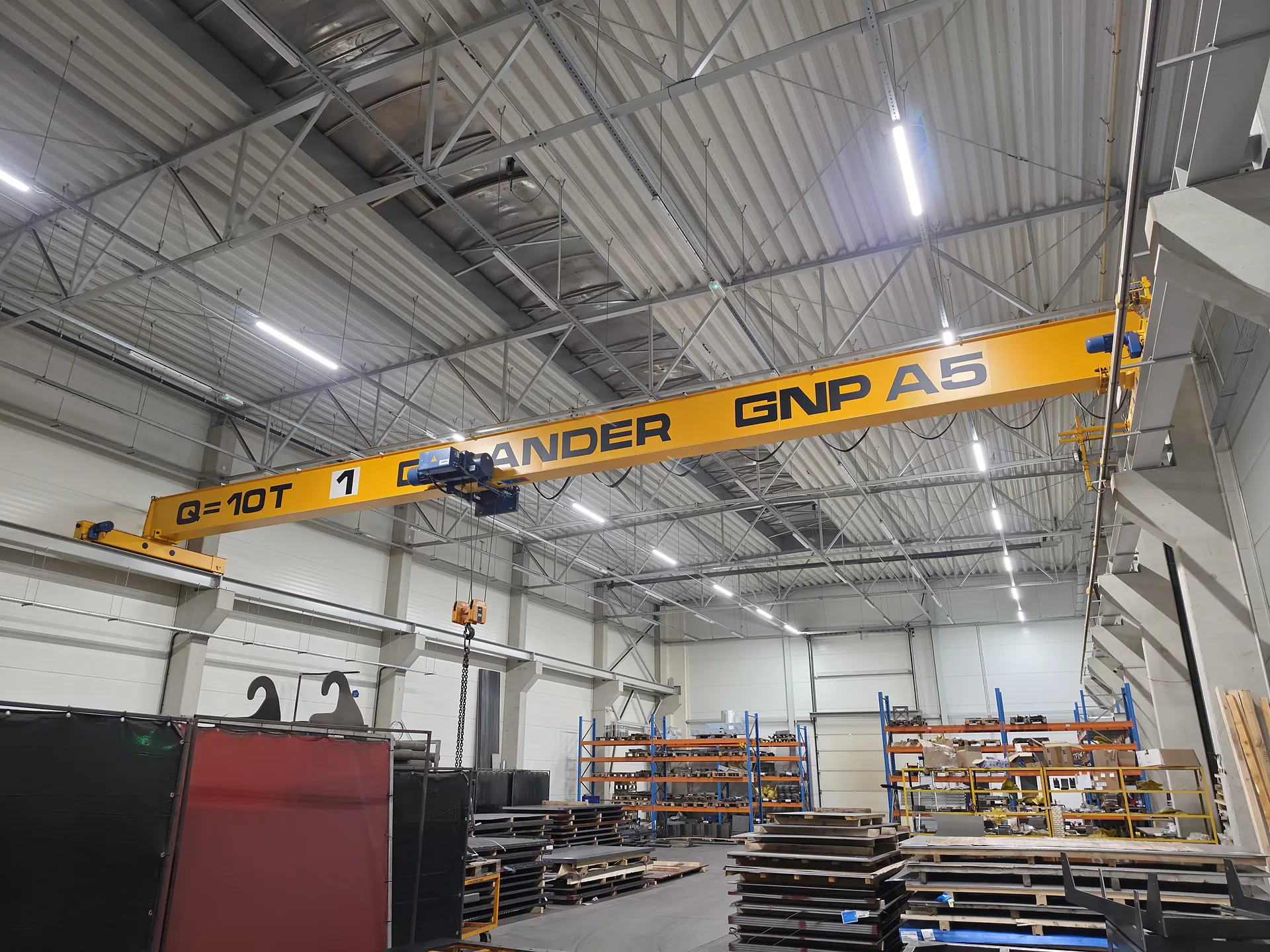

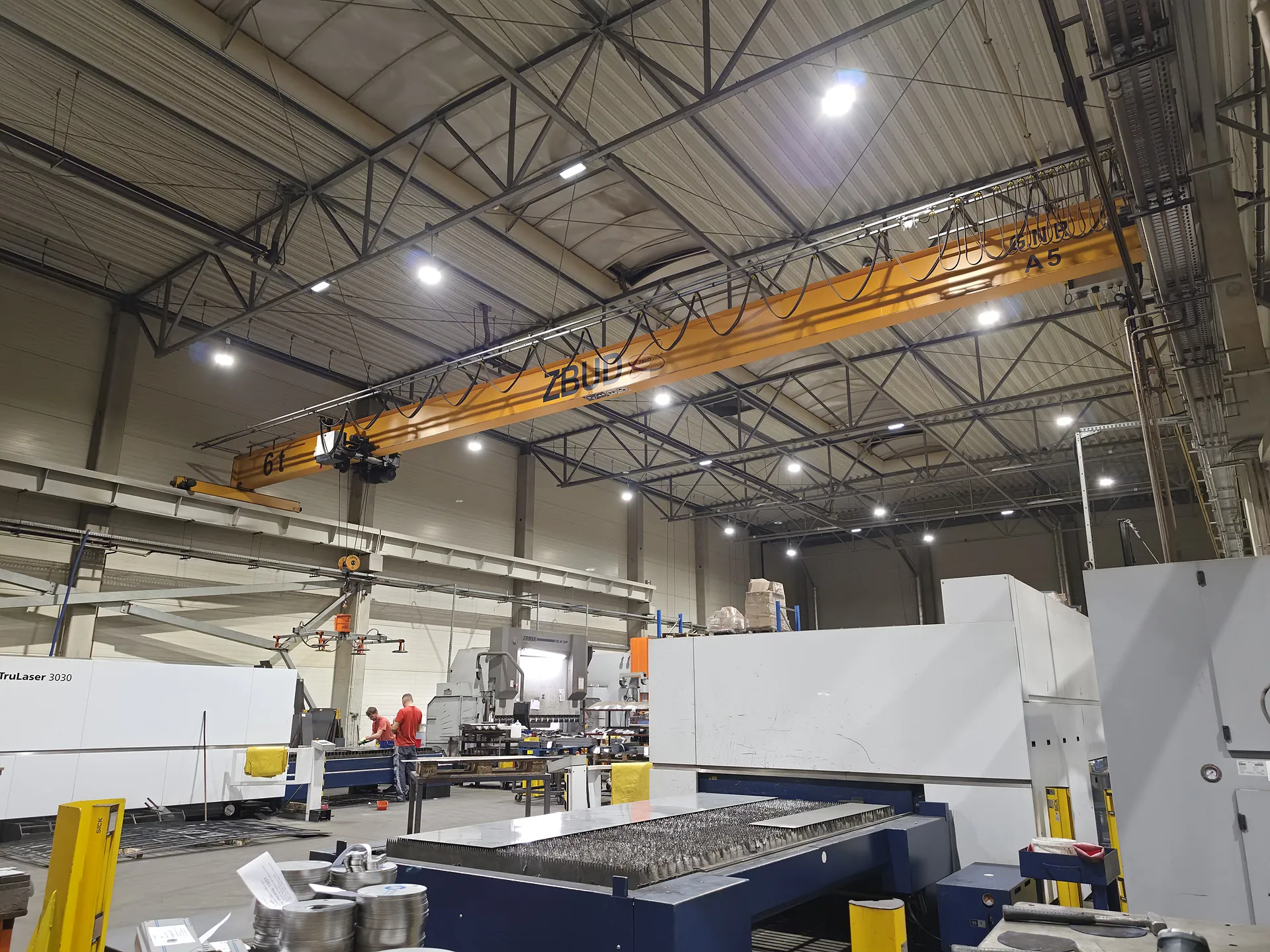

Suwnice pomostowe do 10 t

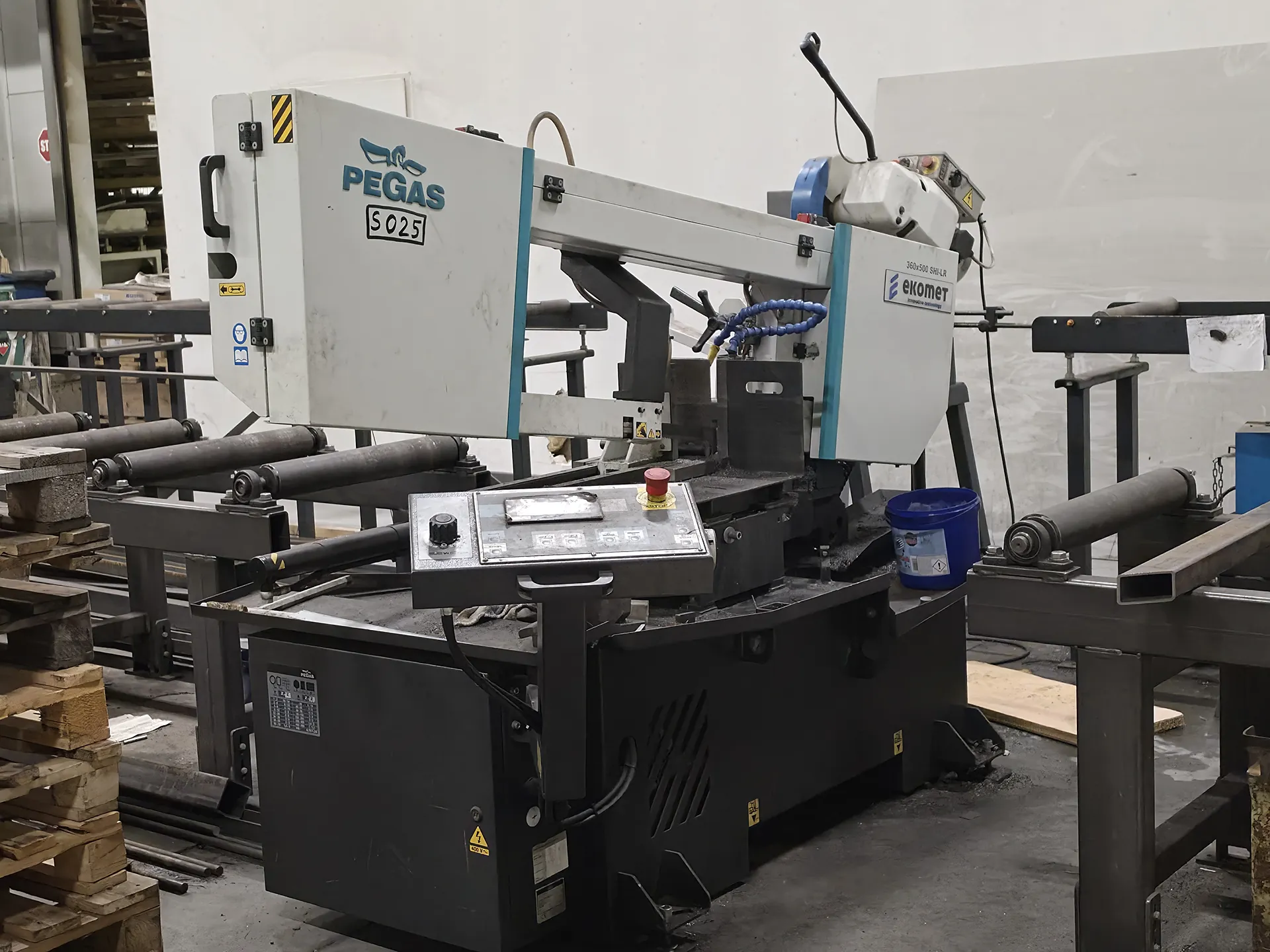

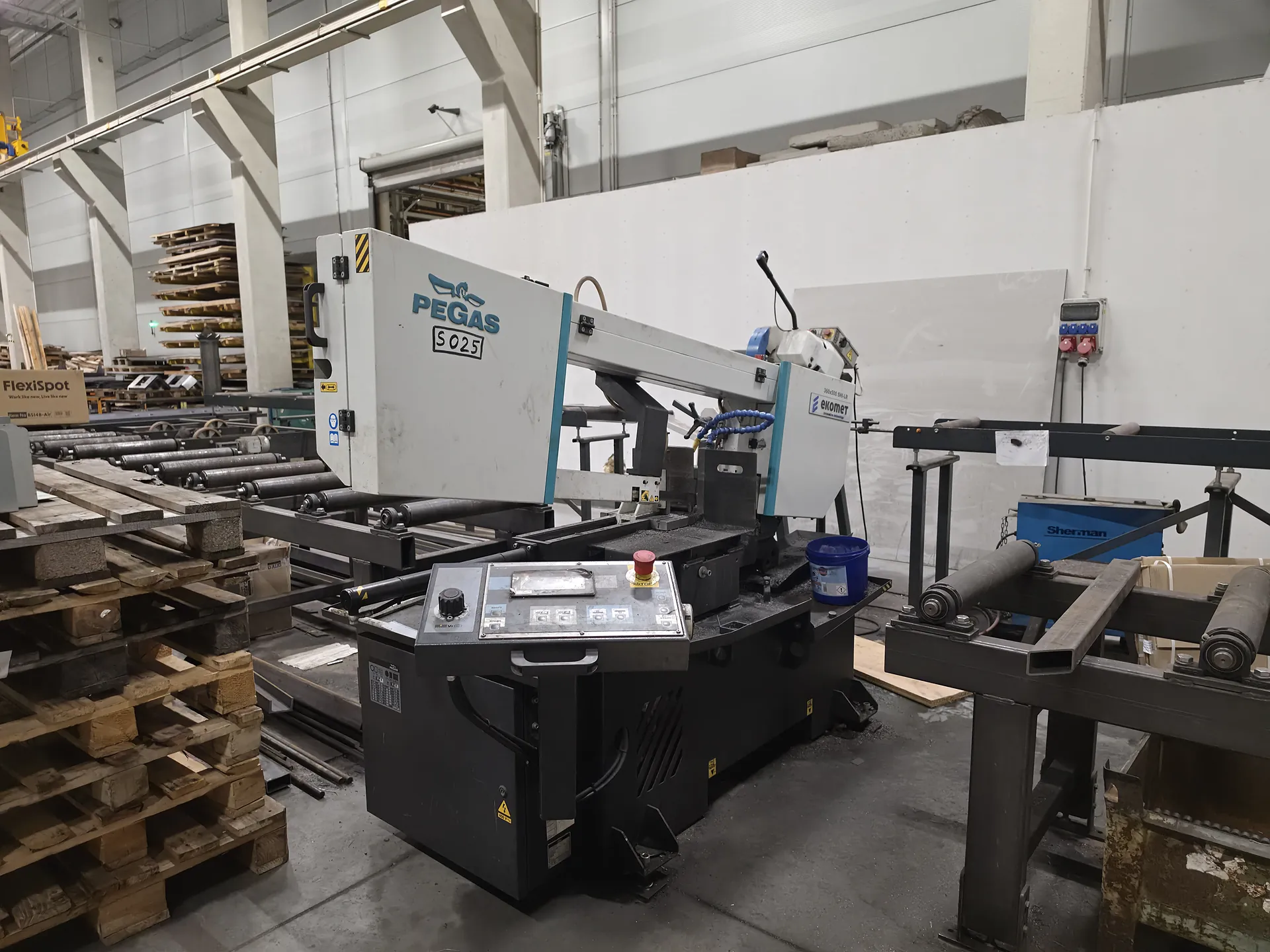

Piła taśmowa Pegas
Sprawdź, co możemy wykonać dla Twojej firmy
Każde zlecenie zaczynamy od analizy dokumentacji: dobieramy maszynę, technologię i kolejność operacji tak, aby detal powstał sprawnie i zgodnie z rysunkiem. Prześlij pliki DXF, DWG, STEP lub PDF, a przygotujemy wycenę. Działamy w oparciu o system zarządzania jakością ISO 9001:2015.
