Wszystko, co musisz wiedzieć o promieniu gięcia blachy

Gięcie blach jest jednym z podstawowych procesów w obróbce metalu, a promień gięcia odgrywa kluczową rolę w jakości gotowego wyrobu.

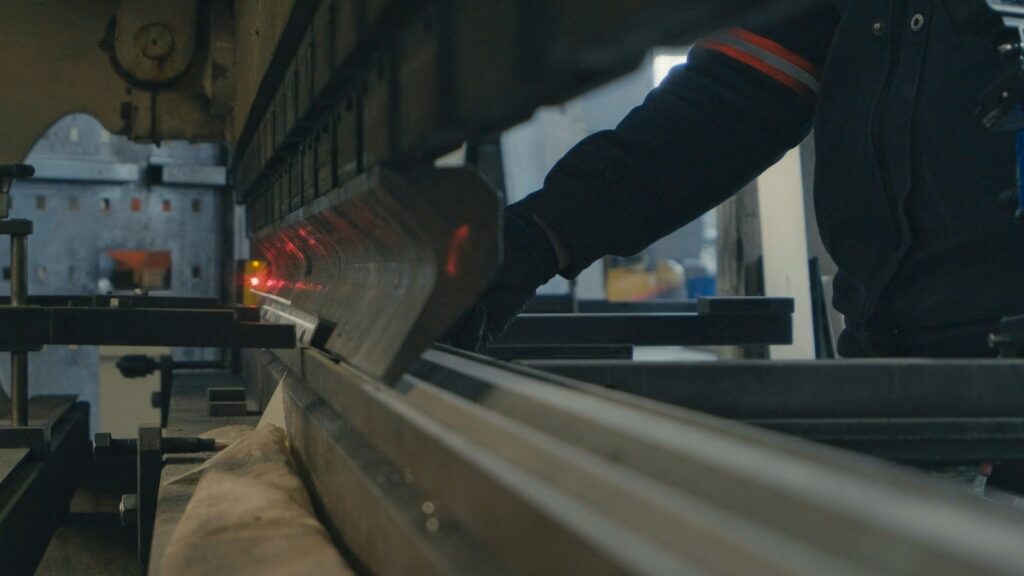

Promień gięcia to promień wewnętrzny zagięcia, który w dużej mierze decyduje o zachowaniu metalu podczas formowania. W zależności od rodzaju materiału, grubości blachy i żądanego kąta minimalny promień gięcia należy starannie obliczyć, aby uniknąć pęknięć i uzyskać wymaganą geometrię.W BudExpert korzystamy z nowoczesnych pras krawędziowych i różnych technologii gięcia blach, aby precyzyjnie formować nawet najbardziej skomplikowane detale.

Dlaczego właściwy promień gięcia jest tak istotny?

Promień gięcia wpływa nie tylko na wygląd gotowego elementu, ale także na jego właściwości mechaniczne i trwałość.

Fizyka gięcia blachy

Podczas gięcia, na zewnętrznej stronie zagięcia powstają naprężenia rozciągające, a po stronie wewnętrznej — naprężenia ściskające. Między nimi znajduje się oś obojętna, której długość pozostaje niezmieniona.

Te naprężenia określają minimalny promień gięcia, jaki blacha może wytrzymać bez uszkodzenia.

K-factor jest istotnym parametrem w obliczaniu naddatku gięcia — opisuje położenie osi obojętnej w grubości blachy i pomaga określić całkowitą długość rozwinięcia. W projektach konstrukcji rurowych i profilowych zawsze uwzględniamy te zasady, aby zapewnić precyzyjne wymiary.

Promienie gięcia a rodzaj materiału

Możliwe promienie gięcia zależą od rodzaju i grubości materiału.

• Aluminium jest łatwiejsze do gięcia niż stal nierdzewna, ponieważ ma mniejszą wytrzymałość.
• Cienkie blachy można zazwyczaj giąć z mniejszymi promieniami, grube wymagają większej siły i większych promieni.
• Odbicie sprężyste (powrót materiału do pierwotnego kształtu) musi być zawsze uwzględnione w obliczeniach.

Metody gięcia i ich zastosowania

1. Gięcie w powietrzu (air bending)

Stempel dociska blachę z kontrolowaną siłą, ale nie wciska jej w matrycę do końca.

➤ Główna zaleta to elastyczność. Możliwe jest gięcie pod różnymi kątami bez potrzeby wymiany narzędzi.

2. Gięcie w matrycy V (V-bending)

Blacha jest w pełni wciskana w matrycę w kształcie litery V, co zapewnia precyzyjny i powtarzalny kąt.

➤ Stosowane w przypadku elementów wymagających dokładnych wymiarów — otwarcie matrycy decyduje o promieniu i kącie.

3. Walcowanie/zwijanie

Blacha jest gięta w sposób ciągły na walcu lub trzpieniu, co daje jednolite promienie i idealne krzywizny.

➤ Główny atut to równomierny rozkład naprężeń i mniejsze ryzyko pęknięć.

Jak obliczyć optymalny promień gięcia?

• Minimalny promień zależy od grubości blachy, rodzaju materiału i osi gięcia.
• Zazwyczaj promień wewnętrzny powinien wynosić od 0,5 do 2 grubości blachy (dla stali nierdzewnej i materiałów o dużej wytrzymałości — więcej).
• Należy zachować odpowiednią odległość między linią gięcia a otworami, aby uniknąć koncentracji naprężeń.

Kierunek włókien (struktury ziarna)

• Gięcie równoległe do kierunku włókien wymaga mniejszej siły niż gięcie poprzeczne.

Odbicie sprężyste

• W zależności od materiału i grubości może wynosić od 1° do 10°.

Wspomaganie obliczeń CAD

• Nowoczesne oprogramowanie CAD uwzględnia parametry materiału, grubość i metodę gięcia, aby określić promień i naddatek gięcia.

Praktyka i kontrola jakości

W codziennej pracy w BudExpert dostosowujemy promień gięcia do wymogów projektu, od delikatnych obudów po wytrzymałe konstrukcje przemysłowe.

Kontrola jakości

• Pomiar promienia odbywa się przy pomocy wzorników, urządzeń cyfrowych i systemów optycznych.
• W przypadku elementów krytycznych wykonujemy dodatkowe testy materiałowe.

Najczęstsze problemy

• Pęknięcia, nierównomierne promienie czy odchyłki kąta wynikają zwykle z niewłaściwego doboru narzędzi, parametrów lub wad materiału.
• Dzięki doświadczeniu wykrywamy takie zagrożenia na wczesnym etapie.

Podsumowanie

Promień gięcia to kluczowy parametr, decydujący o jakości i trwałości elementu.

W BudExpert łączymy doświadczenie z nowoczesną technologią, aby nadać blachom dowolny kształt, zachowując ich właściwości mechaniczne. Skontaktuj się z nami!

Najczęściej zadawane pytania (FAQ)

Co się stanie, jeśli promień gięcia będzie zbyt mały?
Może dojść do powstania mikropęknięć po stronie rozciąganej, które z czasem mogą przejść w pęknięcia całkowite.

Jak struktura ziarna wpływa na gięcie?
Materiały drobnoziarniste są zazwyczaj łatwiejsze w gięciu. Orientacja włókien względem linii gięcia wpływa na anizotropię właściwości mechanicznych.

Czy temperatura ma znaczenie?
Tak. Przy wyższych temperaturach możliwe jest gięcie z mniejszym promieniem dzięki obniżeniu granicy plastyczności. Gięcie na gorąco stosuje się przy stalach o dużej wytrzymałości lub bardzo grubej blasze.

Czy obróbka cieplna po gięciu może wpłynąć na promień?
Tak. Procesy takie jak wyżarzanie mogą usunąć naprężenia własne, zmieniając jednocześnie mikrostrukturę i właściwości mechaniczne tworzywa.
