Spawanie metodą TIG – wszystko, co musisz wiedzieć

Spawanie metodą TIG, znane też jako GTAW (Gas Tungsten Arc Welding), to bardzo dokładna i uniwersalna technika łączenia metali.

Dlaczego jest tak ceniona w przemyśle i warsztatach? Bo pozwala uzyskać spoiny najwyższej jakości, które są estetyczne i trwałe. Dzięki temu TIG jest wybierany tam, gdzie liczy się każdy detal i pewność połączenia.

W tym artykule wyjaśniamy, na czym polega TIG, jakie ma plusy i minusy oraz gdzie sprawdza się najlepiej.

Na czym polega spawanie metodą TIG?

TIG (Tungsten Inert Gas) polega na wytworzeniu łuku elektrycznego między nietopliwą elektrodą wolframową a materiałem. Spawanie odbywa się w osłonie gazu obojętnego, najczęściej argonu, który chroni jeziorko spawalnicze i elektrodę przed wpływem powietrza. Dzięki osłonie gazowej spoina jest czysta i bez zanieczyszczeń, co przekłada się na wysoką jakość.

W TIG materiał dodatkowy (drut/pręt) zwykle podaje się ręcznie, choć nie zawsze jest potrzebny. Daje to pełną kontrolę nad ilością spoiwa i kształtem jeziorka. Dlatego TIG świetnie nadaje się do cienkich blach i precyzyjnych, ładnych spoin.

Jak działa łuk elektryczny i elektroda nietopliwa?

Najważniejszym elementem metody TIG jest łuk elektryczny powstający między zaostrzoną elektrodą wolframową a łączonym metalem. Wolfram ma bardzo wysoką temperaturę topnienia, więc elektroda się nie topi. To odróżnia TIG od metod, w których elektroda staje się częścią spoiny.

Łuk topi krawędzie łączonych części i tworzy jeziorko. Gdy potrzebny jest materiał dodatkowy, spawacz podaje go ręcznie do jeziorka, gdzie się stapia i łączy z materiałem. Po odsunięciu łuku jeziorko zastyga, tworząc mocną, jednorodną spoinę.

Precyzyjna kontrola łuku ma duże znaczenie. Nowoczesne spawarki TIG pozwalają ustawić prąd, napięcie i parametry pulsacji, co pomaga dobrać ustawienia do materiału i grubości oraz uzyskać najlepszy efekt.

W BudExpert oferujemy profesjonalną usługę spawania metali i blach metodą TIG oraz MIG/MAG.

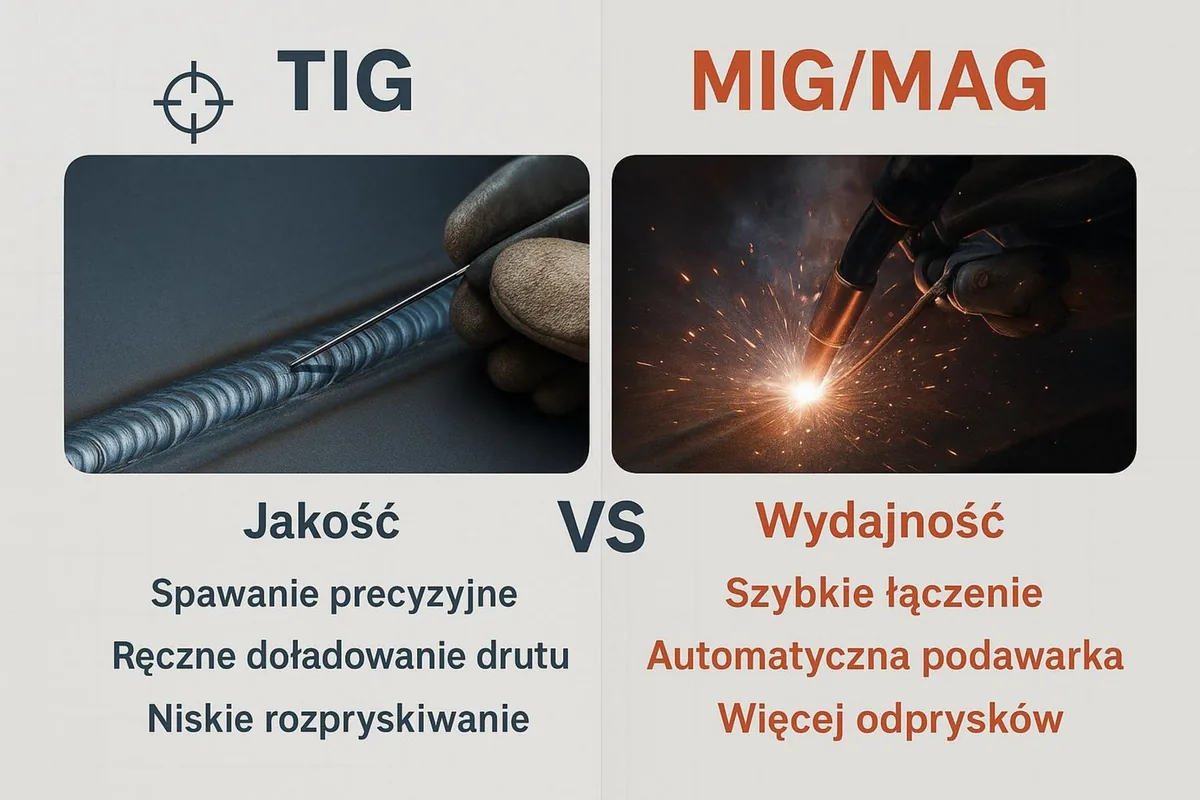

Czym różni się TIG od innych metod spawalniczych?

TIG wyróżnia się dokładnością, czystością procesu i wyglądem spoiny. W MIG/MAG drut jest podawany automatycznie i topi się, stając się spoiwem. W TIG elektroda wolframowa się nie topi, a materiał dodatkowy, jeśli jest używany, dodaje się ręcznie. Dzięki temu spawacz lepiej kontroluje jeziorko, co jest ważne przy cienkich elementach i w trudniej dostępnych miejscach.

W TIG nie ma rozprysków, a dymu jest mało, więc praca jest czystsza. Często nie trzeba też późniejszej obróbki. MIG/MAG jest szybszy i łatwiejszy do nauki, ale bywa bardziej brudny i zwykle daje mniej estetyczne spoiny.

TIG to jakość, MIG/MAG to tempo i wydajność w produkcji.

Zalety i ograniczenia spawania TIG

TIG w wielu zadaniach wypada lepiej niż inne metody. Daje bardzo wysoką jakość i dokładność. Ma jednak także swoje minusy, o których warto wiedzieć przed wyborem tej techniki.

Najważniejsze atuty techniki TIG

TIG zapewnia bardzo dużą precyzję. Niezależne podawanie spoiwa i stabilny łuk dają pełną kontrolę nad procesem, co pozwala wykonywać równe i estetyczne spoiny, także na cienkich materiałach.

Atutem jest też czystość pracy: brak rozprysków i mało dymu. TIG jest wszechstronny – łączy prawie wszystkie metale i ich stopy, m.in. stal nierdzewną, aluminium, miedź, tytan, nikiel. Spoiny zwykle są bardzo mocne i często nie wymagają dalszej obróbki, co oszczędza czas i poprawia wygląd.

Główne wady i wyzwania przy pracy tą metodą

TIG jest wolniejszy od MIG/MAG, dlatego rzadko wybiera się go do masowej produkcji nastawionej na szybkie tempo.

Wymaga też większych umiejętności. Potrzebna jest dobra koordynacja i cierpliwość, więc nauka trwa dłużej. Sprzęt bywa droższy, a gaz osłonowy generuje koszty. Dla wielu zastosowań jakość i estetyka rekompensują te trudności.

Porównanie TIG z innymi metodami spawalniczymi

Istnieje wiele metod spawania. TIG, MIG i MAG to trzy najczęściej używane techniki łukowe. Zrozumienie różnic pomaga wybrać właściwe rozwiązanie.

TIG a MIG/MAG – różnice w jakości i zastosowaniach

W TIG stosuje się nietopliwą elektrodę wolframową i gaz obojętny (zwykle argon), a materiał dodatkowy, jeśli potrzebny, dodaje się ręcznie. To pozwala osiągnąć najwyższą jakość spoin, niemal bez odprysków i z bardzo dobrym wyglądem. TIG jest świetny do precyzyjnych prac i cienkich elementów oraz tam, gdzie liczy się estetyka.

MIG/MAG używa ciągle podawanego drutu, który się topi i staje spoiwem. MIG pracuje w gazach obojętnych, MAG w aktywnych. Te metody są szybsze i łatwiejsze do nauki, dlatego są powszechne w produkcji seryjnej i przy grubszych materiałach. Jakość jest wysoka, ale zwykle nie tak dopracowana wizualnie jak w TIG.

Wniosek: TIG to wysoka jakość i precyzja, MIG/MAG to szybkość i wydajność.

Gdzie lepiej sprawdza się TIG, a gdzie inne techniki?

Wybór metody zależy od materiału, grubości, wymaganej jakości, budżetu i umiejętności spawacza.

TIG wygrywa tam, gdzie liczy się wygląd i dokładność: cienkie blachy, małe średnice rur, miejsca z utrudnionym dostępem. Jest standardem w lotnictwie, medycynie, przemyśle spożywczym i chemicznym, a także w rzemiośle artystycznym. Nadaje się też do metali trudniejszych, jak tytan i stopy niklu.

MIG/MAG lepiej pasuje do grubszych elementów i konstrukcji stalowych oraz wszędzie tam, gdzie trzeba pracować szybko. MMA (elektroda otulona) jest prosta i uniwersalna, sprawdza się w terenie i przy stalach węglowych. Ostateczny wybór to kompromis między jakością, tempem i kosztem.

Zastosowania spawania TIG w praktyce

TIG jest bardzo wszechstronny i sprawdza się w wielu dziedzinach – od drobnych elementów po wymagające konstrukcje. Jakość i czystość spoin powodują, że metoda ta jest często niezastąpiona.

Jakie materiały najczęściej łączy się TIGiem?

TIG łączy prawie wszystkie spawalne metale i ich stopy. Często stosuje się go do stali nierdzewnej, gdzie ważne są wygląd i odporność na korozję – spoina jest gładka i czysta.

Aluminium i jego stopy to kolejny typowy obszar użycia. TIG AC (prąd przemienny) rozbija warstwę tlenków i pozwala uzyskać mocne spoiny. Metodą TIG spawa się też miedź, mosiądz, brąz oraz metale specjalne, jak tytan i stopy niklu.

Przy tytanie zwykle używa się argonu i niższych prądów niż dla stali nierdzewnej. Stal węglowa też może być spawana TIG-iem, szczególnie gdy potrzebna jest wysoka dokładność. W wielu przypadkach najlepszym gazem osłonowym jest argon.

W jakich branżach stosuje się technikę TIG?

Lotnictwo często korzysta z TIG ze względu na wymaganą dokładność i pewność połączeń. Podobnie sektor kosmiczny, gdzie łączy się lekkie i wytrzymałe materiały.

W medycynie TIG sprawdza się przy narzędziach chirurgicznych i implantach, bo daje gładkie, czyste, biokompatybilne spoiny. Przemysł spożywczy i chemiczny używa TIG do zbiorników, rurociągów i urządzeń odpornych na korozję i łatwych do mycia.

W motoryzacji, zwłaszcza w sporcie i prototypowaniu, TIG służy do elementów silników i układów wydechowych. Stosuje się go też w stoczniach, energetyce jądrowej i w pracach artystycznych.

Wyposażenie i materiały niezbędne do spawania TIG

Aby pracować skutecznie i bezpiecznie, potrzebne są: spawarka TIG, właściwe elektrody, odpowiedni gaz osłonowy i prawidłowo dobrane spoiwo. Każdy z tych elementów ma wpływ na efekt końcowy.

Rodzaje i właściwości elektrod wolframowych

Elektrody wolframowe są nietopliwe: przewodzą prąd i inicjują łuk, ale się nie stapiają. Zwykle zawierają domieszki poprawiające zajarzanie, stabilność łuku i trwałość.

Typy elektrod oznacza się kolorami:

• Zielone (czysty wolfram WP): Głównie do aluminium i magnezu prądem AC. Stabilny łuk, mniejsza trwałość.
• Czerwone (wolfram z torem WT): Popularne, uniwersalne do DC (stale węglowe, nierdzewne, miedź, tytan). Tor ułatwia zajarzanie i wydłuża żywotność, ale jest promieniotwórczy, więc ich stosowanie jest ograniczane.
• Złote (wolfram z lantanem WL): Bezpieczniejsza alternatywa dla WT. Lepsze zajarzanie i stabilny łuk, większa trwałość. Do DC i AC.
• Niebieskie (wolfram z cerem WC): Również zastępują tor. Cienkie elektrody cerowe dobrze sprawdzają się przy cienkich blachach.
• Szare (wolfram z lantanem i cerem WLaCe): Bardzo dobre zajarzanie i stabilność łuku, uniwersalne do DC i AC.

Elektrodę zwykle ostrzy się na stożek o kącie ok. 35-45 stopni. Podczas ostrzenia powstaje pył, który może szkodzić zdrowiu, dlatego używaj dedykowanej ostrzałki i środków ochrony osobistej.

Znaczenie gazów osłonowych w TIG

Gaz osłonowy chroni elektrodę, łuk i jeziorko przed tlenem i azotem z powietrza. Bez tego spoina mogłaby być porowata i krucha. Najczęściej stosuje się:

• Argon (Ar): Najpopularniejszy. Daje stabilny łuk i dobrą ochronę, a koszt jest umiarkowany. Dobry do stali węglowych, nierdzewnych, miedzi, tytanu i wielu innych metali. Do stali nierdzewnej jest bardzo polecany.
• Hel (He): Ma większą przewodność cieplną niż argon, co zwiększa głębokość wtopienia i tempo pracy. Często używany do grubszego aluminium i miedzi. Może być stosowany sam lub w mieszankach z argonem.
• Mieszanki Ar/He: Łączą stabilność łuku argonu z wyższą energią cieplną helu. Przydatne przy trudniejszych materiałach i grubszych przekrojach.

Ważny jest także przepływ gazu. Zbyt mały nie ochroni spoiny, zbyt duży może wzburzać gaz i wciągać powietrze. Typowe ustawienia to 6-20 l/min, zależnie od średnicy elektrody, dyszy, odległości od materiału i przeciągów.

Wybór materiałów dodatkowych w zależności od spawanego metalu

Spoiwo dobiera się tak, by składem możliwie pasowało do materiału podstawowego. Pozwala to uzyskać mocną i estetyczną spoinę.

• Stal nierdzewna: Pręty o składzie zgodnym z gatunkiem stali. Zapewnia to odporność na korozję i właściwe parametry mechaniczne.
• Aluminium: Pręty aluminiowe często z dodatkiem krzemu lub magnezu, by ograniczyć pękanie. Prądy wyższe niż dla stali nierdzewnej; elektroda wolframowa zwykle zaokrąglona.
• Miedź i stopy: Pręty miedziane lub brązowe. Potrzebne są wyższe prądy; gaz osłonowy to argon lub hel.
• Stal węglowa: Pręty niskowęglowe dla dobrej plastyczności i mniejszego ryzyka pęknięć.
• Materiały trudne i łączone: Niekiedy używa się spoiw na bazie niklu, by połączyć metale o różnych właściwościach.

Średnicę pręta dobiera się do grubości materiału i średnicy elektrody. Pręty mają zwykle długość ok. 1000 mm i powinny być wyraźnie oznaczone.

Parametry spawania TIG i ich wpływ na jakość spoiny

Dobra spoina TIG to efekt umiejętności i właściwych ustawień. Odpowiednio ustawiona spawarka przekłada się na wytrzymałość i wygląd połączenia.

Jak dobierać prąd, napięcie i rodzaj łuku?

Prąd dobiera się do materiału, grubości, średnicy elektrody, gazu i pozycji spawania. Wpływa on na głębokość i szerokość przetopu oraz temperaturę końcówki elektrody. Zbyt niski prąd utrudnia przetop, zbyt wysoki może nadtopić elektrodę lub przepalić materiał.

• Prąd stały (DC): Do stali węglowych, nierdzewnych, miedzi i jej stopów. Najczęściej stosuje się biegunowość ujemną na elektrodzie (DCEN), co zwiększa jej trwałość. Często dostępny jest też prąd pulsacyjny, ułatwiający spawanie cienkich blach.
• Prąd przemienny (AC): Niezbędny do aluminium. AC czyści warstwę tlenków i pozwala uzyskać czystą spoinę. Ważne są: balans AC (rozkład ciepła), częstotliwość (często 80-120 Hz dla stabilnego łuku) i kształt fali (często wybiera się falę prostokątną).

Napięcie łuku zależy od jego długości, którą utrzymuje spawacz. Krótki łuk to mniejsze napięcie i większa stabilność. Doświadczony spawacz trzyma stałą, krótką odległość elektrody od jeziorka.

Ustawienia przepływu gazu osłonowego

Przepływ gazu bezpośrednio wpływa na ochronę jeziorka i elektrody. Zbyt mały powoduje utlenianie i pory, zbyt duży wywołuje turbulencje i zasysa powietrze.

Właściwy przepływ zależy od średnicy elektrody, dyszy, odległości dyszy od materiału i przeciągów. Najczęściej to 6-20 l/min. Po zakończeniu spawania zostaw gaz na chwilę, aby schłodzić elektrodę i ochronić krzepnącą spoinę.

Do kontroli używaj manometrów lub przepływomierzy. Nawet drobne zanieczyszczenia psują jakość spoiny, więc ustawienia i czystość gazu mają duże znaczenie.

Najczęstsze błędy podczas spawania TIG i sposoby ich unikania

TIG wymaga wprawy. Błędy łatwo psują efekt, ale da się ich uniknąć, znając ich przyczyny i dobre praktyki.

Typowe defekty spoin i ich przyczyny

Najczęściej spotykane problemy:

• Zanieczyszczenie elektrody: Dotknięcie elektrody do jeziorka lub spoiwa, zbyt wysoki prąd albo za mała odległość powodują wtrącenia wolframu, co osłabia spoinę.
• Porowatość: Drobne pęcherzyki na powierzchni lub w środku spoiny. Przyczyny: zły przepływ gazu, brudna powierzchnia, nieszczelności w układzie gazowym, przeciągi.
• Niewłaściwy przetop: Za płytki – zbyt niski prąd lub za szybkie prowadzenie; za głęboki – zbyt wysoki prąd lub za wolne tempo, co grozi przepaleniem.
• Pęknięcia: W spoinie lub strefie wpływu ciepła. Powody: zbyt szybkie chłodzenie, źle dobrane spoiwo, duża sztywność konstrukcji, naprężenia.
• Utlenienie (przebarwienia): Niebieskie, fioletowe czy czarne miejsca to znak słabej ochrony gazem, zbyt krótkiego dopływu gazu po zakończeniu spawania lub przeciągów.
• Niestabilny łuk: Zły szlif elektrody, zabrudzenie, nieodpowiednie parametry albo zbyt duża długość łuku.

Nauka pod okiem doświadczonej osoby pomaga szybko wyeliminować te błędy.

Jeśli szukają Państwo sprawdzonej marki i profesjonalnych rezultatów, zapraszamy do kontaktu! Nasza kompleksowa oferta – obejmująca usługi obróbki mechanicznej oraz usługi montażowe – gwarantuje, że znajdą Państwo u nas to, czego szukają.

Jak zapobiegać porowatości i pęknięciom?

Kilka zasad, które mocno poprawiają jakość spoin:

1. Czystość: Czyść materiał, spoiwo i narzędzia. Usuń tłuszcz, rdzę, farbę i tlenki.
2. Prawidłowy przepływ gazu: Dopasuj do średnicy dyszy i warunków. Zadbaj o suchy, czysty gaz.
3. Ochrona przed przeciągami: Pracuj w osłoniętym miejscu lub używaj parawanów.
4. Dobre zajarzanie: Preferuj HF; przy zajarzaniu stykowym rób to na miedzi.
5. Właściwe spoiwo: Dobierz je do materiału bazowego, by uzyskać odpowiednie właściwości mechaniczne.
6. Kontrola tempa i chłodzenia: Unikaj zbyt szybkiego chłodzenia; czasem potrzebne jest podgrzewanie wstępne lub kontrolowane chłodzenie.
7. Ograniczenie naprężeń: Konstrukcję i montaż planuj tak, by zmniejszyć naprężenia spawalnicze.

Regularne kontrole (wizualne i nieniszczące) pomagają szybko wykryć i usunąć przyczyny problemów.

Podsumowanie

TIG to sztuka wymagająca dokładności, cierpliwości i ciągłej praktyki. Kilka kluczowych zasad: stawiaj na jakość, dbaj o wygląd spoin i unikaj przebarwień oraz rozprysków.
